维控HMI在偏光片贴附机上的应用

一、简介

    偏光片贴附机主要是用于将偏振光片贴在玻璃表面的机器，此次应用主要是针对手机屏幕保护膜的贴附。

二、特点

    1、使用维控的HMI，型号为777A。

    2、配合松下PLC控制，触摸屏有参数设置，自动操作、手动调试、状态监控等等，功能丰富。

    3、触摸屏还有配方功能，实时保存和调用用户的重要数据。

    4、报警记录和跑马灯报警功能，使客户更直观地看到故障信息。

三、组成部分

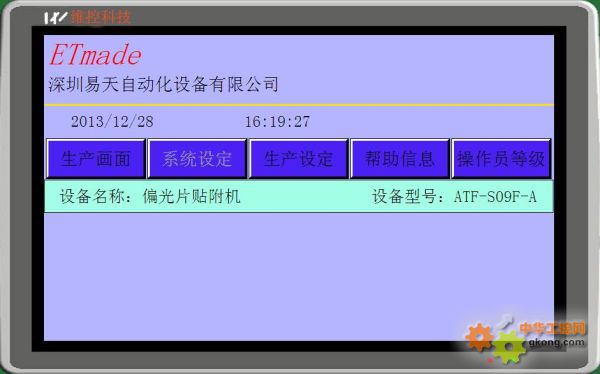

   1、如图1所示为HMI程序的主画面，用户根据需求跳转对应的画面进行操作，灰色字体表示当前该按钮不可操作（必须具备某些条件后才可以操作），这样很好的保护了程序的安全性。

图1 主画面

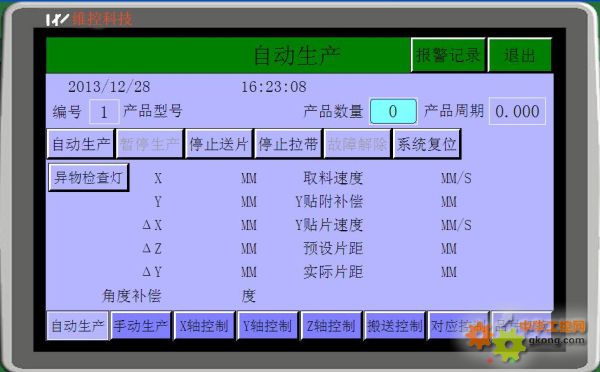

    2、如图2所示为自动生产画面，显示当前时间，产品各参数值以及相关操作。

图2 自动生产画面

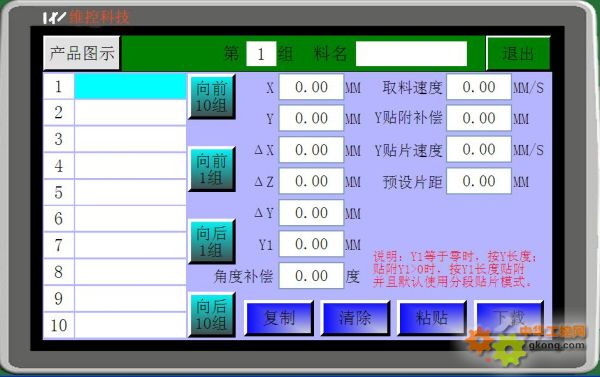

    3、如图3所示为配方功能页面，用于保存和调用产品数据，其中复制、清除、粘贴等功能可以实现任意一组配方的复制，然后粘贴到想要替换的组，或者是将不要的组删除，下载即将选中的组下到PLC中使用。

图3 配方功能画面

    此外，还有报警画面、操作说明画面、状态监控、产品图示、公司介绍等等，工程内容丰富，功能齐全。

四、结束语

    这次的工程，维控的HMI在功能上全部实现了，可以很好地替代旧机器的程序，并且在界面风格和配色上更友好。
