针对时钟发生器（Clock Generator）、时钟缓冲器（Clock Buffer），梳理选型核心参数，做好型号推荐及对标芯片替代。全系时钟芯片核心优势：数模混合自研、230fs超低相位抖动、全系列PCIe 1.0~7.0兼容、Pin to Pin替代国际大厂、多电平输出可编程、宽电压供电。

一、基础概念与选型核心判断维度

· 基础概念

时钟发生器Generator：内置PLL，可单颗产生多路不同频/同频基准时钟，替代分立晶振；适合系统主时钟源、光模块、SSD、GPU主控时钟。

时钟缓冲器 Buffer：无PLL，仅对输入基准时钟做扇出、电平转换、多路分配；分通用扇出缓冲、服务器多通道PCIe专用缓冲，用于时钟树分发、多芯片同步时钟。

· 选型必看关键参数:

* 频率范围：1~333.33MHz通用、10~1.2GHz高频、1~400MHz服务器PCIe专用

* 输出电平：LVDS / HCSL / LP_HCSL / LVPECL / CML / LVCMOS（单端）

* 输出通道数量：差分通道+单端CMOS组合

* 供电电压：1.5V/1.8V/2.5V/3.3V多档兼容

* 封装：LGA / VFQFN / WQFN / QFN / GQFN（薄型服务器专用）

* 关键性能：RMS相位抖动（典型230fs@156.25MHz）、PSRR、无毛刺切换（G后缀）

* 控制方式：I2C/OTP/引脚硬配置

* 协议兼容：PCIe 1.0~7.0、CC/SRnS/SRIS架构

* 替代需求：Pin to Pin替换TI/Silicon Labs/IDT原厂料

二、选型快速判定规则

· 仅需1~2路差分时钟、空间受限 → SYKG1011系列

· 双路差分，SSD/光模块标准方案 → SYKG1021（推荐）

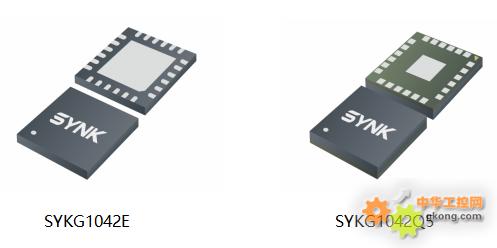

· 4路差分多设备同步、通用国产化替换 → SYKG1042（主推）

· 需800M~1.2GHz高频SerDes时钟 → SYKG1100E

· 纯LP-HCSL、PCIe多通道计算卡 → SYKG1090E / SYKG1200E

三、通用时钟缓冲器选型快速判定

· 需要3.1GHz高频差分、多电平兼容 → SYKB23F系列

· 仅PCIe LP-HCSL、成本优先 → SYKB23H系列

· 多路单端低速时钟、管理芯片 → SYKBC系列

· 主备时钟切换、热插拔系统 → 后缀带G型号（无毛刺切换）

· 通道数量：4路小卡 → F04；8路中端主板→F08；10路AI多卡 → F10

四、服务器专用PCIe Gen7时钟缓冲器 SYKBD 选型规则

· AI整机、多GPU背板、高密度2U服务器 → SYKBD20AL系列（薄型优先ALK）

· 标准双路存储服务器 → SYKBD16AK

· 4U机架、8插槽以内PCIe设备 → SYKBD12AK

· 单GPU子卡、Riser扩展卡 → SYKBD08AK

· 支持时钟热插拔、冗余备份架构 → 后缀GK型号（无毛刺切换）

五、通用选型关键注意事项

1. 抖动性能优先：PCIe Gen5/7、800G光模块必须选用230fs低抖动型号，避免高速链路误码。

2. PCIe版本匹配：全系列支持PCIe 1.0~7.0，新硬件优先SYKBD20AL服务器专用缓冲。

3. 主备时钟冗余：需要时钟热插拔、双源切换，统一选择带G/GK后缀无毛刺切换型号。

4. Pin to Pin替代：Renesas/Microchip/Diodes/TI方案国产化替换，直接选用表格内对应对标型号，PCB无需改版。

5. 供电匹配：多芯片混合系统优先1.8V/3.3V宽电压型号，简化电源设计。

6. 封装选型：高密度服务器、薄型板卡选用GQFN超薄封装；小型模块选用LGA小封装。

六、选型总结

1. 需要产生多路不同频率基准时钟 → SYKG时钟发生器；

2. 已有基准时钟，仅做多路扇出/电平转换、通用硬件 → SYKB通用缓冲；

3. 服务器主板、PCIe Gen7、大规模LP-HCSL时钟分发 → SYKBD服务器专用缓冲；

4. 国产化替代优先选择手册标注“推荐”型号，兼顾性能、供货、Pin兼容三大核心需求。
