GYCWT光栅测微传感器

       光宇GYCWT具有测量精度高，稳定可靠，读数直观准确测量值数字化显示.亦可和电脑使用组成高精度数字化检测系统.可直接连接PLC。

技术参数

1.测量范围：7.5mm、10mm、20mm、30mm、40mm、50mm、65mm等

2.显示分辨率：5um、1um、0.5um.

3.精度：±2um、±1um

4.栅距：10um（100对线/mm.）20um（50对线/mm）

5.输出信号：A.B两路或四路方波（正弦波）信号，相位依次相差90度.无绝对参考0位.

6.工作电压：5V±5%（12V±5%.24V±5%）.

7.移动速度：10m/s.

8.工作温度：0 º～40 º

9.标准电缆长度：2米.

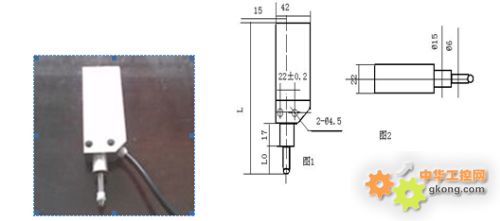

安装尺寸如图1.图2.所示

外形尺寸：长X宽X厚=Lx42x22（mm），L0为测干伸出长度.

(TTL)方波输出信号接线表（七芯插头）

三:使用安装

方形结构使用安装测杆朝下或水平放置.以螺钉固定.固定孔中心距为22±0.2㎜.或以Ø15轴夹紧. 如图1.图2所示

亦可以做RS-232与计算机直接连接完成数据通讯.RS232串行口数据输出是光栅传感器内部设有数据采集电路.通过串口输出数据计算机采集处理完成一系列指令.

串口波特率为9600（可根据需要设），8位数据位，1位停止位，输出字符串长度为8个字节，输出格式为：”X  “ + “NNNNN”，其中X字符NNNNN为5个字节长的整数。通过串口发送一个ASCII字符“0”，则数显表将当前显示的位置值·发送“C” 则数显表为清零。

RS232尺寸L=160mm左右
