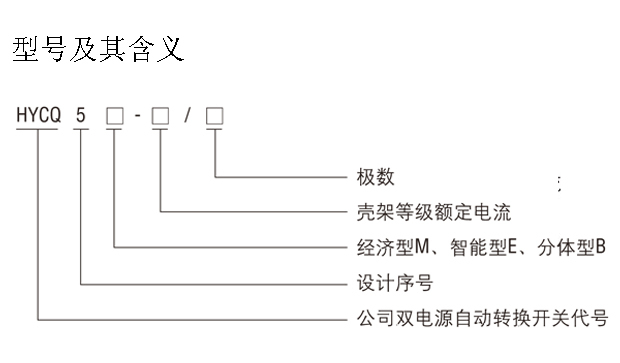

技术参数

○开关控制器工作电压为AC220V。

○开关机械寿命（N-R-N循环）为5000次。

○最小转换动作时间为1.5~4S。

○开关具有失压、欠压、过压、断相、延时、启动油机消防、自投不自复、备用优先、切换功能。

○开关随机携带操作手作为应急手动操作开关之用。（在断电情况下使用）

○具有三种稳定工作状态：状态I：常用电源合，备用电源合，状态II：常用电源分，备用电源合。

○状态III：常用电源分，备用电源分。

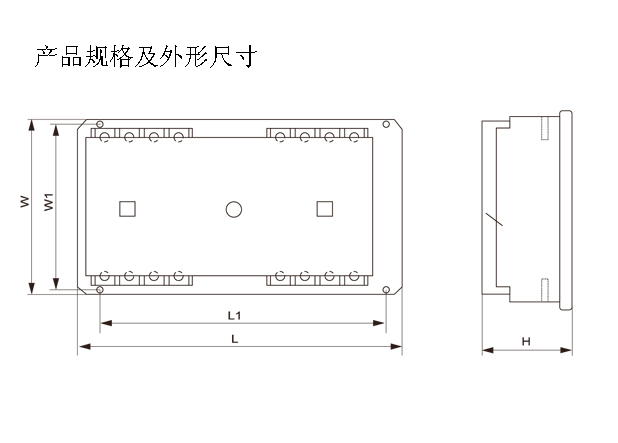

注：分体控制器安装尺寸：108mmX89mm

主要结构及工作原理

   结构框图中N为常用电源，R为备用电源。Qn为常用电源控制断路器、Qr为备用电源控制断路器，两断路器有机械联锁和电气联锁双重保护。控制器由电压鉴别、断相保护、延时、控制器4部分组成。电压鉴别和断相保护取样常用备用电源进线端。当常用电正常时，开关工作在自动档时，无论Qr处于“合”或“分”状态，都先完成Qr分Qn合程序，保证常用电源接通负载，当常用电源恢复正常时，将负载换接返回常用电源。

   开关控制断路器可以是3极或4极塑壳断路器组成。开关可以自动和手动操作并可实现两路电源自动和强制负载切换。根据用户要求，常用电源指示、备用电源指示、常用电源脱扣指示、备用电源脱扣指示从外接端子接出，引到控制屏。对于自投不自复规格，其复位按钮同样可从外接端子引出。

   本系列双电源自动切换开关标图简单，无需画出二次接线图，极在方便工程设计，建议设计采用标注简图方式标图。如果用户需在屏面外接电源指示和断路器合闸指示可在订货合同说明。外接线图见图所示（指示灯可采用AD11AC220V规格）
