型号
标准驱动型检出器退避型横向驱动型

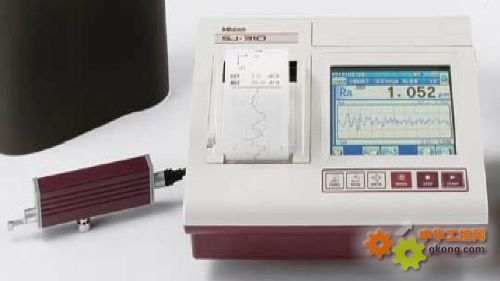

SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
货号178-570-01 178-570-02 178-572-01 178-572-02 178-574-01 178-574-02
测量范围
X 轴16.0 mm 5.6 mm
检出器
范围360 μm(-200 μm ～ +160 μm)
范围/ 分辨率
360 μm / 0.02 μm
100 μm / 0.006 μm
25 μm / 0.002 μm
测量速度测量时： 0.25mm/s, 0.5mm/s, 0.75mm/s、返回时： 1mm/s
测力/ 测针尖端形状货号末尾：为-01 时：0.75mN / 2μmR 60o、代码号末尾为 -02 时： 4mN / 5μmR 90o
导头压力400mN 以下
适应标准JIS '82/JIS '94/JIS '01/ISO '97/ANSI/VDA
测量曲线测量曲线面曲线、粗糙曲线、DF 曲线、粗糙MOTIF、波形MOTIF 曲线
评价参数Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr,
Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte 可定制
解析图表负荷曲线、振幅分布曲线
过滤器Gaussian, 2CR75, PC75
截止波长
λc 0.08、0.25、0.8、2.5、8 mm
λs *5 2.5、8 μm
取样长度0.08、0.25、0.8、2.5、8 mm
取样数×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 16.0mm ：0.01mm 间隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 5.6mm ：0.01mm 间隔)
液晶尺寸(显示区域) 117.8×88.2 mm
显示语言
对应16 国家语言(日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国(简体、繁体)、
捷克，波兰、匈牙利、土耳其、瑞典、荷兰)
显示演算结果
1 段显示 ：只显示演算结果
4 段显示 ：纵向4 段显示4 个演算结果
波形显示：纵向显示一个参数的演算结果和评价曲线
跟踪显示：显示过去10 次的同一参数的演算结果
打印功能测量条件/ 演算结果/ 每个区间的演算结果/ 公差值/ 评价曲线/ 负载曲线振幅分布曲线/ 环境设置项目
外部输出入功能USB I /F、Digimatic 输出、RS-232C I /F、脚踏开关I/F
功能
自定义可选择显示、演算的参数
判定合格判定合格与否功能 *6 最大值规则/16% 规则/ 平均值规则/ 标准差(1σ, 2σ, 3σ)
测量条件的保存保存关掉电源时的条件
保存功能
内置存储器∶测量条件(10 件)
记忆卡(选配)∶ 测量条件500 件，测量数据10000 件，画面数据500 件，文本数据10000 件，
统计数据500 件，机器设定状态的备份1 件，跟踪10 数据保存10 件
校正由数值输入的自动校对方式/ 多次测量(最大12 次) 的平均校正方式
省电功能自动睡觉（30 ～ 600 秒任意设定）功能*7
电源
内置电池(Ni-MH 充电池) / AC 适配器2 个电源
* 内置电池充电时间∶约4 小时(根据环境温度有所不同)
* 可测量次数∶约1500 次(根据使用条件、环境等有所不同)
外观尺寸
(W×D×H)
演算显示部 275×109×198 mm
驱动部 115×23×26.7 mm (尚未安装检测器时)
重量约1.8 kg (演算显示部、驱动部、标准检测器)
标准配件
12AAM475 连接电缆 *8
178-601 粗糙标准片 (Ra3μm)
357651 AC 适配器
12AAA217 平面测量测针导头
12AAA218 圆筒型表面测量测针导头
12AAA216 支持脚组件
12BAK700 校对用台
12BAG834 触控笔
12BAL402 保护膜
270732 记录纸 (5 卷包)
12BAL400 手提包
螺丝刀、触控笔用挂件、使用说明书、OneSheel 手册、保证书
12AAM475 连接电缆 *8
178-605 粗糙标准片(Ra1μm)
357651 AC 适配器
12AAE643 接点适配器
12AAE644 V 型适配器
12BAK700 校对用台
12BAG834 触控笔
12BAL402 保护膜
270732 记录纸(5 卷包)
12BAL400 手提包
螺丝刀、触控笔用挂件、使用说明书、
OneSheel 手册、保证书
