WH_1防水型太阳能路灯控制器是采用先进的微电脑芯片和新颖的控制电路进行优化设计的新型产品，性能优异、质量可靠，是专用于各种太阳能路灯的多用途的智能型控制器。

一、独特功能：

1、微电脑控制，12V/24V自适应。

2、先进的充放电自动温度补偿功能，可极大地延长蓄电池的使用寿命。

3、独特的软启动功能，减少对照明设备的大电流冲击，延长灯具使用寿命。

4、三位LED数码管显示器，能够清晰直观地显示蓄电池电压和光电池电压、显示当前工作状态、显示定时时间，显示各种故障状态。

5、电脑控制的充电和放电大电流保护功能、高温保护功能，大大提高了控制器的工作可靠性。

6、通过微电脑运算，实现下半夜半亮和凌晨自动定时亮灯功能。

7、自动反接保护：无论蓄电池接反，还是光电池接反，均不会烧坏任何元器件，并且能够显示错误信息。

8、可根据用户要求，定制各种特殊功能的控制器。

二、一般功能：

1、蓄电池充放电管理功能：根据不同的蓄电池（铅酸蓄电池、锂离子电池等），结合当前温度，自动确定蓄电池的充电保护电压、放电保护电压、充电恢复电压、放电恢复电压。自动控制充电、照明。可以根据用户要求，定制工作参数。

2、光控和时控功能：根据太阳光亮度，自动确定开灯时间。结合定时控制和太阳光亮度，自动确定关灯时间。并确保蓄电池电压在正常工作范围之内。

三、技术指标：

1、额定工作电压：12V或24V。

2、最大充电电流：10A（如果过流，将进行PWM自动减流充电）。

3、最大放电电流：10A。

4、充电保护电压：14.5V±0.1V或29.0V±0.2V（可以定制）

充电恢复电压：13.8V±0.1V或27.6V±0.2V（可以定制）

放电保护电压：10.0V±0.1V或20.0V±0.2V

放电恢复电压：11.2V±0.1V或22.4V±0.2V

5、环境温度：-35℃--- +50℃

6、静态电流：不大于15 mA（白天由光伏板供电，晚上由蓄电池供电）

7、充电回路压降：不大于0.15V，放电回路压降：不大于0.15V

四、连线：

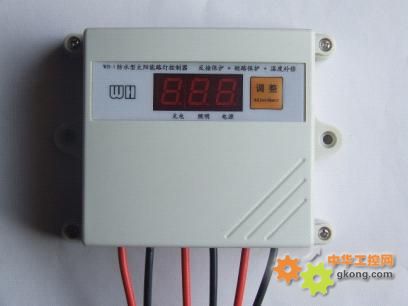

1、下图是控制器背部图片，连接线分为三组，每一组两根：红线是正极，

黑线是负极。请严格按照图片的指示，正确连接路灯、光电池和蓄电池。

2、连接线路时，要求至少使用Φ2.0 mm以上的多股铜线。

3、连线顺序：

a、先连接路灯，将接线头用绝缘防水胶带缠绕。

b、连接光电池，将接线头用绝缘防水胶带缠绕。

c、连接蓄电池，将接线头用绝缘防水胶带缠绕。

4、不可将蓄电池错接到路灯或太阳电池的接线上。

五、操作方法和数码管显示内容：

名词解释：

“电源点”--------右边数码管的小数点段，

“照明点”--------中间数码管的小数点段

“充电点”--------左边数码管的小数点段

     “短按键”--------按压按键时间小于0.5秒钟

“长按键”--------按压按键时间大于1.0秒钟

1、连线正常，第一次通电，进入“启动状态”，“电源点”常亮。

有两种方法进入正常工作模式：

（1）一个小时后，自动进入“正常工作模式”。

（2）按“长按键”，进入“调整模式”后，延时15秒钟，自动进入“正常工作模式”。

2、通电后，“电源点”常亮，表示已经通电，内部程序开始运行。

（1）如果蓄电池因过放电而导致欠压，则“电源点”闪烁，路灯自动熄灭。

（2）如果夜晚路灯点亮，则“照明点”常亮。如果夜晚照明灯出现短路或大电流，则“照明点”闪烁亮，路灯自动熄灭。

（3）如果白天正在充电，则“充电点”常亮。如果白天充电电流大于10A（如连阴天后），则“充电点”闪烁，将进行PWM自动减流充电。

3、按“短按键”，可以在“查看蓄电池电压”和“查看光电池电压”之间进行切换。

显示内容如下：

4、第一次按“长按键”信号后，进入“设定第一段工作时间调整模式（1---18小时）”。再次按“长按键”信号，则在“设定第二段工作时间（0---15小时）”、“设定第三段工作时间（0---7小时）”、“亮灯测试方式（自动亮灯15秒+）”之间转换。在调整模式下，按“短按键”信号，可以调整定时时间。调整完毕，如果不再按“短按键”信号，则延时15秒钟后，自动进入“正常工作模式”。

在调整模式下，显示内容如下：

注意：若蓄电池反接，或者光电池反接，则无法进入调整模式。
