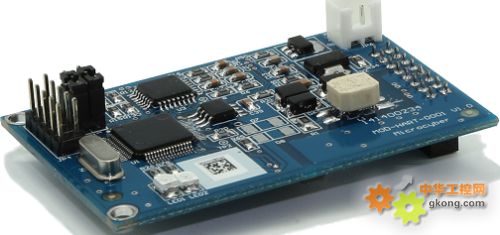

沈阳中科博微自动化技术有限公司(以下简称‘中科博微’)为广大现场设备制造商量身定制了多款嵌入式协议转换模块,支持将MODBUS RTU协议(以下简称‘MODBUS’协议)从站设备链接到多种现场总线系统中。M0310嵌入式MODBUS转HART模块(以下简称‘HART模块’)的功能是将MODBUS 协议从站设备转换为HART协议从站设备。
一.1转换逻辑
HART模块可以将MODBUS协议的流量、物位仪表转换成HART协议的流量、物位仪表。
HART模块(M0310)是一款将MODBUS设备类别中输入型设备转换成HART 电流输出型设备的嵌入式转换模块。HART模块嵌入到MODBUS 协议输入型设备(流量、物位等测量仪表)中,通过TTL电平信号运行MODBUS 应用层协议。HART模块作为MODBUS主站、HART从站将MODBUS设备中数据寄存器(如输入寄存器、保持寄存器)的数据转换到HART命令所用动态变量中。例如一台流量计中地址为30000(范围1-65536)的保持寄存器所存放的是瞬时流量值,那么我们可以将该保持寄存器配置给HART模块的设备变量0(范围0-5),然后再将设备变量0指定为主变量(或第二、三、四变量),转换逻辑见下图所示。

图1.1 数据映射逻辑图
HART模块作为一款通用型产品,要面对各种MODBUS设备的不同接口特征(从站地址、通信速率、通信校验方式等)、数据存储方式(数据寄存器地址、数据类型、字节排列顺序等)以及终端用户对HART动态变量分配(数据寄存器映射到设备变量、设备变量映射到动态变量)的要求,这些都可以由设备制造商再次配置。
使用中科博微提供的上位机组态软件可以做上述配置,或具有DD文件解析能力的HART主站(如PC机、手操器)导入中科博微提供的HART模块DD文件,也可以做上述配置。HART主站是通过HART通信的方式对HART模块进行配置,以确定HART模块与MODBUS设备间的接口特征,数据存储方式以及设备变量到HART动态变量的映射。
经过上述配置,HART主站设备使用HART命令就可以访问HART模块的动态变量,从而实现了MODBUS数据寄存器(如存储流量计的瞬时流量值)中的数据到HART主站的数字化传送。
一.2模拟电流输出
HART模块中4-20mA模拟电流输出值传递的是HART动态变量中主变量(PV)的测量值。例如流量计的瞬时流量被指定为HART主变量,当瞬时流量值达到量程的一半时,HART模块输出12.000mA。HART模块在连续运行时,不断比较主变量值与主变量量程上、下限值,当主变量值达到主变量量程上限时,HART模块对应输出模拟电流20.000mA,当主变量值低到主变量零点时,HART模块对应输出模拟电流4.000mA。
当主变量值超出主变量量程上、下限范围时,HART模块输出固定电流,指示主变量超出量程范围,此时电流值称为饱和输出电流。当主变量值高于主变量量程上限值时,HART模块输出固定电流20.800mA;低于主变量量程下限值时,HART模块输出固定电流3.800mA。
HART模块另具有一组故障报警固定电流输出功能,可通过HART模块上的跳线选择高电流报警或是低电流报警。当选择高电流报警、HART模块检测到故障时,则输出21.750mA;当选择低电流报警、HART模块检测到故障时,则输出3.750mA。
表1.1 HART模块的两组固定输出电流值列表
|
主变量超限方向(不可选)
|
饱和输出电流值
|
|
超量程下限
|
3.800mA
|
|
超量程上限
|
20.800mA
|
|
故障报警方式(二选一)
|
报警输出电流值
|
|
低电流报警
|
3.750mA
|
|
高电流报警
|
21.750mA
|
当HART模块轮询地址被设置成非‘0’时,无论主变量测量值在量程内是多少,HART模块模拟通道输出固定电流4.000mA。只有轮询地址设置成‘0’时,才允许HART模块输出与主变量对应的4-20mA模拟电流。
一.3配置接口
HART模块处于HART总线与MODBUS设备之间,通过背面插座插接在现场设备的主控制板(以下称用户板)上,外接HART总线,内部连接现场设备,见下图。

图1.2 配置HART模块接线图
以PC机作主站设备,通过HART总线(四线制)连接现场设备为例。直流稳压电源(POWER1:9-36VDC)串接匹配电阻(250Ω)形成HART总线,接入HART模块;现场设备由另两根电源线供电。PC机通过USB接口(或RS-232接口)连接HART调制解调器,HART调制解调器(中科博微提供的)另一侧为无极性区别的两只鳄鱼夹,夹在匹配电阻两侧。PC机运行中科博微的上位机组态软件即可对HART模块进行配置。配置后的HART模块与现场设备作为一个整体,成为HART现场设备可接入其它HART网络。
当使用具有DD文件解析能力的手操器进行配置时,只要用手操器替换上图中的PC机与HART调制解器即可。
一.4硬件用户接口
HART模块采用2.54mm间距16芯(IDC16,2x8)的标准插座(JP3)插接用户板,管脚序号定义见下图,管脚功能说明见表1.2。HART总线在用户板上走线时,HART总线由插座中的两个管脚引入HART模块。
