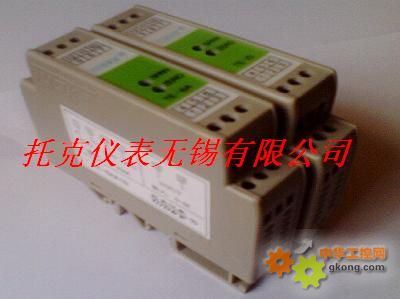

| 产品名称： |
0-1A信号隔离器配电器
|
| 型 号： |
TE-BAA1B |
| 价 格： |
|
| 品 牌： |
|
| |
|
|
产品介绍： |
特点:
◎ 采用电磁调制隔离原理，有效克服直流漂移
◎ 线性测量范围：0～120%标称输入
◎ DIN标准导轨安装
◎ 多种输出类型任选，多种结构类型任选
◎ SMT贴片生产加工工艺制造

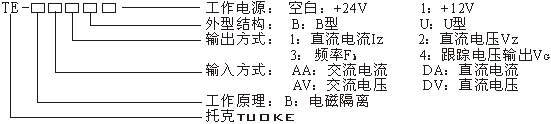

一、型号含义：
二、型号及技术参数：
1、电流变送器
|
产品型号 |
输入范围 |
精度等级 |
输出类型 |
输出范围 |
响应时间 |
负载能力 |
静态功耗 |
|
TE-BAA4□ |
1mA,2mA,
5mA,10mA,
20mA,50mA,
0.1A,0.2A,
0.5A, 1A,
2A,5A |
0.5 |
VG |
3.5V,5V |
15μS |
5mA |
60mW |
|
TE-BAA2□ |
0.5 |
VZ |
5V,10V |
300mS |
5mA |
40mW |
|
TE-BAA1□ |
0.5 |
IZ |
20mA |
300mS |
6V |
40mW |
|
TE-BAA3□ |
0.5 |
Fk |
5kHz,10kHz |
300mS |
15mA |
80mW |
|
TE-BDA2□ |
0.2 |
VZ |
5V,10V |
150mS |
5mA |
120mW |
|
TE-BDA1□ |
0.2 |
IZ |
20mA |
150mS |
6V |
120mW |
|
TE-BDA3□ |
0.2 |
FK |
5kHz,10kHz |
100mS |
15mA |
350mW |
2、电压变送器
|
产品主型号 |
输入范围 |
精度等级 |
输出类型 |
输出范围 |
负载能力 |
响应时间 |
静态功耗 |
|
TE-BAV4□ |
50mV,75mV,0.1V,
0.2V,0.5V,1V,2V,
5V,10V,20V,30V,
50V,75V,100V,
150V,200V,250V,
300V,500V |
0.5 |
VG |
3.5V,5V |
5mA |
15μS |
300mW |
|
TE-BAV2□ |
0.5 |
VZ |
5V,10V |
5mA |
250mS |
400mW |
|
TE-BAV1□ |
0.5 |
IZ |
20mA |
6V |
250mS |
400mW |
|
TE-BAV3□ |
0.5 |
FK |
5kHz,10kHz |
15mA |
250mS |
400mW |
|
TE-BDV2□ |
0.5 |
VZ |
5V,10V |
5mA |
150mS |
120mW |
|
TE-BDV1□ |
0.5 |
IZ |
20mA |
6V |
150mS |
150mW |
|
TE-BDV3□ |
0.5 |
FK |
5kHz,10kHz |
15mA |
100mS |
350mW |
注意： 1、定货型号应包括：变送器主型号、输入/输出规格（输入/输出范围值）、精度等级等。例如：TE- BAA1U-5A/4～20mA-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。
三、技术参数：
|
输入方式 |
电磁调制隔离原理，接线式输入 |
|
测量范围 |
0～120%标称输入 |
|
响应频率 |
直流：0～30kHz交流，最高定做100kHz |
|
隔离电压 |
＞1.5kVDC ，1分钟 |
|
输入阻抗 |
Rⅰ=50mV / IX ( IX—被测电流)； |
|
共模抑制比 |
160db（50Hz） |
|
隔离电容 |
接线输入产品输入、输出间隔离电容：20pF（在1KHz条件下测量）； |
|
过载能力 |
10倍标称输入值，持续5秒； |
|
无故障工作时间 |
平均无故障工作时间＞3万小时； |
|
额定环境温度 |
0～+50℃ |
|
消耗功率 |
微功耗 |

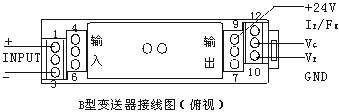

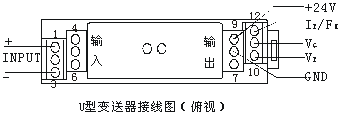

四、接线图

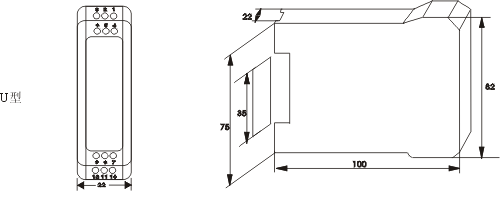

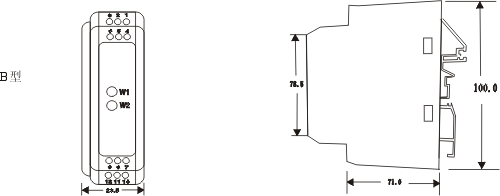

五、外形及安装尺寸
六、典型接线示例

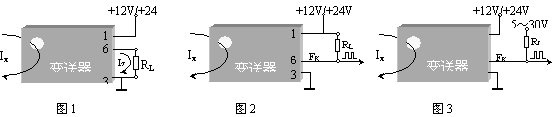

(1)电流输出型( IZ )变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2) 频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。
 , nchor-horizontal: column; mso-element-top: .05pt; mso-height-rule: exactly; mso-element-a: paragraph"> 5mA |
250mS |
400mW |
|
TE-BAV1□ |
0.5 |
IZ |
20mA |
6V |
250mS |
400mW |
|
TE-BAV3□ |
0.5 |
FK |
5kHz,10kHz |
15mA |
250mS |
400mW |
|
TE-BDV2□ |
0.5 |
VZ |
5V,10V |
5mA |
150mS |
120mW |
|
TE-BDV1□ |
0.5 |
IZ |
20mA |
6V |
150mS |
150mW |
|
TE-BDV3□ |
0.5 |
FK |
5kHz,10kHz |
15mA |
100mS |
350mW |
注意： 1、定货型号应包括：变送器主型号、输入/输出规格（输入/输出范围值）、精度等级等。例如：TE- BAA1U-5A/4～20mA-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。
三、技术参数：
|
输入方式 |
电磁调制隔离原理，接线式输入 |
|
测量范围 |
0～120%标称输入 |
|
响应频率 |
直流：0～30kHz交流，最高定做100kHz |
|
隔离电压 |
＞1.5kVDC ，1分钟 |
|
输入阻抗 |
Rⅰ=50mV / IX ( IX—被测电流)； |
|
共模抑制比 |
160db（50Hz） |
|
隔离电容 |
接线输入产品输入、输出间隔离电容：20pF（在1KHz条件下测量）； |
|
过载能力 |
10倍标称输入值，持续5秒； |
|
无故障工作时间 |
平均无故障工作时间＞3万小时； |
|
额定环境温度 |
0～+50℃ |
|
消耗功率 |
微功耗 |
四、接线图
五、外形及安装尺寸
六、典型接线示例
(1)电流输出型( IZ )变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2) 频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。
|
