工控产品-罗德与施瓦茨RTM3000 示波器-RTM3000 示波器

R&S RTM3000示波器主要特点

带宽：100 MHz 至 1 GHz
采样率：最大 5 Gsample/s
存储深度：最大 80 Msample
ADC 分辨率：10 位
显示屏：10.1" 电容式触摸屏

R&S RTM3000示波器特性和优点

信号分析：快速获取结果

可查看存在于大信号中的小信号细节

R&S?RTM3000 使用罗德与施瓦茨设计的定制化 10 位模数转换器，与传统 8 位模数转换器相比，波形精度提升到 4 倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。

RS RTM3000 示波器

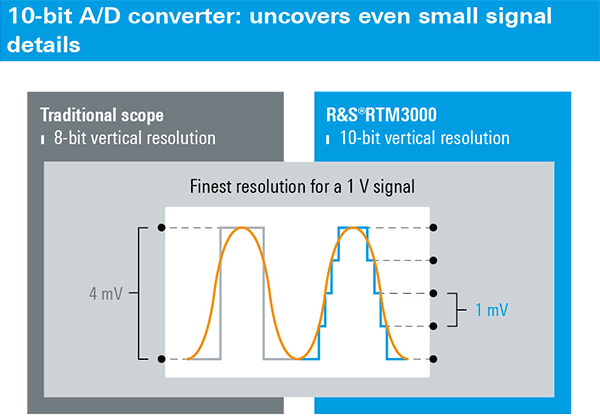

10 位模数转换器-10 位模数转换器可展示微小信号细节，垂直分辨率是传统示波器的四倍。

分段存储

40 Msample（标配）；80 Msample（交织模式）

R&S?RTM3000 提供存储深度：每个通道的存储深度达到 40 Msample，在交织模式下存储深度可达 80 Msample。这是同类示波器的八倍。用户甚至可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。

RS RTM3000 示波器
40 Msample 标配存储-捕获和分析长时间的脉冲和突发信号，标配存储深度最高达 80 Msample

在全带宽下采集时间更长

分段存储：400 Msample，带历史功能

R&S?RTM-K15 选件带有深存储、分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如 I?C 或 SPI）。由于分段长度可调，因此 400 Msample 的存储深度能得到良好的利用。在历史模式下，可以调用 400 Msample 最大分段存储中的所有采集波形并进行分析。

RS RTM3000 示波器

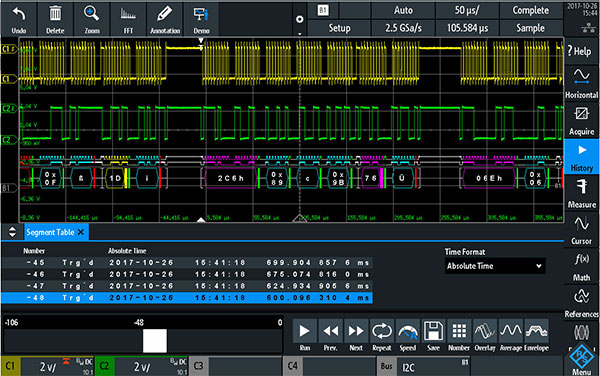

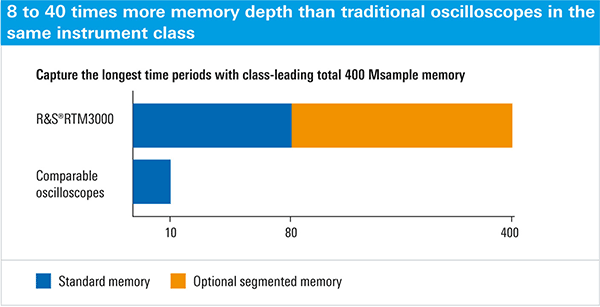

400 Msample 分段存储-具备 400 Msample 存储，可捕获更长时间的信号，在同类产品中脱颖而出

使用 MSO 选件进行逻辑分析

16 个附加数字通道

使用 R&S?RTM-B1 选件，每台 R&S?RTM3000 都可以转变为具有 16 个附加数字通道、直观易用的 MSO。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

RS RTM3000 示波器

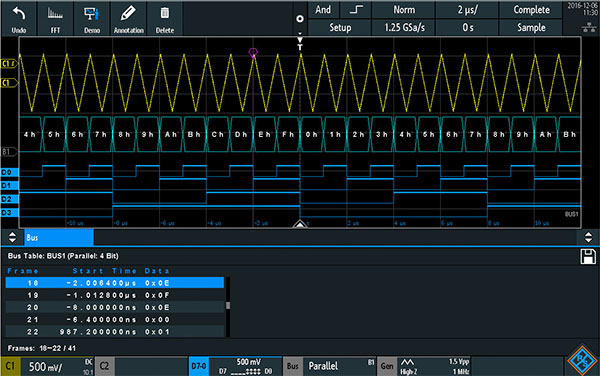

4 位 DAC 信号变化-R&S?RTM3000 能同时捕获和分析模拟和数字信号。

波形和码型发生器

生成模拟和数字激励

R&S?RTM-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育领域以及开发硬件原型。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如 I²C、SPI、UART 以及 CAN/LIN。

RS RTM3000 示波器

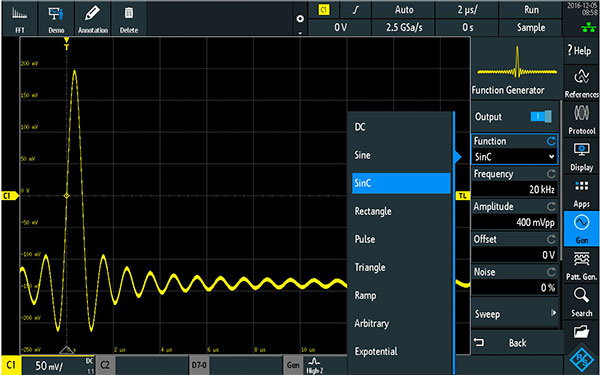

波形和码型发生器-除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出用户定义的波形以及 4 位信号码型。

数字电压表

测量并显示电势

R&S?RTM3000 在每个通道上设有三位电压表 (DVM) 和六位频率计，可实现同步测量。标配测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。

RS RTM3000 示波器

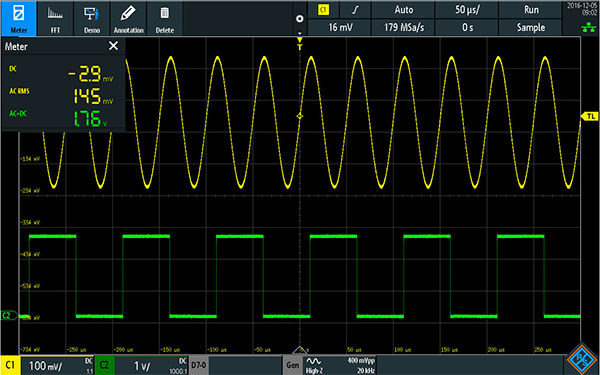

数字电压表-3 位电压表可测量并显示电路上两点之间的电势差。

频率分析模式

有些故障难以察觉，这通常是因为时间和频率信号之间的相互作用。只要按下按钮，输入中心频率和频率范围，即可激活 R&S?RTM3000 的 FFT 功能。R&S?RTM3000 示波器具有强大的 FFT 功能，可分析最长达 128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。

RS RTM3000 示波器

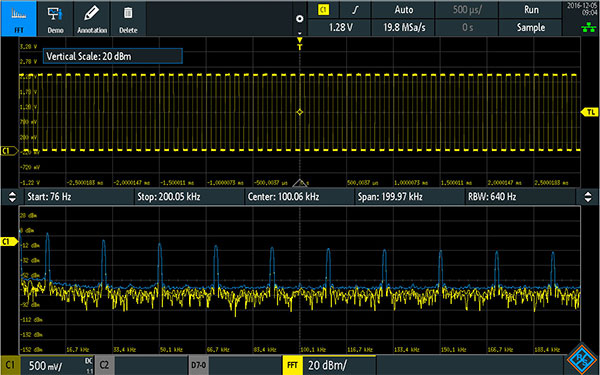

方波 FFT-强大的 FFT 功能可分析最长达 128 kpoints 的信号。

模板测试模式

模板测试能快速显示特定信号是否在规定的容差范围内。模板使用合格/不合格评估的统计数据，评估被测设备的质量和稳定性，并且快速确定信号异常和意外结果。当模板被违规时，测量停止。R&S?RTM3000 的 AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。

RS RTM3000 示波器

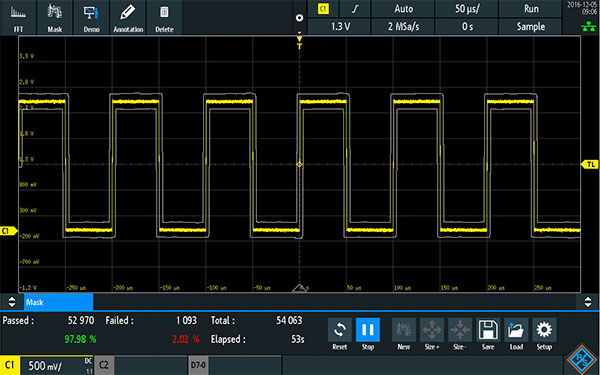

模板测试，提供结果统计数据-合格/不合格评估统计数据可评估被测设备的质量和稳定性

电源应用的理想之选

分辨率高达 10 位，轻松查看电源信号细节

在电源测量中，高动态信号的很微小细节也至关重要。比如验证 MOSFET 的 R_DS(on)。R&S?RTM3000 示波器具备出色的 ADC 分辨率，最高可将垂直分辨率提升至 10 位。以前无法查看的信号细节变得可见，并且可测量。因此在验证 R_DS(on) 时，可以在开关关闭的状态下测量漏源极电压的斜率。

RS RTM3000 示波器

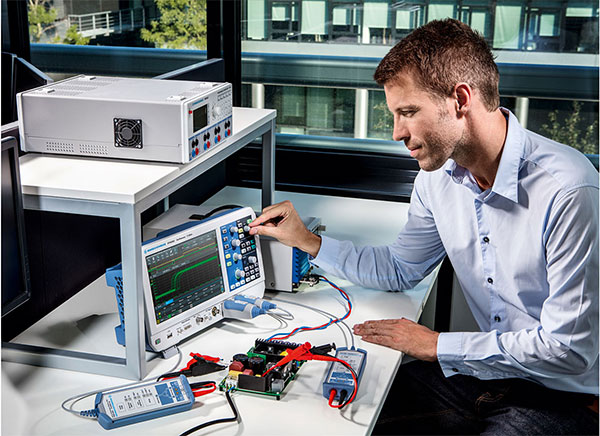

电源分析-分析开关电源的输入、输出和传输功能

R&S RTM3000示波器规格

垂直系统
通道数	R&S^?RTM3002；R&S^?RTM3004	2；4
带宽 (?3 dB)（50 Ω 时）	R&S^?RTM3002/3004（配备 R&S^?RTM-B2x2/-B2x3/-B2x5/-B2x10 选件）	100 MHz、200 MHz、350 MHz、500 MHz、1 GHz
上升时间（计算值）	R&S^?RTM3002/3004（配备 R&S^?RTM-B2x2/-B2x3/-B2x5/-B2x10 选件）	3.5 ns、1.75 ns、1 ns、700 ps、350 ps
输入阻抗		50 Ω ± 1.5%（测量值），1 MΩ ± 1%（测量值） \|\| 14 pF ± 1 pF（测量值）
输入灵敏度	所有范围内均支持最大带宽
	1 MΩ 时	500 μV/div 至 10 V/div
	50 Ω 时	500 μV/div 至 1 V/div
DC 增益精度	偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C
	输入灵敏度 > 5 mV/div	全量程的 ±1.5%
	输入灵敏度 > 5 mV/div	全量程的 ±2%
ADC 分辨率		10 位，高分辨率采样最高达 16 位
采集系统
最大实时采样率		2.5 Gsample/s；5 Gsample/s（交织模式）
采集存储	标配；	40 Msample；80 Msample（交织模式）
	使用 R&S^?RTM-K15 选件	400 Msample 分段存储
水平系统
时基范围		在 0.5 ns/div 至 500 s/div 范围内可选
触发系统
触发类型	标配	边沿，宽度，视频（PAL，NTSC，SECAM，PAL-M，SDTV 576i，HDTV 720p，HDTV 1080i，HDTV 1080p），码型，Line，串行总线，超时
	选件	I²C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN，ARINC 429，MIL-STD-1553
MSO 选件
数字通道		16（2 个逻辑探头）
采样率		2.5 Gsample/s
采集存储	标配；	40 Msample；80 Msample（交织模式）
	使用 R&S^?RTM-K15 选件	400 Msample 分段存储
波形发生器选件
分辨率，采样率		14 位，250 Msample/s
幅度	高阻抗；50 Ω	20 mV 至 5 V (V_pp)；10 mV 至 2.5 V (V_pp)
DC 偏移	高阻抗；50 Ω	±5 V；±2.5 V
信号频率范围	正弦波	0.1 Hz 至 25 MHz
	脉冲/矩形波	0.1 Hz 至 10 MHz
	锯齿波/三角波	0.1 Hz 至 1 MHz
	噪声波	最大 25 MHz
任意波形	采样率；存储深度	最大 10 Msample/s；32 kpoints
通用数据
屏幕		10.1" WXGA TFT 彩色显示屏（1280 像素 × 800 像素）
接口		支持 MTP 协议的 USB 主端口，USB 设备端口，LAN，支持远程显示和操作的强大 Web 服务器功能
可识别噪声	距离为 1.0 m 时的最大声压等级	28.3 dB(A)
尺寸	宽 × 高 × 深	390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in)
重量		3.3 kg (7.27 lb)
