实时信号完整性
R&S®RTP 高性能示波器将优异的信号完整性与波形捕获率相结合。它结构紧凑，内部集成定制化的前端 ASIC 和实时处理硬件，能够以全新的速度执行准确测量。
主要特点
-
带宽：4 GHz 至 16 GHz
-
最大采样率：40 Gsample/s
-
最大存储深度：每通道 3 Gpoints
-
最高 16 位分辨率
-
所有触发类型均支持全带宽
型号
| 型号 |
带宽 |
通道 |
采样率 |
最大存储深度 |
MSO 选件 |
| R&S®RTP044B |
4 GHz |
4 |
40 Gsample/s |
3 Gpts |
16 个数字通道 |
| R&S®RTP064B |
6 GHz |
4 |
40 Gsample/s |
3 Gpts |
16 个数字通道 |
| R&S®RTP084B |
8 GHz |
4 |
40 Gsample/s |
3 Gpts |
16 个数字通道 |
| R&S®RTP134B |
13/8 GHz |
2/4 |
40 Gsample/s |
3 Gpts |
16 个数字通道 |
| R&S®RTP164B |
16/8 GHz |
2/4 |
40 Gsample/s |
3 Gpts |
16 个数字通道 |
特性和优点
实时信号完整性
快速执行高精度测量

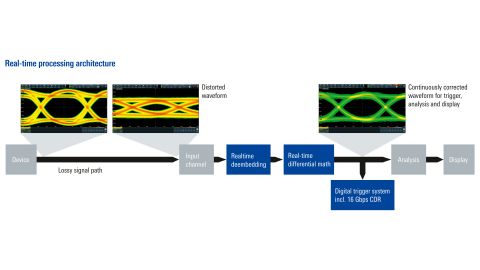

罗德与施瓦茨积累了丰富的专业技术，设计出高水平的模拟集成电路。在模数转换器后直接使用功能强大的下行处理组件对被测设备的传输路径进行实时校正，同时保持 750,000 波形/秒的最高波形捕获率。
R&S®RTP 可以实时校正波形，以实现高达 750,000 波形/秒的快速波形捕获率以及准确触发。
多种仪器功能
集成式设备的时间相关性测量

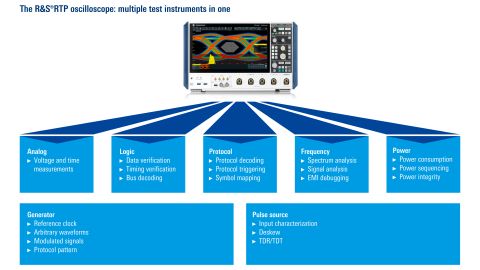

R&S®RTP 示波器将多种测试仪器功能集于一体，可对多种信号类型执行时间相关性分析：
R&S®RTP 示波器具有多种仪器功能
所有工具都集成在采用统一接口的单一仪器中

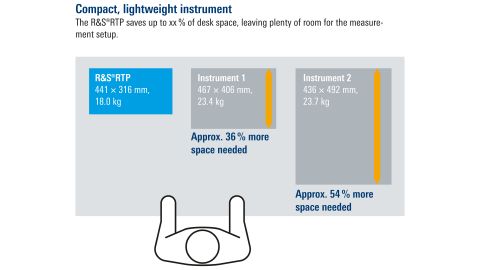

结构紧凑，轻松配置
满足未来需求的 4 GHz 至 16 GHz 平台，适合所有实验室环境
R&S®RTP 平台采用专业设计，仅占用较小的工作台空间，并可实现静音操作。此平台满足未来需求，具有多个选件插槽以及带宽和内存升级选件，具备安全投资性能。
满足未来需求的 R&S®RTP 平台
R&S®RTP 高性能示波器适合实验室的日常调试工作，并且可以根据用户需求进行升级。
规格
| 垂直系统 |
| 模拟通道 |
|
4 |
| 数字通道（可选） |
|
16 |
| 带宽 (-3 dB) |
R&S®RTP044B；
R&S®RTP064B；
R&S®RTP084B；
R&S®RTP134B；
R&S®RTP164B |
4 GHz
6 GHz
8 GHz
13 GHz（双通道交织模式）
16 GHz（双通道交织模式） |
| 输入阻抗 |
|
50 Ω |
| 输入灵敏度 |
所有范围内均支持最大带宽 |
50 Ω：2 mV/div 至 1 V/div |
| 采集系统 |
| 实时采样率 |
R&S®RTP044B/064B/084B/134B/164B |
40 Gsample/s（双通道交织模式）
每通道 20 Gsample/s |
| 采集存储 |
标配 |
100 Mpoints（四通道）；
400 Mpoints（单通道） |
| |
最大升级（R&S®RTP-B130 选件） |
3 Gpoints（四通道）；
3 Gpoints（双通道或单通道） |
| 最大波形捕获率 |
连续捕获和显示，双通道，
20 Gsample/s，1 kpoints，点模式 |
> 750000 波形/秒 |
| 实时处理 |
差分信号数学运算 |
实时计算两个输入通道的差模和共模信号；可用作触发源 |
| |
去嵌（选件） |
基于 S 参数的信号路径实时去嵌 |
| 水平系统 |
| 时基范围 |
|
20 ps/div 至 10000 s/div |
| 准确度（交付/校准后） |
标配 OCXO，交付/校准后 |
±0.01 ppm |
| |
校准间隔期间 |
±0.1 ppm |
| 触发系统 |
| 标配触发类型 |
所有触发类型均达到全带宽；基于实时去嵌（选件） |
边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，码型，状态，TV/视频，串行协议触发（选件），区域触发（选件），带 16 Gbps CDR 的高速串行码型（选件） |
| 区域触发（选件） |
|
最多 8 个多边形的逻辑组合；相交或不相交：测量通道、频谱、数学运算 |
| 触发灵敏度 |
触发迟滞定义 |
可自动或手动调整（0 div 至 5 div） |
| 通用数据 |
| 尺寸 |
宽 × 高 × 深 |
441 mm × 285 mm × 316 mm
(17.36 in × 11.22 in × 12.44 in) |
| 重量 |
|
18 kg (39.68 lb) |
| 显示屏 |
|
13.3" LC TFT 彩色显示屏，带电容式触摸屏，
1920 像素 × 1080 像素（全高清） |
| 接口 |
|
1 Gbps LAN，A 型：4 × USB 3.1；B 型：1 × USB 3.1，GPIB（标配），HDMI™ 2.0 和 DP++ 1.3（用于外部监视器），外部触发（带有源探头接口），触发输出，参考输入：1 MHz 至 20 MHz，参考输出：10 MHz，前端 2 个选件插槽，后端 2 个选件插槽，可用于多种硬件选件进行升级（MSO（16 个通道，400 MHz），R&S®RT-ZVC（4+4 高精度电压和电流通道），双通道 100 MHz 任意波形发生器，16 GHz 差分脉冲源） |
| 操作系统 |
|
Windows |
