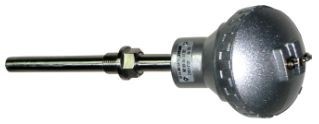

DJW01螺纹固定温度传感器
DJW01螺纹固定式温度传感器由接线盒、固定螺纹和保护管三部分组成。产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
技术参数
铂热电阻：Pt100、Pt500、Pt1000（-200～600）℃
精度等级： A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃
铜热电阻：Cu50 （-50～150）℃ 精度： ±（0.30+0.006|t|）℃
注：|t|为实测温度的绝对值。
公称压力：耐压，最大设计为10MPa （有压力要求的测温应用请在选型时注明）
产品外形及结构图
保护管材质
|
钢 号 |
组成 |
常用温度 |
特性 |
|
321 |
1Cr18Ni9Ti |
-200～800℃ |
具有高温耐腐蚀性，一般作耐热钢使用（默认为此材质） |
|
304 |
00Cr18Ni10 |
-200～800℃ |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
|
304L |
0Cr18Ni9 |
-200～800℃ |
|
316 |
00Cr17Ni14Mo2 |
-200～750℃ |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用,超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
1Cr18Ni12Mo2Ti |
-200～750℃ |
|
|
GH3030 |
0～1100℃ |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
|
石英（Si02） |
0～1000℃ |
耐热冲击好，但强度低；耐酸性好，耐碱性差，在氢气及还原性气体中气密性差 |
|
|
高铝质瓷管 |
0～1400℃ |
AL2O3纯度越高，其高温强度、电绝缘性、耐磨性能越好，在氧化性或还原性气氛中，也可用到很高的温度 |
产品选型
|
DJW01 P口◇T口口C口D口L口I口M口口X口 |
|
|
|
P口 |
0=Pt100 1= Pt1000 5=Pt500 6=Cu50 9=指定 |
传感器类型 |
|
|
◇ |
1=1（单支装，可省略） 2=2（双支式） |
热电阻元件支数 |
|
|
T口 |
0=0～100 1=-50～150 2=-50～200 3=-50～300 9=指定 |
测温范围（℃） |
|
|
口 |
A=A级 B=B级 9=指定 |
传感器精度 |
|
C口 |
1=SUS321（默认） 4=SUS304 6=SUS316 9=指定 |
保护管材质 |
|
|
D口 |
4=4 5=5 6=6 8=8 10=10 12=12 16=16 9=指定 |
保护管直径（mm） |
|
L口 |
1=50 2=100 3=150 4=200 5=250 6=300 7=350 8=400 10=500 11=800 12=1000 9=指定 |
保护管总长（mm） |
|
I口 |
1=50 2=100 3=150 4=200 5=250 6=300 7=350 8=400 10=500 11=800 12=1000 9=指定 |
插深长度（mm） |
|
M口 |
1= M12×1 2= M12×1.5 3= M16×1.5 4=M20×1.5 5=M27×2 6=M33×2 7=G3/4 8=NPT3/4 9=指定 |
螺纹规格 规格见表 |
|
口 |
1=简易式 2=防喷式 3=防水式 4=防爆式9=指定 |
接线盒类型 |
|
|
X口 |
2=两线制 3=三线制 4=四线制 |
接线输出线制 |
说明：
对于用户指定的参数要求，直接以数字或文字标注出来即可。
选型举例：如选取类型为B级Pt100，温度0～150℃，保护管材质SUS321管径为16mm,保护管长度为200mm ,插深150mm,螺纹为M27×2，接线为三线制，接线盒为防水式。
产品型号：DJW01 P0T1B C1D16L4I3 M53X3
如需要以（4～20mA）输出，需要配温度模块，请注明：如DJW01 P0T1B C1D16L4I3 M53X3（4～20mA）
