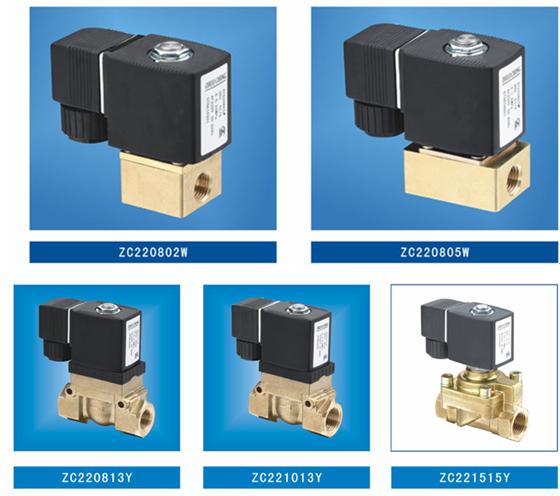

二位二通高压电磁阀
图形符号
产品说明
高压电磁阀采用活塞式结构，耐高压密封件，使用寿命长，动作灵敏可靠，工作压力最高可达15Mpa，广泛适用于加湿器，吹瓶机械，空压机等，以下规格可选做防爆，定时，特殊规格可定做。
技术规格
|
型号 |
接口G |
压力MPa |
公称通经￠ |
环境温度 |
介质温度 |
KV值M3/H |
电压 |
|
ZC220601-Y |
G1/8” |
0-5.0 |
1 |
-10～50℃ |
-10～90℃ |
0.14 |
可选 |
|
ZC220802-Y |
G1/4” |
0-3.0 |
2 |
0.24 |
|
ZC220813-Y |
G1/4” |
0.3-5.0 |
13 |
4.6 |
|
ZC221013-Y |
G3/8” |
0.3-5.0 |
13 |
4.6 |
|
ZC221513-Y |
G1/2” |
0.3-5.0 |
13 |
4.6 |
|
ZC220815-Y |
G1/4” |
0.3-5.0 |
15 |
5.8 |
|
ZC221015-Y |
G3/8” |
0.3-5.0 |
15 |
5.8 |
|
ZC221515-Y |
G1/2” |
0.3-5.0 |
15 |
5.8 |
|
ZC222020-Y |
G3/4” |
0.3-4.0 |
20 |
10.3 |
|
ZC222525-Y |
G1” |
0.3-4.0 |
25 |
15.3 |

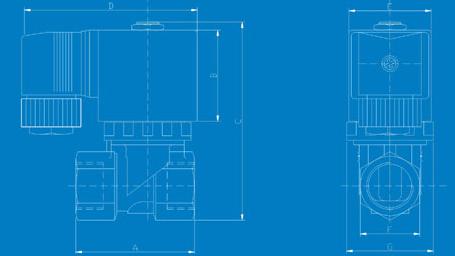

尺寸图
尺寸
|
型号/订货号 |
A |
B |
C |
D |
E |
F |
G |
|
ZC220601-Y |
32 |
40 |
67 |
78 |
36 |
32 |
34 |
|
ZC220802-Y |
|
ZC220813-Y |
71 |
100 |
93 |
22 |
|
ZC221013-Y |
|
ZC221513-Y |
|
ZC220815-Y |
75 |
102 |
94 |
53 |
|
ZC221015-Y |
|
ZC221515-Y |
|
ZC222020-Y |
92 |
126 |
126 |
41 |
62 |
|
ZC222525-Y |
118 |
127 |
127 |
26 |
73 |
