C系列高流量两通、三通电磁阀
◆MOPD:400PSI
◆CV范围：0.019到0.420
◆7W
C系列只采用黄铜材料，是一种极为耐用的微型两通或三通直动阀，可用于需要控制更高流量的场合。C系列采用了更大直径的阀体和更大的接口，CV值更大。与不锈钢相比，可自由加工的黄铜阀体可实现高速、精密加工，因此生产成本更低。设计工程师非常青睐黄铜部件的优秀品质。
典型应用
●病床
●汽车
●包装设备

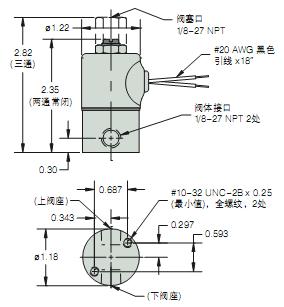

尺寸
螺纹接口阀体
集管安装阀体
替换1/2＂导管壳
所有阀体配置均可采用
如何订购
使用下页选项中的粗体字体组成产品代码。
*空白输入表示“标准”选择（例如，黄铜）。
举例：

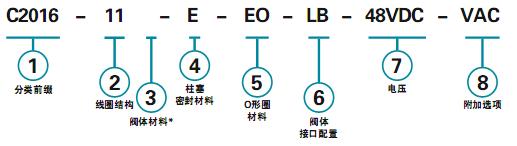

C2016-11-E-EO-LB-48VDC-VAC
两通常闭电磁阀，胶带缠裹线圈，H级，配置引线，黄铜阀体，EPR柱塞密封件，EPR O形圈，1/4-18NPT内螺纹，工作电压48VDC，可选配真空工作部件（0到29.5*Hg）
①零件前缀列表
|
|
孔径 |
MOPD
(psig) |
CV |
①前缀 |
|
阀体 |
阀塞 |
阀体 |
阀塞 |
环状护壳 |
导管护壳 |
|
两通常闭 |
1/16 |
— |
400 |
0.080 |
— |
C2011 |
C2021 |
|
7/64 |
— |
200 |
0.180 |
— |
C2012 |
C2022 |
|
1/18 |
— |
150 |
0.240 |
— |
C2013 |
C2023 |
|
5/32 |
— |
100 |
0.300 |
— |
C2014 |
C2024 |
|
3/16 |
— |
75 |
0.360 |
— |
C2015 |
C2025 |
|
7/32 |
— |
40 |
0.420 |
— |
C2016 |
C2026 |
|
两通常开 |
— |
1/32 |
400 |
— |
0.019 |
C2211 |
C2221 |
|
— |
3/64 |
300 |
— |
0.040 |
C2212 |
C2222 |
|
— |
1/16 |
200 |
— |
0.075 |
C2213 |
C2223 |
|
— |
5/64 |
150 |
— |
0.105 |
C2214 |
C2224 |
|
三通常闭自由通风 |
1/16 |
1/16 |
125 |
0.080 |
0.075 |
C3011 |
C3021 |
|
5/64 |
5/64 |
100 |
0.105 |
0.105 |
C3012 |
C3022 |
|
1/8 |
5/64 |
50 |
0.240 |
0.105 |
C3013 |
C3023 |
|
3/16 |
5/64 |
25 |
0.360 |
0.105 |
C3014 |
C3024 |
|
7/32 |
5/64 |
VAC |
0.420 |
0.105 |
C3015 |
C3025 |
|
三通常闭直线连接 |
1/16 |
1/16 |
125 |
0.080 |
0.075 |
C3111 |
C3121 |
|
5/64 |
5/64 |
100 |
0.105 |
0.105 |
C3112 |
C3122 |
|
1/8 |
5/64 |
50 |
0.240 |
0.105 |
C3113 |
C3123 |
|
3/16 |
5/64 |
25 |
0.360 |
0.105 |
C3114 |
C3124 |
|
7/32 |
5/64 |
VAC |
0.420 |
0.105 |
C3115 |
C3125 |
|
三通常开 |
1/16 |
1/16 |
125 |
0.080 |
0.075 |
C3211 |
C3221 |
|
5/64 |
5/64 |
100 |
0.105 |
0.105 |
C3212 |
C3222 |
|
1/8 |
5/64 |
50 |
0.240 |
0.105 |
C3213 |
C3223 |
|
3/16 |
5/64 |
25 |
0.360 |
0.105 |
C3214 |
C3224 |
|
7/32 |
5/64 |
VAC |
0.420 |
0.105 |
C3215 |
C3225 |
|
三通多通途 |
1/16 |
1/16 |
100 |
0.080 |
0.075 |
C3311 |
C3321 |
|
5/64 |
5/64 |
75 |
0.105 |
0.105 |
C3312 |
C3322 |
|
1/8 |
5/64 |
25 |
0.240 |
0.105 |
C3313 |
C3323 |
|
3/16 |
5/64 |
10 |
0.360 |
0.105 |
C3314 |
C3324 |
|
7/32 |
5/64 |
5 |
0.420 |
0.105 |
C3315 |
C3325 |
|
三通方向控制 |
1/16 |
1/16 |
150 |
0.080 |
0.075 |
C3411 |
C3421 |
|
5/64 |
5/64 |
100 |
0.105 |
0.105 |
C3412 |
C3422 |
|
1/8 |
5/64 |
50 |
0.240 |
0.105 |
C3413 |
C3423 |
|
3/16 |
5/64 |
25 |
0.360 |
0.105 |
C3414 |
C3424 |
|
7/32 |
5/64 |
5 |
0.420 |
0.105 |
C3415 |
C3425 |
②线圈结构
（空白）=胶带缠绕，B级，配置18＂引线*
W___=胶带缠绕引线线圈，非标长度（指定长度，单位为英寸）
1=封装线圈，B级，配置引线
3=封装线圈，H级，配置引线
4=封装线圈，B级，配置1/4＂扁形端子（选配3/16＂扁形端子）
10=外部整流线圈（仅限引线）
11=胶带缠绕线圈，H级，配置引线
HC2=封装线圈，B级，EN175301-803C型，工业用，9.4mm，2+1级
③阀体材料
（空白）=黄铜*
SB=304不锈钢
SB1=303不锈钢
SB5=316不锈钢
SBF=430F不锈钢
④柱塞密封材料
（空白）=丁腈橡胶*
E=EPR
GV=汽油氟橡胶Viton（仅限两通常闭阀）
N=氯丁橡胶
NS=丁腈橡胶（NSF/FDA材料）
PF=全氟化弹性体
R=Rulon（仅限两通常闭阀）
T=PTFE
V=Viton
⑤O 形圈材料
（空白）=丁腈橡胶*
EO=EPR
NO=氯丁橡胶
NSO=丁腈橡胶（NSF/FDA材料）
PFO=全氟化弹性体
TO=PTFE
VO=Viton
⑥阀体接口配置
（空白）=1/8-27NPT内螺纹*
LB=1/4-18NPT内螺纹
BD=*10-32内部直螺纹(仅限两通常闭，最大孔径=1/8＂)
LU=1/4-19BSPT内螺纹（仅限两通常闭）
OB=Omit阀体（操作员式）
BO=底部下阀座接口，内螺纹
RL=90°接口连接-左手
RR=90°接口连接-右手
MM4=阀块接口（5/16-24UNF-2A安装双头螺栓）
BS=Stop port，#10-32female straight thread
⑦电压+(见下面说明)
____VDC=DC(指定电压)
____VAC=AC(指定电压,包括铜制屏蔽环)
⑧附加选配件
WM=安装架
TP=PTFE涂层柱塞
QO=静音运行(仅限两通常闭阀)
S=银屏弊环
OC=清洁处理,用于输送氧气e
VAC=用于真空作业(0到29.5*Hg)
G1=一体式303不锈钢阀杆导承(两通常开阀和所有三通阀的标准配置)
G5=一体式316不锈钢阀杆导承
*除非另有说明,否则使用标准选择.标准选择不会列在最终的零件号重.
+可采用不带屏蔽环的整流方式。使用线圈解构代码１０。
++Teflon O形圈不适用于阀块接头。
