技术参数
|
电压输入 |
24伏直流或交流电±10% |
|
耗电量 |
5.3VA(最大) |
|
工作温度 |
-5度摄氏至+60度摄氏 |
|
工作湿度 |
90%相对湿度 |
|
传感器型式 |
所有电阻应变测力传感器 |
|
传感器电压 |
直流10伏,最大供电120毫安 |
|
输入灵敏度 |
1.5毫伏/伏或3.5毫伏/伏可供选择 |
|
输出形式 |
0～10伏,0～20毫安或4～20毫安可供选择 |
|
输出负载 |
0～20mA少于550Ω
4～20mA少于550Ω
0～10V大于4KΩ |
|
准确度 |
不大于满度之0.05% |
|
零位可调范围 |
0至80%
以可变电阻调校-粗调及微调最高输入为20mV |
|
量程可调范围 |
100至20%
以可变电阻调校-粗调及微调 |
|

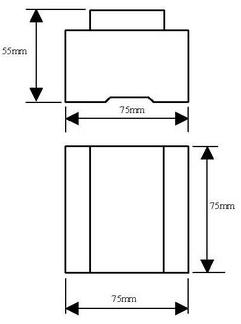

外型尺寸 |
75mm(宽)×75mm(长)×55mm(高) |
|
重量 |
约150克 |

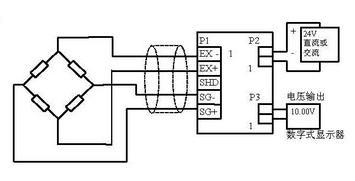

接线说明
P1:传感器接线输入
P2:电源输入
P3:电流或电压输出
P1:
1－激励电压输出-
2－激励电压输出+
3－屏蔽
4－传感器输入-
5－传感器输入 +
P2:
1－直流电压输入-或交流电压输入1脚
2－直流电压输入+或交流电压输入2脚
P3:
1－电流或电压输出+
2－电流或电压输出-
输出选择
i)输出形式选择
|
|
SW3 |
|
输出形式 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
DC0～20mA |
OFF |
OFF |
OFF |
ON |
ON |
ON |
OFF |
OFF |
|
DC4～20mA |
ON |
OFF |
ON |
OFF |
ON |
ON |
OFF |
OFF |
|
DC0～10V |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
OPEN=开路
CLOSE=短路
ii)灵敏度选择
|
灵敏度 |
SW1 |
|
1.5mV/V |
向下 |
|
3.5mV/V |
向上 |
iii)拆除胶盖
并列开关SW3位于最上一层电路板上,只需拆除透明胶盖即可
调校SW3.
开关SW1位于板之背面. 调校时, 必须拆除外壳之底部.
使用螺丝批把底壳之扣移向机内,并同时把底壳向下拉出,使下
壳脱离上壳.
