DJ-YC音叉式液位/物位开关

产品特点：

适应性强：被测液位不同的电参数、密度对测量均不产生影响。结构、搅动、湍流、气泡、

振动、中等粘度、高温、高压等恶劣条件对检测也无影响。

免于维修：由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运

便不需维护。

不需调校：由于音叉限位开关的检测不受被测介质电参数及密度影响，所以无论测量何种液

位/物位都不需现场调校。

典型应用：

◆自来水、矿泉水、纸浆、胶水、染料

◆泥浆、碱溶液、酸溶液

◆啤酒、饮料、可产生其他的液体

◆流动性好的固体粉料

主要技术指标：

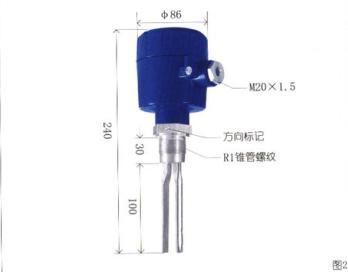

尺寸图

电气连接

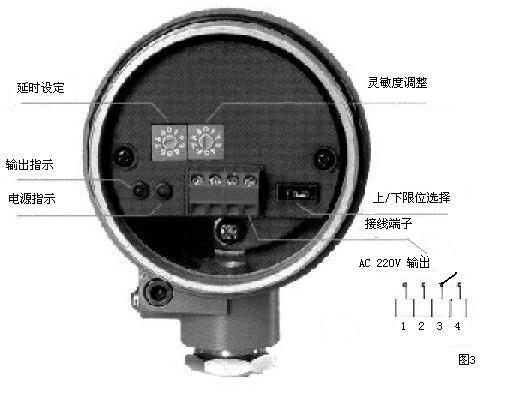

当传感器使用AC220V供电时接线方式如图3所示

当传感器使用DC24V供电时接线方式如图4所示

型号编制

1、确定普通型与特殊型

常温（小于100℃）、常压、中等粘度的液位及流动性好的固体粉料选择普通型产品。高温（大于100℃小于150℃）、高压（小于2.5MPa）腐蚀性的物料，选择特殊型产品。

2、确定供电方式

厂家提供AC220V和DC9～32V两种电源的供电方式。用户可根据各自的需要进行选择。当现场有大功率设备、变频设备时应尽量选用DC9～32V的供电方式。

3、探极长度的确定

当用户采用侧装时，叉体长度一般为100mm。

当用户采用顶装时，叉体延长长度为安装位置到报警动作点的距离减去100mm

注意事项：

1、极高粘度的液体及较大颗粒状物料不适用于改开关。

2、安装施工时注意叉体不要受到强烈冲击，一面损坏压电晶体。

3、测量粉尘及粘度较高的液体时，叉体的两个平行叉板应取与地面垂直的方式（此时叉体

方向标记应冲上或者冲下），以保证物料能容易地从叉板之间流出。

4、传感器的电源线及信号线应避免与其它大功率设备的电源线平行铺设、绞在一起、同走

一个穿线管。

5、输出驱动感性负载时（如交流接触器等）应该在负载两端并接“浪涌仰抑器”
