C230 –湿/湿差压传感器
西特（setra）C230是专为液体或气体差压测量而设计的湿湿型高输出低差压传感器。C230可用于最高静压达250psi的单向或双向差压测量。同时也可以用于腐蚀性液体和气体的测量。Model230对压力变化的响应速度比传统充液结构的传感器大约快20倍.C230封装满足NEMA4/IP65防护等级的要求，还可以选装一种3阀组组件，以便于传感器的安装维护。这种3阀组组件采用黄铜材料整体机加工制造，不需要内部连接管路，从而消除了内部泻露的危险，利用C230的排气螺钉可以方便地排出管路和压力腔中的空气。如与C230一起定购，工厂在发货时已按墙上安装或管路安装方式组成一体。（定购3阀组件代码为3V）
注：质量标准为美国军用标注：MIL-1-45208A和ANSI-Z5401-1,产品的标定源于NIST.
应用
能源管理系统
过程控制系统
气体或液体的流量监测
密封容器的液位测量
过滤网状态监测
优点
高精度
低差压
快响应速度
静压影响小
适用于气体和液体
干式电容结构
可选装3阀组组件
NEMA4/IP65防护等级
C230性能规范
|
性能参数
精度* |
±0.25%FS |
|
非线性 |
±0.20%FS（最佳拟合直线） |
|
迟滞 |
0.1%FS |
|
非重复性 |
0.05%FS |
|
温度影响*
补偿范围 |
-1～+65°C |
|
零点飘移 |
±1.80%FS/50°C |
|
量程飘移 |
±1.80%FS/50°C |
|
静态影响 |
零点飘移±0.004%FS/psig静压压力 |
|
分辨率 |
无限，仅受输出噪声限制（0.02%FS） |
|
静态加速度影响 |
2.0%FS/g最敏感轴 |
|
固有频率 |
500Hz(气态介质) |
|
预热漂移 |
±0.1%FS |
|
响应时间 |
30～50ms |
|
长期稳定性 |
0.5%FS/年 |
|
最大工作压力 |
250psi |
|
最大线压 |
100psi |
|
过载压力 |
<10psi(正负双压端) |
|
长期稳定性 |
0.5%FS/年 |
|
*精度为非线性，迟滞，非重复性的RSS值（方根和）
产品在21°C下进行标定，最大温度误差从此数据而来 |
|
环境参数
工作温度 |
-18～80°C |
|
存放温度 |
-54～121°C |
|
振动 |
5g,5～500Hz |
|
加速度 |
10g |
|
冲击 |
50g |
|
物理参数（C230） |
|
壳体材料 |
不锈钢/铝 |
|
电气连接 |
接线端子，ø24导线管开口 |
|
压力连接 |
与1/4"－18NPT内螺纹 |
|
压力腔体积 |
0.27立方英寸（正压口） |
|
0.08立方英寸（负压口） |
|
（采用1/4"NPT外螺纹安装，压力腔体积不包括1/4"NPT外螺纹接头的体积） |
|
重量 |
425g |
|
物理参数（3阀组组件） |
|
组件材料 |
黄铜 |
|
阀门（3） |
V1接正压端 |
|
V2接负压端 |
|
V3均压 |
|
阀门类型 |
90开/关阀门 |
|
管路连接 |
1/4"－18NPT内螺纹 |
|
结构尺寸 |
179mm×158mm×55mm |
|
重量 |
1134g |
|
电气数据（电压型） |
|
电路 |
3线（Exc，Out，Com） |
|
激励电压 |
9-30V用于0～5V输出 |
|
13～30V用于0～10V** |
|
输出 |
0～5V |
|
0～10V |
|
输出阻抗 |
100Ω |
|
*采用50kΩ负载进行标定，可在≥5000Ω负载下工作
**零点输出：厂家设定在±25mV（5V输出）或±50mV（10V输出）
满量程输出：厂家设定在±25mV（5V输出），±50mV（10V输出）范围内 |
|
电气参数（电流型） |
|
电路 |
2线 |
|
输出* |
4～20 mA |
|
外部负载 |
0～1000Ω |
|
最小供电电压（VDC） |
9+0.02×（接收器附加导线电阻） |
|
最大供电电压（VDC） |
30+0.004×（接收器附加导线电阻） |
|
*工厂用250Ω负载，24V电源来标定
**零点输出：厂家设定在±0.08mA范围内
满量程输出：厂家设定在±0.08mA范围内 |
|
压力介质
Model 230 |
与17-4PH不锈钢、300系列不锈钢、氟橡胶及硅橡胶“O”型密封圈相容的气体或液体 |
|
*17-4PH不锈钢不推介在氢气上使用,氢气应用建议选用戴丁纳橡胶O型圈型号 |
|
3阀组组件 |
与360黄铜、122铜、乙醛阀门及氰橡胶“O”型密封圈相容的气体或液体 |
压力范围
|
单向 |
|
压力范围psid |
高压端耐压psi |
低压端耐压psi |
|
0-1 |
20 |
2.5 |
|
0-2 |
40 |
5 |
|
0-5 |
100 |
12.5 |
|
0-10 |
100 |
25 |
|
0-25 |
250 |
62.5 |
|
0-50 |
250 |
12.5 |
|
0-100 |
250 |
250 |
|
双向 |
|
压力范围psid |
高压端耐压psi |
低压端耐压psi |
|
0～±0.5 |
20 |
1.25 |
|
0～±1 |
40 |
2.5 |
|
0～±2.5 |
100 |
6.25 |
|
0～±0.5 |
100 |
12.5 |
|
0～±10 |
200 |
25 |
|
0～±25 |
250 |
62.5 |
|
0～±50 |
250 |
125 |
如果对传感器施加高的差压过载时，零点输出将稍有偏移。当差压过载施加在低压端时，该偏移最高可能达到±10%FS，但其他参数不会改变。如果差压过载仅是单向的，用户可以用次差压来预置传感器，小幅度的过载不会造成新的飘移。工厂已通对传感器高压端施加最大过压来预置零点。

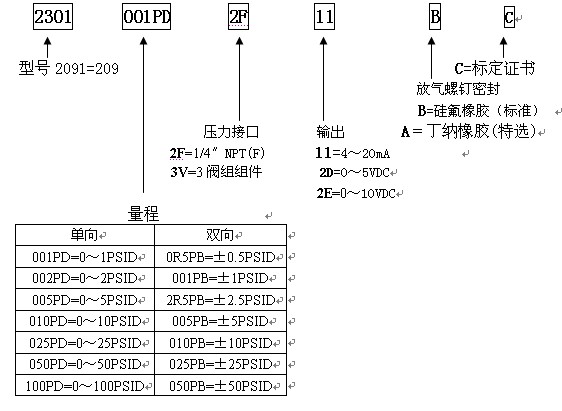

C230定购指南
示例：
NO.2301005PD2F11B是指Model 230传感器，0－5Psid单向量程，1/4"内NPT接口，4～20mA输出，氟/硅橡胶密封
示例:NO.2301005PD3V11B
是指Model 230传感器，0－5Psid单向量程，4～20mA输出，氟/硅橡胶密封，装配3阀组组件
