C264微差压传感器/变送器
◆单向量程0～0.1至0～100in.W.C.
◆双向量程0～±0.5至0～±50in.W.C.
◆适用于空气或非导电气体
介绍
对单向或双向压力范围,Setra的264系列可测量差压或表压,并将此差压转换为成比例的电信号输出.264系列提供有两种信号:0～5V和4～20mA输出.264系列可用于HVAC系统中测量管道中的压力或流量,在洁净工程中它监测洁净间的微小正压.
应用
暖通空调(HVAC)
能量管理系统
VAV及风扇控制
洁净工程
OEM
实验室及通风橱控制
烘箱增压及炉通风控制
医疗仪器及设备
优点
安装方便
0～5V和4～20mA模拟输出
误接线全保护
使用非调整直流电源供电
C264性能规范
|
性能参数 |
标准型 |
特选708 |
特选717 |
|
精度*(恒温下) |
±1.0%FS |
±0.4%FS |
±0.25%FS |
|
非线性（最佳拟合直线） |
±0.96%FS |
±0.38%F S |
±0.22%FS |
|
迟滞 |
0.1%FS |
0.1%FS |
0.1%FS |
|
非重复性 |
0.05%FS |
0.05%FS |
0.05%FS |
|
温度影响 |
|
温度补偿范围 |
-18～65℃(0～150℉) |
|
零点/满程飘移%FS/℉(℃) |
0.033(0.06) |
|
最大线压 |
10psi |
|
过载压力 |
<10psi(正负双压端) |
|
长期稳定性 |
0.5%FS/年 |
|
安装位置影响 |
范围 |
零点偏移 |
|
产品标定时将膜片垂直放置 |
0～5 in.W.C.
0～2.5 in.W.C.
0～1.0 in.W.C.
0～0.5 in.W.C. |
0.14
0.22
0.50
0.60 |
*为非线性，迟滞，非重复性的RSS值（方根和）
|
环境和机械参数
温度 |
工作温度-18～65°C，存放温度-54～121°C |
|
壳体 |
填充玻璃的聚酯 |
|
安装 |
在可移动的镀锌钢底座上有4个螺丝孔。（为2.75英寸搭锁式轨道而设计的安装尺寸） |
|
电气连接 |
螺丝接线柱在壳体顶部 |
|
压力连接 |
与1/4"软管相连的3/16"塔头形的黄铜接口 |
|
重量 |
285g |
|
零点和量程调整 |
可在壳体顶部进行 |
|
压力介质 |
用于空气或类似的非导电气体 |
C264电气数据（电压输出型）
|
电路 |
3线（Exc，Out，Com） |
|
激励电压 |
9-30V，<10mA |
|
输出 |
0～5V |
|
零压时的双向输出 |
2.5V |
|
输出阻抗 |
100Ω |
*采用50kΩ负载进行标定，可在负载≥50kΩ时工作
**零点输出：厂家设定在±50mV（特选精度的为±25mV）
满量程输出：厂家设定在±50mV（特选精度的为±25mV）
C264电气数据（电流输出型）
|
电路 |
2线 |
|
输出 |
4～20mA** |
|
零压时的双向输出 |
12mA** |
|
电气负载 |
0～800Ω（工厂用250Ω负载，24V电源来标定） |
|
最小供电电压（VDC） |
9+0.02×（接收器附加导线电阻） |
|
最大供电电压（VDC） |
30+0.004×（接收器附加导线电阻）
供电电压的变化对变送器的影响<0.02mA/V |
**零点输出：厂家设定在±0.16MA（特选精度为±0.08MA）
满量程输出：厂家设定在±0.16MA（特选精度为±0.08MA）

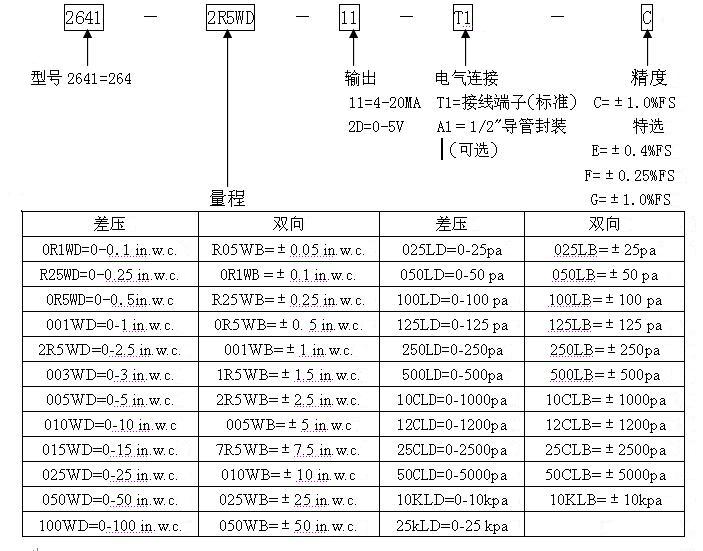

定购指南（C264选型代码表）
例如：产品代码为26412R5WD11T1C，表示Model 264,0～2.5in.w.c.压力范围， 4-20mA输，接线端子的电气连接方式，±1.0%精度
