22IC&26IC系列本安型工业压力变送器
◆通过EXⅡ 1G,EEX iaⅡCT4型（－20°C≦Ta≦75°C）认证
◆表压范围从0.5bar至400bar,绝压范围为0至25bar
◆电压输出型和2线4－20mA电流输出型
◆接液部件全部为不锈钢
22IC系列和26IC系列本安型压力变送器通过欧洲最新调谐标准（ATEX）认证，采用全不锈钢结构的设计，可应用于最困难恶劣的环境，不必密封或安装防油层。
由于采用Gems公司的CVD传感器和ASIC技术，22IC系列和26IC系列具有长期的可靠性，卓越的性能和长期的稳定性，可以保证具有长期使用寿命而无需定期维护。
对22IC系列和26IC系列，提供多种选择符合IP65要求的压力接头与配件或各种电气连接器，而全投入式则符合IP68 200mwg压力计的要求。
技术规格
|
输入 |
|
压力范围 |
真空至400bar(6000psi)表压，0～25bar绝压 |
|
耐压 |
2FS(400bar时为1.5FS，,≥5000psi) |
|
破坏压力 |
>35×FS时≦6bar(100psi)
>20×FS时≥60bar(1000psi)
>5×FS时≦400bar(6000psi) |
|
疲劳寿命 |
设计超过100,000,000个满量程循环 |
|
性能 |
|
长期漂移 |
0.2%FS/年 (不逐年累积) |
|
精度 |
0.25%FS标准值（可选0.15%FS） |
|
温度误差 |
1.5%FS标准值 （可选1%FS） |
|
补偿温度 |
-20°C～80°C |
|
工作温度 |
-40°C～125°C对于电气代码A,B,C而言
-20°C～80°C对于电气代码G而言
-20°C～50°C对于电气代码F,M,3而言 |
|
零点允差 |
1%量程 |
|
量程允差 |
1%量程 |
|
机械构造 |
|
压力端口 |
参见订购单 |
|
接液部件 |
17-4PH不锈钢 |
|
电气连接 |
参见订购单 |
|
外壳 |
316不锈钢,17-4PH不锈钢
IP65对于电气连接代码A,B,C,G,3
IP67对于电气连接代码“F”而言
IP68对于电气连接代码M而言 |
|
振动 |
正弦曲线，峰值35g，5－2000Hz |
|
加速测试 |
任意方向上施加100g稳定加速，1bar(15psi)范围时为
0.032%FS/g400bar(6000psi)范围时按对数递减至
0.0007%FS/g |
|
冲击 |
经受住国际电工委员会IEC68-2-32程序1自由落体试验 |
|
认证 |
CE |
|
重量 |
约100克(电缆重量另加：75g/m) |
特有技术规格
|
电压输出 |
|
输出 |
参见定购单 |
|
供电电压（VS） |
高于满量程输出电压1.5V，最大可达25.5V |
|
供电电压灵敏性 |
0.01%FS/V |
|
最小负载电阻 |
（满量程输出/2）KΩ |
|
电流消耗 |
电压输出为7.5V时，电流约为6mA |
|
电流输出 |
|
输出 |
4～20mA(2线) |
|
供电电压（VS） |
24Vdc,温度超过100°C 时供电电压限于24 Vdc) |
|
供电电压灵敏性 |
0.01%FS/V |
|
最大回路电阻 |
（Vs-7）×50Ω |
接线规格
|
接线代码 |
电流输出4－20mA |
电压输出 |
|
|
（＋） |
（－） |
接地 |
输入＋ |
公用 |
输出＋ |
接地 |
|
A,B,G工业DIN |
插脚 |
1 |
2 |
4 |
1 |
2 |
3 |
4 |
|
C 10－6卡口 |
插脚 |
A |
B |
E |
A |
C |
B |
E |
|
D 电缆 |
|
R |
BK |
屏蔽线 |
R |
BK |
W |
屏蔽线 |
|
F IP67电缆 |
|
R |
BK |
屏蔽线 |
R |
BK |
W |
屏蔽线 |
|
1 8－4卡口 |
插脚 |
A |
B |
D |
A |
C |
B |
D |
|
3 导管与电缆 |
|
R |
BK |
屏蔽线 |
R |
BK |
W |
屏蔽线 |
|
M 投入式IP68至200米 |
|
R |
BL |
屏蔽线 |
R |
W |
Y |
屏蔽线 |

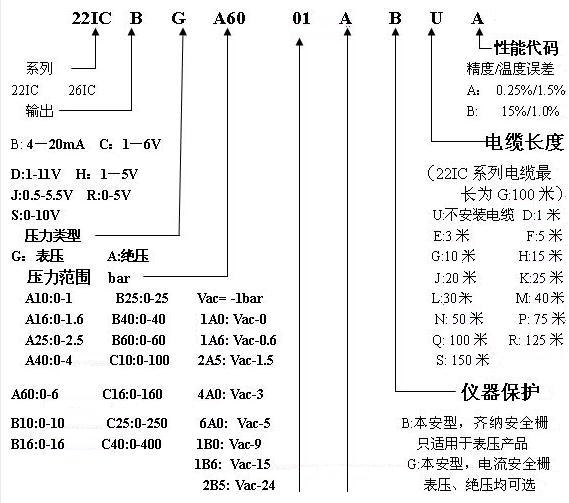

订货指南
说明：
1、 可提供其他压力范围，最小量程是500mbar(7.5psi)，请联系厂家
2、 最大的电缆长度允许到150米。2200系列选择从“U”到“G”
