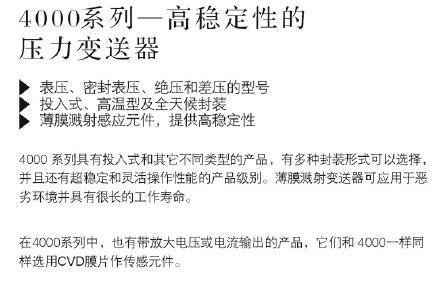

4000压力传感器
◆表压、密封、绝压和差压型
◆投入式、通用型和防风雨外壳
◆使用溅射传感元件，稳定性高
4000系列具有超常稳定性和其他性能参数，它有多种外壳类型，从投入式到差压式应有尽有.4000系列使用溅射传感元件，实现了应变仪材料、绝缘材料、17－4PH不锈钢传感元件的分子溶 合，使传感器具有最稳定的结构。组装了溅射传感元件，使产品适用于条件恶劣需要进行长期精确实验室级测量的应用场合。
4000系列还包括一系列高性能的放大传感器，可以输出电压和电流。这些实验室规格传感器使用与 4000系列传感器相同的溅射薄膜传感器。
技术规格
|
输入 |
|
压力范围 |
0～1，0～690bar |
|
耐压 |
2×FS （1.5×FS适用于Inconel材质端口） |
|
破裂压力 |
>35×FS，≤10bar（150psi）压力范围
>15×FS，≤100bar（1500psi）压力范围
>8×FS，≤690bar（10，000psi）压力范围 |
|
疲劳寿命 |
设计超过3,000,000次满量程循环 |
|
公用线压力 |
最大60bar绝压（850psia），仅指压差装置 |
|
性能 |
|
输出 |
30mV±1%(提供证书)
（4010，25～33 mV） |
|
供电电压 |
10Vdc,校准值（最大15Vdc） |
|
长期偏移 |
0.06%/年，不逐年累积 |
|
性能代码 |
精度 |
任何50°C误差带内的温度误差在－54°C至120°C之间 |
|
|
标准值 |
标准值 |
|
J |
0.1%量程 |
1.2%量程 |
|
K |
0.1%量程 |
0.6%量程 |
|
L |
0.08%量程 |
0.6%量程 |
|
M |
0.08%量程 |
0.3%量程 |
|
补偿温度 |
-54°C～120°C |
|
工作温度 |
-54°C～135°C 对扭锁连接C而言
-54°C～120°C 对电缆连接装置D而言
-20°C～50°C 对投入式装置M而言 |
|
零点允差 |
0mV±1mV，对性能代码J和K而言，
0mV±0.6mV，对性能代码L和M而言 |
|
电桥电阻 |
2200～5250Ω |
|
机械结构 |
|
压力端口 |
参见订购单 |
|
接液部件 |
17－4PH不锈钢(可选Inconel合金)
17－4PH和15－7含钼不锈钢≤1.6bar(30psi)
差压型：仅让干燥非腐蚀性气体通过参考端口 |
|
电气连接 |
电气代码“N”5插脚规格10接头，
电气代码“C”6插脚，规格10接头 |
|
外壳 |
321不锈钢
IP40对于电气连接代码C而言（表压数据）
IP65对于电气连接代码C而言（绝压或者密封压力类型）
IP66（防风雨）对于电气连接代码D而言
IP68（投入式）对于电气连接代码M而言 |
|
振动 |
正弦曲线，峰值35g，5～2000Hz |
|
冲击 |
经受住国际电工委员会IEC68-2-32程序1的自由落体试验 |
|
认证 |
CE |
|
重量 |
约150g（另加电缆重量） |
说明：对Inconel合金，在2.5bar（30psi）压力范围时，输出是25 mV±1%
连接代码
|
连接代码 |
电压输出 |
|
|
输入＋ |
输出+ |
输出－ |
输入－ |
外壳接地 |
|
C“10－6卡口” |
A |
B |
C/F |
D/E |
|
|
D防风雨电缆 |
红色 |
黄色 |
蓝色 |
白色 |
屏蔽 |
|
M IP68电缆 |
红色 |
黄色 |
蓝色 |
白色 |
屏蔽 |
压力端口
|
代码 |
说明 |
|
不锈钢 |
Inconel |
|
|
OO |
OK |
G1/4内螺纹 |
|
AO |
AK |
G1/4AT外螺纹 |
|
KO |
KK |
7/16－20UNF-3A外螺纹 |
|
MO |
MK |
M14×1.5外螺纹 |
|
PO |
PK |
G1/2 AT外螺纹 |
|
BO |
BK |
1/4－18NPT外螺纹 |
|
GO |
GK |
1/2－1/4NPT外螺纹 |
|
SO |
SK |
7/16－20UNF-3A,MS33656F4 |
|
10 |
10 |
塑料鼻锥 |
|
20 |
20 |
带节流阀的塑料鼻锥 |
|
30 |
30 |
沉锤鼻锥 |
|
差压输出 |
|
OD |
G1/4内螺纹，不锈钢，G1/8内螺纹，不锈钢 |
|
OL |
G1/4内螺纹，Inconel，G1/8内螺纹，不锈钢 |
压力代码
|
4000型以bar计压力范围 |
压力范围代码 |
表压G
绝压 A
密封 S
差压 U |
|
0－1 |
A10 |
G,A,U |
|
0－1.6 |
A16 |
G,A,U |
|
0－2.5 |
A25 |
G,A,U |
|
0－4 |
A40 |
G,A,U |
|
0－6 |
A60 |
G,A,U |
|
0－10 |
B10 |
G,A,U,S |
|
0－16 |
B16 |
G,A,S |
|
0－25 |
B25 |
G,A,S |
|
0－40 |
B40 |
G,A,S |
|
0－60 |
B60 |
G,A,S |
|
0－100 |
C10 |
G,A,S |
|
0－160 |
C16 |
G,A,S |
|
0－250 |
C25 |
G,A,S |
|
0－400 |
C40 |
G,A,S |
|
0－600 |
C60 |
G,A,S |
|
0－690 |
C69 |
G,A,S |
最后两项的薄膜和内压力端口使用Inconel，外部连接器以不锈钢或Inconel。

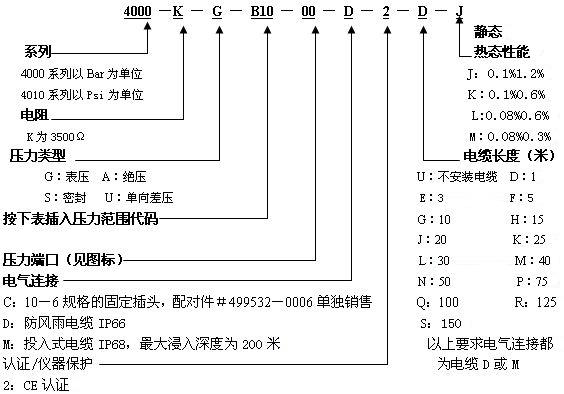

选型指南
说明：差压数据型装置仅以电气连接代码C和性能代码L或M供货
尺寸图
|
|
|
