C209压力传感器/变送器

C209系列压力传感器/变送器是专门为工业应用而设计的,其标准配置的产品满足了在工业现场恶劣条件下,对压力传感器/变送器各方面性能的要求,另外,Setra可根据大型OEM制造商的具体使用情况,重新设计或改进209/C209的性能,使它能够满足应用中的特殊要求.

209/C209采用了17-4PH不锈钢膜片和不锈钢电极构成可变电容.它体积小,重量轻,与系统设计能达到最佳匹配不锈钢敏感元件和采用ASIC的信号处理电路封装在坚固的外壳中,保证了209系列具有很好的性能,很高精度和长期可靠性.众多的特选项可满足OEM制造商对接线方式,使用环境及产品性能的特殊要求.

209/C209性能规范

性能参数精度(恒温下)*	±0.25%FS
非线性(最佳拟合直线)	±0.22%FS
迟滞	0.10%FS
非重复性	0.05%FS
温度影响补偿范围	-20～80℃(-4～176°F)
零点漂移	±1.8%FS/50℃(±2%FS/100°F)
量程漂移	±1.3%FS/50℃(±1.5%FS/100°F)
响应时间	5ms(典型值)
稳定性	0.5%FS/年
*精度为非线性、迟滞、非重复性的RSS(方和根)值
压力介质	与17-4PH不锈钢相容的气体或液体.(不推荐使用氢气)
209电气参数(电压型)
电路	3线(Com,Out,Exc)
激励电压	9～30VDC
满量程输出	5.5VDC(采用9～30VDC激励电压) 4.5VDC(采用5VDC激励电压) 出厂时设定在±50mV范围内
零点输出	0.5VDC,出厂时调整在±50mA范围内
输出阻抗	＜10Ω
环境参数工作温度	-40℃～+85℃(-40°F～185°F)
存放温度	-40℃～+85℃(-40°F～185°F)
振动	20g(MIL-STD202,Method204,Cond.C)
冲击	200g(MIL-STD202,Method213B,Cond.C)
环境适应性	全天候
C209电气参数(电流型)
电路	2线
满量程输出	20mA,出厂时设定在±0.16mA
零点输出	4mA,出厂时设定在±0.16mA
负载	0～800Ω(工厂采用24VDC电源,250负载标定)
最小供电电压(VDC)	=9+0.02X(接收装置附加导线电阻)
最大供电电压(VDC)	=30+0.004X(接收装置附加导线电阻)
物理参数
壳体	不锈钢和聚对苯二甲酸丁二醇酯
敏感元件	17-4PH不锈钢
电气联接	0.6米/2英尺多芯电缆
压力联接	1/4＂-18NPT外螺纹,采用17-4PH不锈钢
通气	经电缆
重量	约65g(2.3盎司)

表压与复合压范围

（可提供≥200Psi的密封表压）

量程PSI	耐压PSI	破裂压PSI
0～1（约6.89Kpa）	2	250
0～2（约13.8Kpa）	4	250
0～5（约34.5Kpa）	10	250
0～10（约68.9Kpa）	20	500
0～25（约172Kpa）	50	500
0～50（约344Kpa）	100	750
0～100（约689Kpa）	200	1000
0～200（约1.38Mpa）	400	2000
0～250（约1.72Mpa）	500	2000
0～500（约3.45Mpa）	1000	3000
0～1000（约6.89Mpa）	2000	5000
0～2000（约13.78Mpa）	3000	6500
0～3000（约20.67Mpa）	4500	7500
0～5000（约34.45Mpa）	7500	10000
0～10000（约68.9Mpa）	12500	20000
～14.7（真空度）	10	15

注：也提供压力单位为Bar的产品，请咨询厂家。

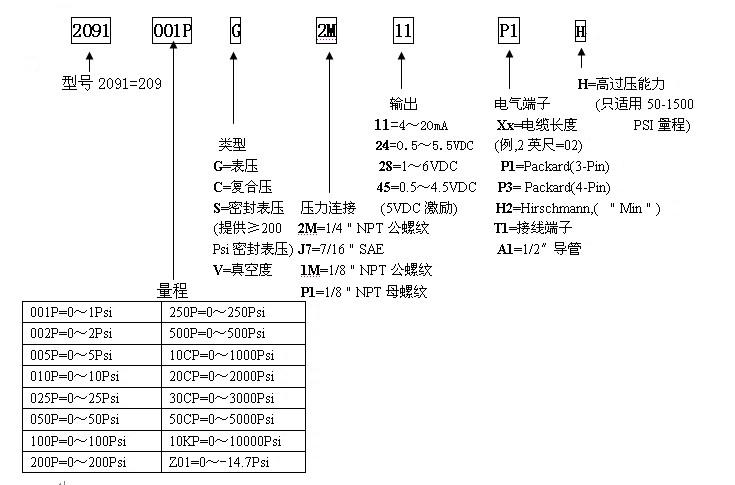

209/C209订购指南

NO：2091050PG2M1102

是指209变送器（C209）测压范围0～50Psig，1/4＂NPT压力联接件，4～20mA输出，带2英尺电缆。
