产品名称：
|
LFSD轮辐式传感器
|
|
型 号：
|
LFSD
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
LFSD轮辐式传感器
技术参数:
|
准确度等级
最大检定分度数 |
C1
1000 |
|
最大秤量 |
1.2,3,5,10,20,30,50，100，200，300t |
|
传感器毛重 |
2.4,6.1,11,15,39.4,59,120Kg |
|
最小检定分度值 |
0.1% of Cn |
|
灵敏度 |
2.0±0.01mV/V |
|
零位输出 |
±0.04 mV/V |
|
温度对灵敏度的影响* |
< ±0.0123% of Cn/k |
|
非线性 * |
< ±0.050% |
|
蠕变（30分钟） |
±0.05%FS |
|
重复性 * |
< ±0.030% |
|
滞后误差 * |
< ±0.050% |
|
正常工作温度范围 |
-10～40℃(15～105oF) |
|
允许工作温度范围 |
-30～70℃(-20～160oF) |
|
存放温度范围 |
-50～85℃(-60～185oF) |
|
输入阻抗〔红(+)-黑(-)〕 |
770 ±30Ω(ohms) |
|
输出阻抗〔绿(+)-白(-)〕 |
700±5Ω(ohms) |
|
绝缘阻抗 |
2(50VDC) GΩ |
|
推荐激励电压 |
0.5～24 VDC(DC/AC) |
|
最大激励电压 |
36VDC(DC/AC) |
|
安全极限载荷 |
150% of Cn |
|
破坏极限载荷 |
300 % of Cn |
|
密封等级 |
IP67 |
|
材质 |
合金钢 |
|
可使用场合 |
防爆 (Ex ib II CT4) 级 |
* 非线性，重复性，滞后误差和温度对灵敏度输出的影响等参数为典型的参数，以上参数最终符合 OIML R60 误差带的要求。

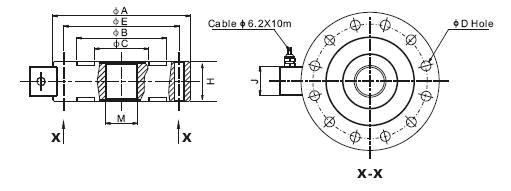

尺寸图
|
量程（t） |
A |
B |
C |
D |
E |
H |
J |
M |
|
1-5 |
113 |
75 |
43 |
8-Φ7 |
97 |
35 |
32 |
M24×2 |
|
10,20 |
155 |
100 |
60 |
12-Φ11 |
130 |
45 |
32 |
M36×2 |
|
30 |
180 |
120 |
80 |
12-Φ13 |
150 |
58 |
32 |
M42×2 |
|
50 |
205 |
120 |
80 |
16-Φ13 |
165 |
64 |
32 |
M42×2 |
|
100 |
280 |
175 |
125 |
16-Φ17 |
228 |
90 |
48 |
M70×3 |
|
200 |
296 |
216 |
140 |
16-Φ22 |
256 |
120 |
48 |
M90×3 |
|
300 |
346 |
218 |
180 |
16-Φ26 |
282 |
180 |
48 |
M120×3 |

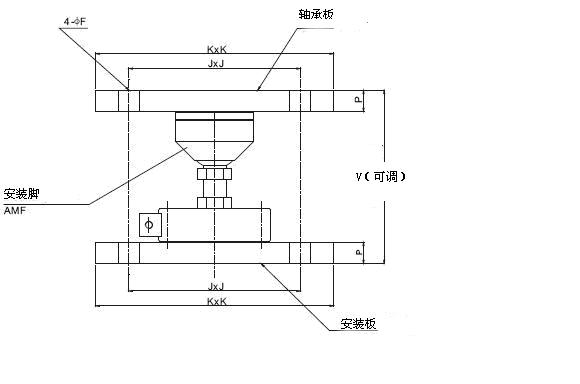

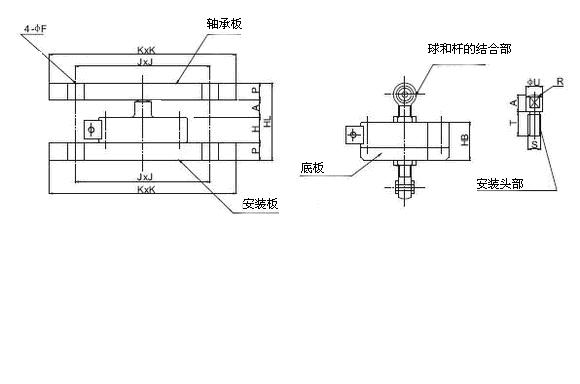

应用举例:
|
量程（t） |
A |
F |
HB |
HL |
J |
K |
P |
R |
S |
T |
U |
|
1-5 |
18 |
14 |
64 |
89 |
128 |
150 |
23 |
85 |
M24×2 |
25 |
27 |
|
10,20 |
22 |
18 |
90 |
123 |
140 |
200 |
28 |
150 |
M36×2 |
38 |
45 |
|
30 |
32 |
18 |
108 |
156 |
170 |
225 |
33 |
180 |
M42×2 |
48 |
54 |
|
50 |
42 |
18 |
114 |
182 |
200 |
250 |
38 |
200 |
M42×2 |
54 |
64 |
|
100 |
48 |
18 |
|
238 |
290 |
325 |
50 |
300 |
M70×3 |
79 |
102 |
|
200 |
60 |
18 |
|
340 |
330 |
365 |
80 |
300 |
M90×3 |
79 |
136 |
|
300 |
80 |
18 |
|
460 |
370 |
405 |
100 |
500 |
M120×3 |
90 |
160 |
|
|
|
