LL光电液位传感器

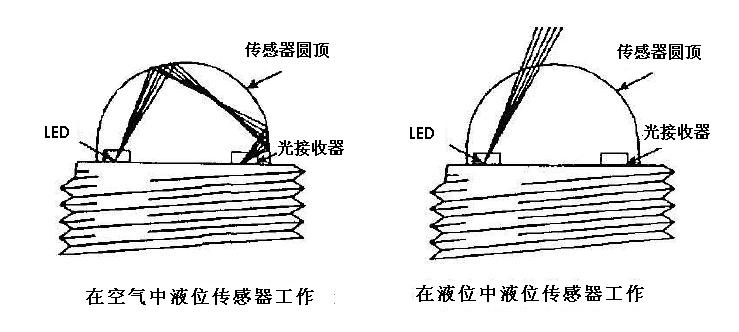

霍尼韦尔LL系列液位开关可提供非常准确。可靠的液位测量。1个LED和1个的光电接收器被放入塑料的半圆球内，根据光的内部反射原理，当无液体时，绝大多数LED光都会都会被光电接收器收到，当液面覆盖球表面时，圆球顶与液体截面的折射系数发生变化，光电接收器收到LED光将会减少，因此输出将会发生变化，开/关输出信号能直接与PLC相连。
传感元件被密封在聚砜铸模圆球内，外壳为聚砜，镀镍黄铜或不锈钢，能用于测量多种液体。传感器能承受362psi的压力及85℃的使用温度（高温型为125℃），聚砜（polysulfome）铸模圆环是一种理想的热塑材料，能抵抗诸如—酸液、碱液、盐液、洗洁精和碳氢油的侵袭。
典型运用：
★储存罐-高、低液位报警、储存罐满或空
★冷却液位传感
★压缩机
★机械加工-有无润滑和切削油检测
★汽车、重型机械、铁路设备的油箱液位检测
特点：
★工业环境使用-镀镍黄铜或不锈钢，内置电源电压稳定器，固态结构，密封
★对许多有害的化学物质及压力的抵抗力-聚砜铸模圆球
★高性能—宽范围测量介质，快速响应，高重复性
★准确的液位测量
★高价值—低成本，无须维修
★安装容易
技术参数
|
工作模式 |
用户定义的单点开/关 |
|
重复性（mm） |
±1 |
|
迟滞（mm） |
1（根据液体） |
|
反应时间 |
液体上升-50us
液体下降-1s max（乙醇）
其他液体反应时间根据其粘度 |
|
机械指标 |
|
安装 |
内部安装/外部安装可选 |
|
端子 |
250 mm引线（标准）
蓝 0v
黑 Anode正极
绿 Output
红 Vcc |
|
材料 |
园顶 聚砜或Trogamid
外科 不锈钢或镀镍黄铜 |
|
尺寸 |
塑料 金属
园顶 3.5mm radius 3.5mm radius
螺纹 M12×1 1/2”BSPT
六角 19mm 24mm |
|
环境指标 |
|
工作温度（℃） |
标准 -20to85
高温 -50 to 125 |
|
使用温度 |
标准 -40 to100
高温 -50 to150 |
|
湿度 |
对性能无影响 |
|
振动/冲击 |
认证试验20到2000Hz在20g时
MIL-STD-883B2007.1 |
|
压力（bar）
（仅指螺纹传感器） |
0-5（塑料外壳）
0-25（金属外壳） |
|
环境光线限制（mW/cm2） |
0.5在工作时 |
|
电气指标 |
|
供电电压（Vcc） |
-40℃to85℃ 5到16V
+85℃to125℃ 5±0.2V |
|
LEDVf |
|
|
供电电流 |
OptoschmitIs 8mA Typ
LEDI led 30 to 40mA |
|
输出沉电流Io |
@25℃ 40mA max
@125℃ 20mA max |
常用型号
|
推荐型号 |
类型 |
|
LL101000 |
常温 |
|
LL101101 |
常温 |
|
LL103101 |
常温 |
选型举例：
|
|
型号 |
， |
|
|
|
普通型 |
高温型 |
描述 |
|
聚矾 |
LL101000
LL102000
LL103000
LL104000
LL105000 |
LL101101
LL102101
LL103101
LL10401
LL105100 |
7mm,M12×1螺纹，外部安装
7mm,M12×1螺纹，外部安装
10mm,M12×1螺纹，外部安装
推入型，直径16.5-17.5，外部安装
推入型。直径10，内部安装 |
|
镀镍黄铜 |
LL20500-1
LL20500-1 |
LL205102-1
LL205112-1 |
180 mm导线/护套
1 mm导线/护套 |
|
不锈钢 |
LL305002-1
LL305012-1 |
LL305102-1
LL305112-1 |
180 mm导线/护套
1 mm导线/护套 |
注：常温型内含腈橡胶（nitrile）O型圈，高温型内含氟化橡胶viton型圈

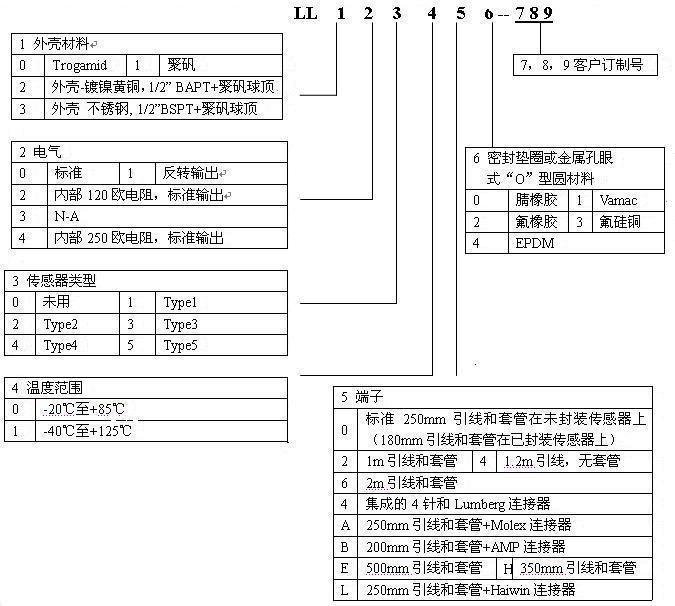

订货指南
注：并非所以组合型号都提供

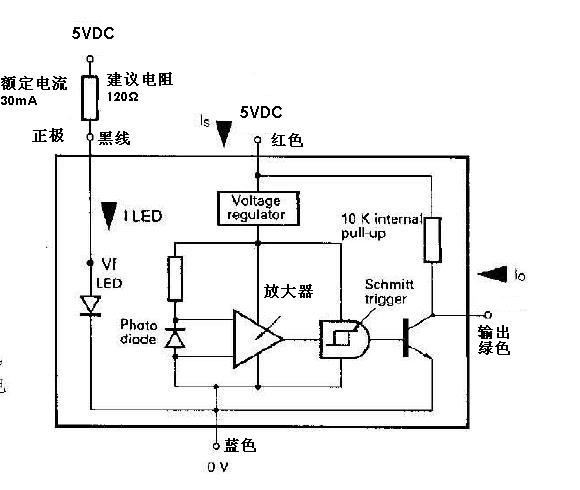

电气连接
警告：
传感器LED输出（黑线）不能与电源直接相边，必须串接限流电阻。5V电源我们推荐120欧电阻，可以用下列公式推算串接电阻：Rs=Vs-1.2V/30Ma，电源电压不能反接或过压
安装尺寸（仅供参考）
