3000系列-Hymap压力变送器
使用调零电位计可对较小的工艺影响进行校正
具有高的抗震和防震性，应用时性能可靠性
高性能溅射薄膜技术
温度极限范围内的产品性能极佳
有RFI/EMC保护，30V/m
Hymap压力变送器的设计使其能在恶劣的操作和环境条件下，即使经百万次循环也能获得可重复的性能。溅射薄膜传感器可以在各种工作温度和极大振动冲击条件下确保卓越性能。Gems公司ASIC(特定用途集成电路)可提供多种输出选择，提供最佳温度性能；机械调零电位计可对较小的系统偏移进行修正，从而可提供最适宜的精确度。不锈钢外壳消除了可能的渗漏通道，提供坚固构架，整体式的氟橡胶密封件确保了高压密封。
技术规格
|
输入 |
|
压力范围 |
0至60，100，160，250，400，600，700bar |
|
耐压 |
2×满量程（FS） |
|
破裂压力 |
压力线性减少到40bar时，≤20×FS, |
|
400bar时，≥8×FS
700bar时，＞5×FS |
|
疲劳寿命 |
设计超过100，000，000次满量程循环 |
|
性能 |
|
长期漂移 |
0.05%FS/年 |
|
精度 |
0.15%FS，标准值 |
|
重复性 |
最大0.03%FS |
|
温度误差 |
1.5%FS,标准值 |
|
补偿温度 |
-40℃至120℃ |
|
工作温度 |
-40℃至120℃，电缆限制在0℃至100℃ |
|
零点允差 |
0.5%FS可调，使用电位计±1.5% |
|
量程允差 |
1%量程 |
|
机械结构 |
|
压力端口 |
G1/4软密封（供有氟橡胶密封件-30℃）或1/4〃NPT，用于最低温度时 |
|
接液部件 |
17-4PH不锈钢 |
|
电气连接 |
IP67电缆
大型符合DIN43650的接头，带配对接头 |
|
外壳 |
IP65,代码G |
|
|
IP67,代码F |
|
振动 |
正弦曲线，峰值35g，5Hz至2000Hz |
|
加速度 |
在任意方向施加100g的稳定加速度，1bar（15psi）范围时为0.032%/FS/g，400bar（6000psi）范围时，按对数递减至0.0007%FS/g |
|
冲击 |
经受住按国际电工委员会IEC68-2-32程序1的自由落体试验 |
|
认证 |
CE |
|
重量 |
约110g（另加电缆重量：75g/m |
|
连接代码 |
电流输出4mA-20mA |
电压输出 |
|
|
（+） |
(-) |
接地 |
+输入 |
公用 |
输出+ |
接地 |
|
G符合DIN43650标准的固定插头 |
1 |
2 |
4 |
1 |
2 |
3 |
4 |
|
F电缆压盖密封 |
R |
BL |
屏蔽线 |
R |
W |
Y |
屏蔽线 |
电缆图例 R=红色 BL=蓝色 W=白色 Y=黄色
特有技术规格
|
电压输出 |
|
输出 |
参见订购单 |
|
供电电压（Vs） |
高于量程输出电压1.5Vdc，最大可达35Vdc |
|
供电电压灵敏性 |
0.01%FS/V |
|
最小负载电阻
电流消耗 |
（满量程输出/2）KΩ
电压输出为7.5V时，电流约为6mA |
|
电流输出 |
|
输出 |
4mA-20mA（2线） |
|
供电电压（Vs） |
24Vdc（7Vdc-35Vdc） |
|
供电电压灵敏性 |
0.01%FS/V |
|
最大回路电阻 |
（Vs-7）0Ω |
|
比例输出 |
|
输出 |
0.5V至4.5V |
|
供电电压 |
5V±0.25Vdc |

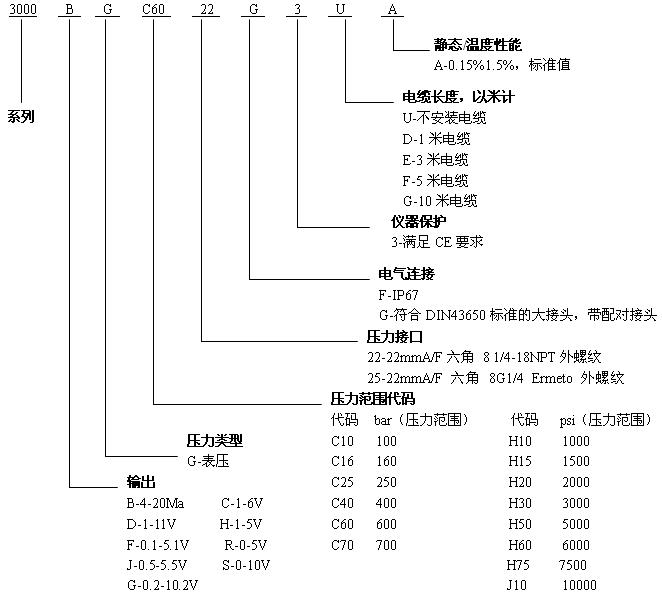

选型指南
