FLT5010系列射频导纳物位开关是通用型点位控制仪表，主要用于限位控制和报警，适用于绝大多数应用场合。FLT5010系列射频导纳物位开关由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成，传感器有多种型号可选，仪表可选整体或分体安装。
FLT5010系列射频导纳物位开关是利用高频无线电波测量探头、物料与容器壁之间导纳的变化量，以实现对物位的检测。导纳是电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成。该方法防挂料性能更好、工作更可靠、测量更准确、适用于更多应用场合。
FLT5010系列射频导纳物位开关具有专用的电路用以消除积聚于探测极棒与防护套之间、探测极棒与容器壁之间的物料所造成的影响，彻底解决由于挂料而引起的误动作。继电器的闭合与断开输出延迟时间可调整。通过改变继电器的触点状态、单键测试功能可用于测试探测极棒是否正常。
免维护：不像阻旋、振动棒或其它机械式开关，其部件不会产生堵塞、折断、损坏或磨损，
不需要定期维护或更换
防挂料：Driven-shield电学设计使其可以忽略挂壁或传感元件挂料的影响，无需定期清洁
或重复调试
应用广泛：过程温度从-183℃到+815℃，压力从真空到100bar
电器连接：双电器接口设计，使接线过程更为安全、方便
驱动能力强: 中心端到屏蔽端之间500Ω,屏蔽端到地之间150Ω
火花防护：内置1000V火花防护、浪涌抑制和瞬态冲击抑制以保护电路单元工作正常，不
受损坏
安装简单：仪表可以通过罐上的螺纹口或法兰进行安装，可自行选择整体或分体安装方式，
简单方便，调试容易、快捷
◆应用领域：电力、冶金、石油、化工、建材、食品、医药、水利、市政
◆适应场所：池、罐、仓、塔、槽、釜
◆适用介质：水、各种污水、化学药剂、石油原油、石油成品油、液化石油气、原煤、
煤粉、煤浆、水泥、催化剂、矿石、玻璃、谷物等各种液体、固体、浆体。
◆典型应用：
故障保护时，高/低物位报警；
飞灰仓、粉仓、煤仓；
高物位报警；
低物位报警；
斜槽物位阻挡/斜槽堵塞。
|
输出量 |
DPDT继电器，触点容量 220VAC 1A 有感，5A无感 |
|
|
|

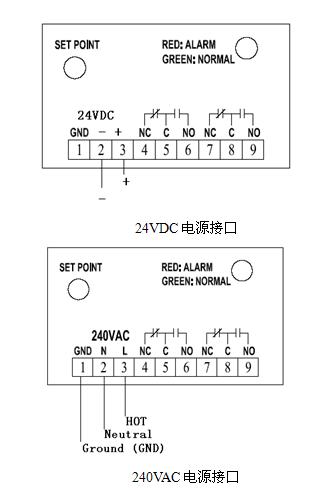

电源 |
供电电压 |
交流系统：标准：185～255VAC 50/60Hz. 5W (最大)
可选：95～135VAC 50/60Hz. 5W (最大)
直流系统：24VDC系统：19～29VDC输入 3W (最大) |
|
电气接口 |
3/4″NPT |
|
|
|
一般参数 |
延时(可选) |
1～55秒 |
|
灵敏度 |
0.3pF或更小 |
|
高低位报警 |

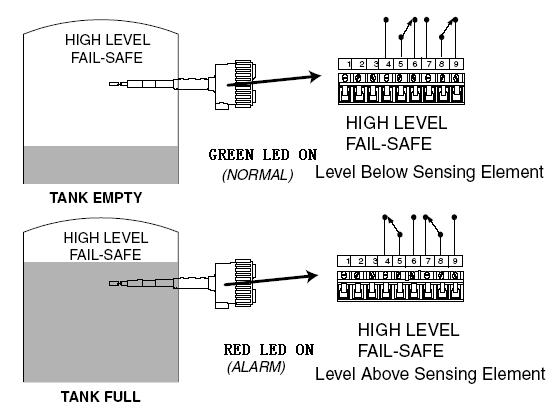

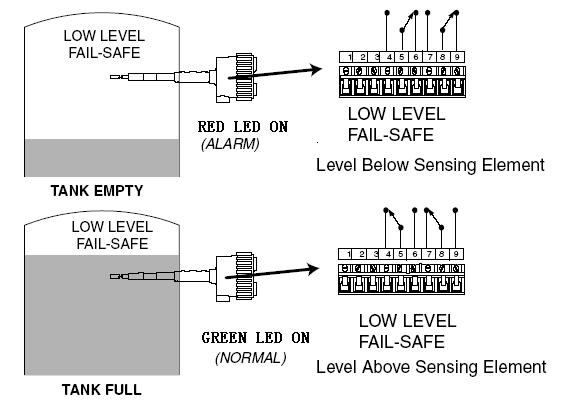

现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式) |
|
稳定性 |
0.1pF/6个月(最大漂移) |
|
安全栅 |
内置三重防护安全栅 |
|
滤波器 |
内置滤波器 |
|
|
|
环境条件 |
环境温度 |
-40～75℃ |
|
温度影响 |
0.15pF/30℃ |
|
线电压影响 |
0.2pF/20V |
|
|
|
过程连接 |
螺纹 |
G1",NPT 1" |
|
法兰 |
DN 25…..DN150(PN40/PN16).ANSI 1"……8"(150Lb/300Lb) |
|
分体电缆 |
标准长度为7.65米，最长45.7米(仅对分体) ,普通型耐温71℃，高温型耐温232℃可选。 |
|
插入长度 |
标准18"(IL)-10"(CSL) 18"(IL)-3.5"(CSL) 36"(IL)-10"(CSL) 也可依用户要求提供，最大20ｍ最小0.1ｍ |
|
|
|
认证 |
ATEX防爆 |
Eexia IIC T6 |
|
|
防护等级 |
IP67 |
|
订货编码 |
XXX： 普通订货
其它：特殊订货（*本表仅适合普通订货场合使用，特殊订货请与¾销商联系） |
|
附加码 |
|
01～99：订货信息 |
|
电子单元形式 |
|
|
0 一体式
1 分体式 |
|
供电方式 |
|
|
|
A 特殊要求
B 12-30V dc
C 110-120V ac
D 220-240V ac |
|
探头类型 |
|
|
|
|
0 增强型
1 普通型 |
|
隔离件材质 |
|
|
|
|
|
A 特殊要求（高温型）
B 聚丙烯
C KYNAR
D 聚四氟乙烯 |
|
探头材质
|
|
|
|
|
|
|
1 不锈钢l -无隔离
2 不锈钢 - 聚丙烯
3 不锈钢- KYNAR
4 不锈钢 - 聚四氟乙烯
5 特殊要求 |
|
防护套长度 |
|
|
|
|
|
|
|
A 特殊要求
B 50mm
C 100mm
D 150mm |
|
探头长度 |
|
|
|
|
|
|
|
|
0 特殊要求
1 100mm
2 200mm
3 300mm |
|
过程连接 |
|
|
|
|
|
|
|
|
|
A 特殊要求
B 11/2" NPT
C 1" NPT
D G11/2"A
E 3/4" NPT
F 2" 法兰DN 50 PN 40
G 3" 法兰DN 80 PN 40
H 4" 法兰 DN 100 PN 40
|
|
环境温度 |
|
|
|
|
|
|
|
|
|
|
1 高温型
2 标准型 |
|
延时选择 |
|
|
|
|
|
|
|
|
|
|
|
A 无延时
B 吸合延时
C 释放延时 |
|
TLT5010 |
XXX |
01 |
2 |
B |
1 |
B |
1 |
A |
1 |
B |
2 |
A |
