应用领域
电磁流量计广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿乳等导电液体介质的体积流量。
产品特点
▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装SMT电路可靠性高。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰性能强，测量可靠，精度高，流量测量范围可达150：1
▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三积算器可分别显示正向累计量及差值计算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功能
技术参数
|
●公称通经系列DN(mm)
管道式四氟衬里：
10，15，20，25，32，40，50，65，80，100，125
150，200，250，300，350，400，450，500，600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
● 流动方向
正，反，净流量
量程比：150：1
重复性误差：测量值的±0.1%
● 精度等级：管道式：0.5级，1.0级
● 被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
●额定工作压力：
管道式：DN10-DN65：≤2.5Mpa，
DN80-DN150：≤1.6Mpa
DN200-DN1200：≤1.0Mpa
● 流量测量范围：
流量测量范围对流速度范围是0.3-15m/s |
●电导率范围：
被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
●输出电流及负载电阻
4-20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时电极最大电流为25mA
●电极材料：
含钼不锈钢、钛（Ti）、钽（Ta）、哈式合金（H）、铂（Pt）或其他特殊电极材料
●防护等级：潜水型：IP38，其他行IP65
●供电电源：85~265V, 45~63HZ
●直管段长度
管道式：上游≥5DN 下游≥2DN
●连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
●防爆标志：mdllBT4
●环境温度：-25℃~+60℃
●相对温度：5%~95%
●消耗总功率：小于20W |
常见介质电导率表
|
液体 |
电导率（μs/cm） |
液体 |
电导率（μs/cm） |
|
各种酸 |
10*104-801*104 |
啤酒 |
600-800 |
|
碱液 |
8*104-30*104 |
麦芽汁 |
500-1000 |
|
蒸馏水 |
0.01-5 |
牛奶 |
200-300 |
|
水及饮料 |
200-800 |
水果酱 |
400-1000 |
电磁流量选型编码
|
产品型号和标识 说明 |
|
DJLD |
|
电磁流量计 |
|
产品分类 |
B |
|
普通分体型 |
|
E |
|
智能一体型 |
|
Q |
|
潜水型 |
|
G |
|
高压型 |
|
通经 |
-mm |
|
管道通经 |
|
|
M |
|
MO2Ti |
|
T |
|
Ti（钛） |
|
D |
|
Ta（钽） |
|
H |
|
哈式合金 |
|
P |
|
Pt（铂） |
|
N |
|
Ni（镍） |
|
输出方式 |
1 |
|
电压脉冲 |
|
2 |
|
4~20Madc,二线制 |
|
3 |
|
现场液晶显示 |
|
4 |
|
现场液晶显示，4~20mADC，二线制 |
|
衬里材料 |
X |
|
橡胶 |
|
F |
|
聚四氟乙烯 |
|
P |
|
聚乙烯 |
|
J |
|
聚氨酯橡胶 |
|
通讯 |
0 |
|
无通讯 |
|
1 |
|
Rs485 |
|
2 |
|
Rs232 |
|
3 |
|
Hart |
|
接地环 |
0 |
|
无接地环 |
|
1 |
|
有接地环 |
|
2 |
|
有接地电极 |
|
防爆等级 |
0 |
|
没有防爆 |
|
1 |
|
本安防爆，iaIICT6 |
|
上限流量 |
|
-m3/h |
量程上限 |
选型说明
测量介质
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μs/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
流量计口径的选择
流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式
★异径管的中心锥角不大于15℃时，可把异径管视为直管段的一部分。
电磁流量计类型的选择
一体型：现在环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体
分离型：即传感器和转换器分开装于不同的地点，一般出现以前情况时选用分离型。
（1）环境温度或流量计转换器表面受辐射温度超过60℃。
（2）管道震动较大的场合。
（3）会对传感器的铝壳严重腐蚀的场合。
（4）现场温度较大或有腐蚀性气体的场合。
（5）流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离，一般不能超过100m，转换器为墙挂式安装。
电极、接地环材料的选择
应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
|
材料 |
耐腐蚀性能 |
|
含钼不锈钢
（OCr18Ni12Mo2Ti） |
硝酸，温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硝酸、海水、醋酸 |
|
哈式合金C
哈式合金B
（HC HB） |
耐氧化形酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸 |
|
钛（Ti） |
海水、各种氯化物和次氯酸盐、氯化性酸（包括发烟硝酸）、有机酸、碱 |
|
钽（Ta） |
除氢氟酸、发烟硝酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和＜175℃硫酸 |
|
铂（Pt） |
各种酸、碱、盐不包括王水 |
电磁流量计流量范围的选择
最大流量和最小流量必须符合下表中的数
|
内径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin（m3/h）
Qmin（m3/h） |
00.0283
14.24 |
0.0636
9.54 |
0.12
16.96 |
0.176
26.5 |
0.29
43.42 |
0.452
67.85 |
0.7
106.0 |
1.19
179.0 |
|
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin（m3/h）
Qmin（m3/h） |
1.8
271.0 |
2.28
424.0 |
4.41
662.0 |
6.36
954.0 |
11.3
1690 |
17.6
2650 |
25.4
3810 |
34.6
5190 |
|
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin（m3/h）
Qmin（m3/h） |
45.2
6780 |
57.2
8570 |
77.6
10600 |
85.8
12800 |
101.0
15200 |
138.0
20700 |
180.0
27100 |
229.0
34300 |
|
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin（m3/h）
Qmin（m3/h） |
282.0
42400 |
342.0
51300 |
407.0
61000 |
554.1
83121 |
732.7
108566 |
916.0
137404 |
1131.0
169635 |
1368.4
205258 |
衬里材料的选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料
|
内衬材料 |
名称 |
符号 |
性能 |
最高工作温 |
适用液体 |
|
橡胶 |
氯丁橡胶 |
|
耐磨性中等，耐一般浓度的酸碱盐的腐蚀 |
＜80OC |
自来水、工业用水、海水 |
|
聚氨酯橡胶 |
|
极好的耐磨性能，耐酸碱性能较差 |
＜60OC |
纸浆、矿浆等浆液 |
|
氟塑料 |
聚四氯乙烯 |
F4或PTFE |
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、弄碱的腐蚀 |
＜180OC |
腐蚀性强的酸碱盐液体 |
|
四氯乙烯和六氟丙烯译名：特氟隆FEP |
F46或FEP |
化学性能略逊于F4 |
|
腐蚀性的酸碱盐液体 |
|
塑料 |
四氯乙烯和乙烯 |
F4或ETFE |
化学性能略逊于F4 |
|
腐蚀性的酸碱盐液体 |
|
聚乙烯 |
PO |
化学性能稳定 |
＜60OC |
污水 |
|
聚苯硫醚 |
PPS |
|
＜150OC |
热水 |
电磁流量计安装要求
为了你正确的测量，在选择管道上位置时应注意一下机电要求：
(1)传感器既可在直管道上安装，也可以在水平说倾斜管道上安装，但要求二电极的中心连线处于水平状态。
(2)介质在安装位置应该满管流动，避免比满管及气体附着在电极上。
(3)对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
(4)流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计，（见图）
(5)修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直径至少须满足：前直管段≥5DN，后直管道≥2DN（DN为管径）
(6)前后直管段为流量计前≥5DN，后端≥2DN
流量计接线说明
一体就地显示接线端
上排：T-T+--------------RS485通讯
FUSE------------电源保险丝
下排：AL,AH----------上下限报警
P+,COM--------脉冲频率，COM与报警共用
1+，COM------4~20mA
L1,L2-----------电源220V（特殊订货24VDC）

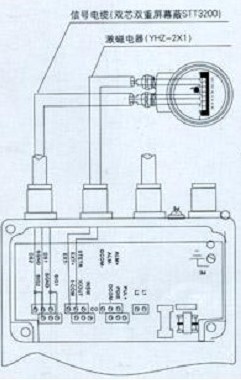

分体式远传接线端
转换器上排：DS2,SGND,DC------------------信号屏蔽（铜丝网）
EXT__EXT+---------------------激磁线圈
TR,TR+---------------------------RS485通讯
COM,ALM+,ALM-------------上下限报警
L1,L2-----------------------------电源220V（特殊订货24VDC）
转换器下排：SIG2,SGND,SIGI---------------信号电极
ICCOM,ICOVT,INSW--------正反向4~20Ma
只输出一路电流INSW为空
PCOM,PUL-PUI+--------------正反向脉冲频率
传感器： SIG2,SIG2,SGND---------------信号电极
DS1,DS2-------------------------信号屏蔽（铜丝网）
EXT+,EXT— ---------------------激磁垫圈

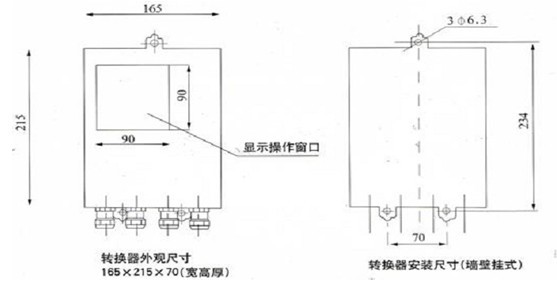

分体式电磁转换器外形安装尺寸

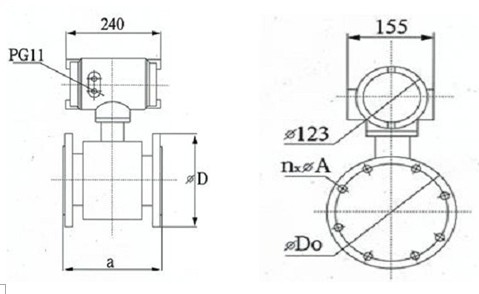

智能一体电磁流量计外形尺寸
|
DN |
a |
D |
Do |
n*A |
|
10 |
230 |
90 |
60 |
4*14 |
|
15 |
230 |
95 |
65 |
4*14 |
|
20 |
230 |
105 |
75 |
4*14 |
|
25 |
230 |
115 |
85 |
4*14 |
|
32 |
230 |
140 |
100 |
4*18 |
|
40 |
230 |
150 |
110 |
4*18 |
|
50 |
230 |
165 |
125 |
4*18 |
|
65 |
230 |
185 |
145 |
4*18 |
|
80 |
230 |
200 |
160 |
8*18 |
|
100 |
230 |
220 |
180 |
8*18 |
|
125 |
280 |
250 |
210 |
8*18 |
|
150 |
280 |
285 |
240 |
8*22 |
|
200 |
310 |
340 |
295 |
8*22 |
|
250 |
360 |
395 |
350 |
12*22 |
|
300 |
460 |
445 |
400 |
12*22 |
|
350 |
460 |
505 |
460 |
16*22 |
|
400 |
460 |
565 |
515 |
16*26 |
|
450 |
460 |
615 |
565 |
20*26 |
|
500 |
600 |
670 |
620 |
20*26 |
|
600 |
600 |
780 |
725 |
20*30 |
|
700 |
700 |
895 |
840 |
24*30 |
|
800 |
800 |
1015 |
950 |
24*33 |
|
900 |
900 |
1115 |
1050 |
28*33 |
|
1000 |
1000 |
1230 |
1160 |
28*36 |
|
1200 |
1200 |
1405 |
1340 |
32*33 |
|
1400 |
1400 |
1630 |
1560 |
36*36 |
|
1600 |
1600 |
1830 |
1760 |
40*36 |
|
1800 |
1800 |
2045 |
1970 |
44*39 |
|
2000 |
2000 |
2265 |
2180 |
48*42 |
|
2200 |
2200 |
2405 |
2315 |
52*45 |
订货须知
当用户准备选用流量传感器或变送器时，首先应做好下列工作：
1.认真核对被测介质的工况条件如：压力、温度、密度等。
2.认真核对被测介质的流量范围，确认最小流量值并确定仪表口径。
3.确定传感器的安装地点。
4.认真天蝎订货咨询单。
5.与销售部联系，确认选型的准确性。
