B系列两通、三通直动电磁阀

◆MOPD: 400PSI

◆C_V范围：0.018到0.430

◆7W

B系列是一种可提供两通或三通功能的直动电磁阀。B系列产品和我们所有的阀门产品一样，可采用密封柱塞结构，在常规液体、气体和真空作业中具有极长的使用寿命。B系列可提供各种孔径、阀体材料、额定功率和线圈结构组合方案，完全能够满足您的应用要求。B系列阀门非常适合大多数流量系数在C_V0.018至0.430的常规应用。

典型应用

●印刷

●暖通空调

●半导体设备

●医疗设备

尺寸

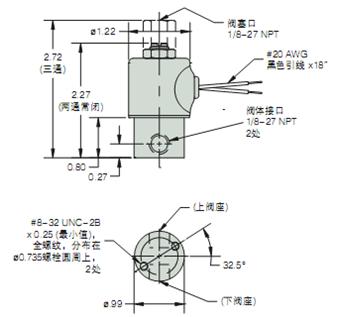

螺纹接口阀体

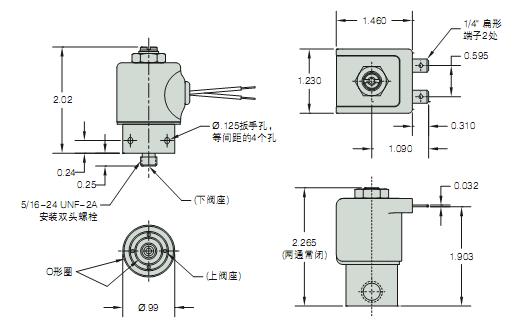

集管安装阀体模制线圈

替换1/2＂导管壳（所有阀体配置均可采用）

如何订购

使用下页选项中的粗体字体组成产品代码。

*空白输入表示“标准”选择（例如，1/8-27NPT内螺纹）。

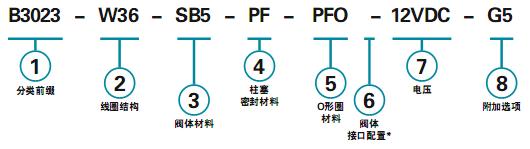

举例

B3023-W36-SB5-PF-PFO-12VDC-G5

两通常闭自由通风（带1.26导管选配件）电磁阀，36＂胶带缠绕线圈，非标准长度，316不锈钢阀体，全氟化弹性体密封件，全氟化弹性体O形圈，1/8-27NPT内螺纹，工作电压12VDC，可选配一体化316不锈钢导承。

①零件前缀列表

	孔径		MOPD (psig)	C_V		①前缀
	阀体	阀塞	MOPD (psig)	阀体	阀塞	环状护壳	导管护壳
两通常闭	1/16	—	400	0.065	—	B2011	B2021
	5/64	—	300	0.090	—	B2012	B2022
	3/32	—	250	0.155	—	B2013	B2023
	7/64	—	200	0.200	—	B2014	B2024
	1/8	—	150	0.240	—	B2015	B2025
	5/32	—	100	0.300	—	B2016	B2026
	3/16	—	50	0.430	—	B2017	B2027
两通常开	—	1/32	400	—	0.019	B2211	B2221
	—	3/64	300	—	0.040	B2212	B2222
	—	1/16	200	—	0.075	B2213	B2223
	—	5/64	150	—	0.090	B2214	B2224
三通常闭自由通风	1/32	1/32	250	0.018	0.018	B3011	B3021
	3/64	3/64	175	0.040	0.040	B3012	B3022
	1/16	1/16	125	0.065	0.070	B3013	B3023
	5/64	5/64	100	0.090	0.090	B3014	B3024
	3/32	5/64	75	0.155	0.090	B3015	B3025
	1/8	5/64	50	0.240	0.090	B3016	B3026
	5/32	5/64	15	0.300	0.090	B3017	B3027
三通常闭直线连接	1/32	1/32	250	0.018	0.018	B3111	B3121
	3/64	3/64	175	0.040	0.040	B3112	B3122
	1/16	1/16	125	0.065	0.070	B3113	B3123
	5/64	5/64	100	0.090	0.090	B3114	B3124
	3/32	5/64	75	0.155	0.090	B3115	B3125
	1/8	5/64	50	0.240	0.090	B3116	B3126
	5/32	5/64	15	0.300	0.090	B3117	B3127
三通常开	1/32	1/32	200	0.018	0.018	B3211	B3221
	3/64	3/64	150	0.040	0.040	B3212	B3222
	1/16	1/16	125	0.065	0.070	B3213	B3223
	5/64	5/64	100	0.090	0.090	B3214	B3224
	3/32	5/64	75	0.155	0.090	B3215	B3225
	1/8	5/64	50	0.240	0.090	B3216	B3226
	5/32	5/64	15	0.300	0.090	B3217	B3227
三通多用途	1/32	1/32	175	0.018	0.018	B3311	B3321
	3/64	3/64	125	0.040	0.040	B3312	B3322
	1/16	1/16	100	0.065	0.070	B3313	B3323
	5/64	5/64	75	0.090	0.090	B3314	B3324
	3/32	5/64	50	0.155	0.090	B3315	B3325
	1/8	5/64	25	0.240	0.090	B3316	B3326
	5/32	5/64	15	0.300	0.090	B3317	B3327
三通方向控制	1/32	1/32	275	0.018	0.018	B3411	B3421
	3/64	3/64	200	0.040	0.040	B3412	B3422
	1/16	1/16	150	0.065	0.070	B3413	B3423
	5/64	5/64	100	0.090	0.090	B3414	B3424
	3/32	5/64	75	0.155	0.090	B3415	B3425
	1/8	5/64	50	0.240	0.090	B3416	B3426
	5/32	5/64	25	0.300	0.090	B3417	B3427

②线圈结构

（空白）=胶带缠绕，B级，配置引线（长度18＂）*

W------=胶带缠绕引线线圈，非标长度（指定长度）

1M=模压线圈，B级，配置引线

2M=模压线圈，F级，配置引线

3M=模压线圈，H级，配置引线

4M=模压线圈，B级，配置1/4＂扁形端子

5M=模压线圈，F级，配置1/4＂扁形端子

6M=模压线圈，H级，配置1/4＂扁形端子

4=模压线圈，B级，配置3/16＂扁形端子

5=模压线圈，B级，配置0.110＂扁形端子

8=模压线圈，F级，配置3/16＂扁形端子

10=外部整流线圈（仅限引线）

11=胶带缠绕线圈，H级，配置引线

③阀体材料

（空白）=303不锈钢*

BB=黄铜

SB=304不锈钢

SB5=316不锈钢

SBF=430F不锈钢

④柱塞密封材料

（空白）=丁腈橡胶*

E=EPR

GV=汽油氟橡胶（仅限两通常闭阀）

N=氯丁橡胶

NS=丁腈橡胶（NSF/FDA材料）

PF=全氟化弹性体

R=Rulon（仅限两通常闭阀）

T=PTFE

V=Viton

⑤O形圈材料

（空白）=丁腈橡胶*

EO=EPR

NO=氯丁橡胶

NSO=丁腈橡胶（NSF/FDA材料）

PFO=全氟化弹性体

TO=PTFE

VO=Viton

⑥阀体接口配置

（空白）=1/8-27NPT内螺纹*

LB=1/4-18NPT内螺纹

BD=*10-32内部直螺纹(最大孔径=1/8＂)

LT= 1/8-28BSPT内螺纹

LU=1/4-19NPT内螺纹（仅限两通常闭阀）

MM=阀块接口（1/4-28UNF-2A安装双头螺栓）

MM3=阀块接口（5/16-24UNF-2A安装双头螺栓）

OB=Omit阀体（操作员式）

MB=底部计量（仅限两通常闭）

BI=底部上阀座接口，内螺纹（最大孔径=1/8＂)

BIM=底部上阀座接口，1/8-27NPT外螺纹（最大孔径=5/64＂，仅限黄铜阀体)

BO=底部下阀座接口，内螺纹

BOM=底部下阀座接口，1/8-27NPT外螺纹（最大孔径=5/64＂，仅限黄铜阀体)

RL=90°接口连接-左手

RR=90°接口连接-右手

BS=阀塞接口,#10-32内部直螺纹

⑦电压⁺⁺(见下面说明)

____VDC=DC(指定直流电压)

____VAC=AC(指定交流电压,包括铜制屏蔽环)

⑧附加选配件

Y=阀轭(仅限两通常闭阀)

WM=安装架

TP=PTFE涂层柱塞

QO=静音运行(仅限两通常闭阀)

S=银屏弊环

OC=清洁处理,用于输送氧气

VAC=用于真空作业(0到29.5*Hg)

G1=一体式303不锈钢阀杆导承(两通常开阀和所有三通阀的标准配置)

G5=一体式316不锈钢阀杆导承

SH=1*直径护套,索眼

SC=1*直径护套,导管

*除非另有说明,否则使用标准选择.标准选择不会列在最终的零件号重.

+可选内部整流方式。向厂方咨询。

++可采用不带屏蔽环的整流方式。使用线圈解构代码１０。

+++Teflon O形圈不适用于阀块接头。
