工控产品-MHM-02C 光电耦合功率驱动器-MHM-02C

MHM-02C双光电耦合功率驱动器 GRATING ISOLATING OF PROCESS AND CONTROL SIGNALS
		特点：MHM-02C型内置双路光电耦合功率驱动器，可替代进口功率PhotoMOS继电器。 ____随着光电耦合功率驱动器在自动化控制系统中应用，简化了系统的复杂性和提高系统的可靠性。克服了许多中间环节和继电器等机械动作的疲劳磨损及固有寿命，不但提高了系统的安全可靠性，还延长了系统维护时间，减少了维护成本。因此国际上许多先进的自动化设备和可靠性要求非常高的设备中，已经广泛采用了光电耦合功率驱动器模块，取代了以往常见的中间继电器。光隔离驱动模块不但具有继电器线包与触点之间同样的隔离性能及安全性，而且克服了继电器动作时固有的机械噪音和触点磨损、频繁吸合和断开时引起会拉电弧产生火花。更重要的是由此要产生很强的电器干扰，会导致一系列的系统不稳定的隐患问题。新型光电耦合功率驱动器工作不需要附加辅助电源（节省了继电器线包工作电源），只要PLC开关量输出点、TTL、DCS、DSP、过程控制器的输出就可驱动光电耦合功率驱动器。别名：光电耦合功率驱动器 PhotoMOS继电器功率放大器电子继电器 PLC接口继电器、TTL接口继电器、PLC功率放大器、TTL功率放大器、定制接口继电器（3-24V脉冲信号驱动）
____只要5-7mA的输出电流能力（TTL约35mW、PLC约160mW），就可以控制它去驱动3 - 20A 的大电流。而一般中间继电器线包驱动功率要1W。可见光电耦合功率驱动器它自身功耗之低是继电器、接触器所不能及的，它引入了节能环保新概念。不仅如此，光电耦合功率驱动器的响应速度是继电器不可比拟的，它可以响应频率1KHZ方波开关速度，所以在许多精确定位系统、LED矩阵扫描等响应速度有高要求的场合中已广泛使用。它的导通电阻比中间继电器50-100 mΩ初始值还低，只有8-20 mΩ不变。在技术上是一个突破，所以特向大家推荐。 __A. MHM-0１C型光电耦合功率驱动器（国外称Power PhotoMOS Relays Type）具有强劲的功率驱动能力。可以应用于微处理器、TTL、PLC、DCS、DSP、过程控制、电子接口等系统的输出端口，直接去驱动执行器。如电磁阀、电磁开关、直流电机、接触器等。同继电器相比，以其不会磨损的长寿命特性，成为开关频繁、潮湿、有有害气体以及含氧化物，流化物和受震或受冲击环境下的首选产品。既可以避免频繁而耗资金的维修工作，同时又确保安全。高速响应速度、无机械传动、超长寿命、节能静音和无可控硅触发电器干扰是Power PhotoMOS模块的最大亮点。 __B. MHM-0１C型光电隔离模块输入输出端之间安全隔离，可以双向悬空浮动有效保护较为敏感的电路，有效地提高了系统与系统之间的抗干扰性能，为工业自动化控制系统中的强弱电系统之间提供了一个完全隔离的安全浮动接口。 __C. 其在结构上采用了片状模块卡口式结构，可直接卡入标准道轨安装，安装拆卸维护方便。产品采用组合接线端子式的接口，可以多片紧凑叠合安装在标准DIN道轨上，可节省或替代控制柜输入输出的接线端子排。 —小结：当今,随着微电子化的显著发展,在重视安全性方面,对装置的可靠性要求逐渐提高,器件的可靠性是决定系统可靠性方面重要的一点。PhotoMOS继电器用LED与光电元件进行输入输出传导,其寿命是半永久性的。 —如上所述,PhotoMOS继电器消除了原来机械式继电器所有的"灵敏度差"、"有动作噪音"、"开闭次数多减少寿命" "发生电弧（干扰）"、"有触点"等缺点,而且又具备一般SSR所没有的高电压控制、低导通电阻、b触点电路、低泄漏电流、小型节省空间、低功耗、安装不受限制等优良特性。因此,今后在远程通信、通信器械、OA器械、自动检测、安全与防灾器械、ME器械、电力控制、办公自动化设备、家用电器、自动机械、楼宇控制尤其在自动化控制系统等方面会有更大的需求。详细资料www.mhm-sh.com下载、欢迎技术探讨和技术咨询
一．技术参数 SPECIFICATIONS
输入参数 INPUT DATA
工作电压范围 Operating Voltage Range		DC 5 - 24V
输入直流电压 Input DC Voltage		PLC 电平0 - 24 V 、 TTL 电平0 - 5V AC 交流电压
典型输入电流 Type Input Current With Un		7mA
典型传输频率 Transmission Frequency		0 - 1000 Hz ( MAX 5000 Hz )
输出参数 OUT DATA
工作电压范围 Operating Voltage Range		3-48V（DC）
连续负载电流输出电流 Continuous Load Current		3A、6A、10A
最大道通压降 Voltage drop max		0.2 V （导通电阻≤20mΩ）
典型运行参数 TYPE GENERAL DATA
输入输出隔离电压 Isolation Voltage in / out		2500 V
工作温度范围 Operating Temperature Range		-20 - +70 ℃
外形尺寸 Outside dimension		80mm(H) × 25mm(W) × 70mm(D)

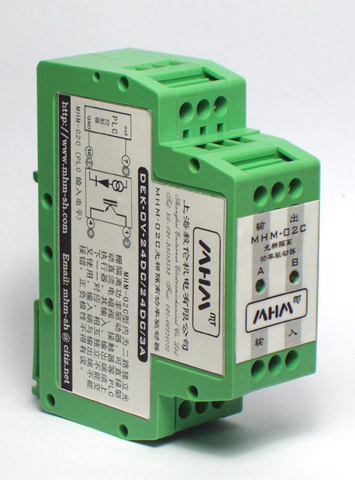

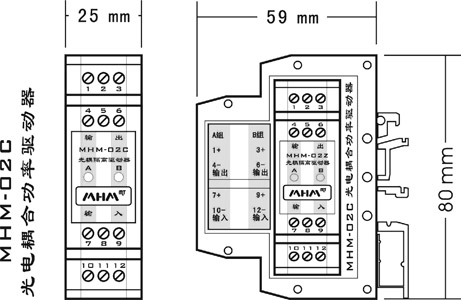

100%兼容菲尼克斯 Phoenix 2941374 DEK-OV- 24DC/ 24DC/ 3A 、PLC接口继电器、TTL接口继电器、LVTTL功率放大器、定制接口继电器（高电平为3-24V脉冲信号驱动）二. 外形尺寸 THE OUTSIDE DIMENSIOS

注：输入有二极管极性保护，输出有尖峰保护，　输入输出端上下应一一对应，不能交叉使用。 A 组输入：7 +、10 - ，输出：1 +、4 - B 组输入：9 +、12 - ，输出：3 +、6 - 细分型号：
	产品品牌	输入分类	输入电压	输出最高电压	输出驱动电流
	MHM- MHM- MHM-	TTL - PLC - AC -	DC5V DC24V AC230V	DC48V DC48V DC48V	3A 6A 6A
（如用户对输入开关阀值电平有特殊要求可定制）

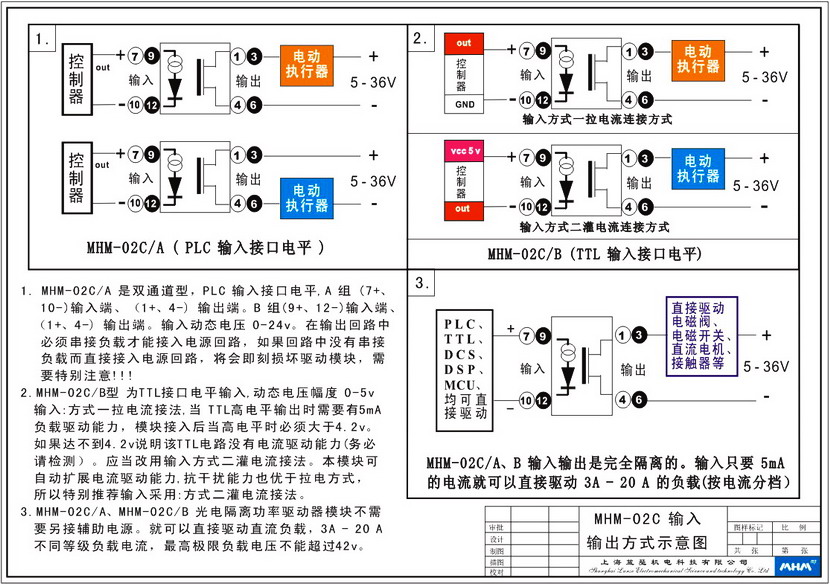

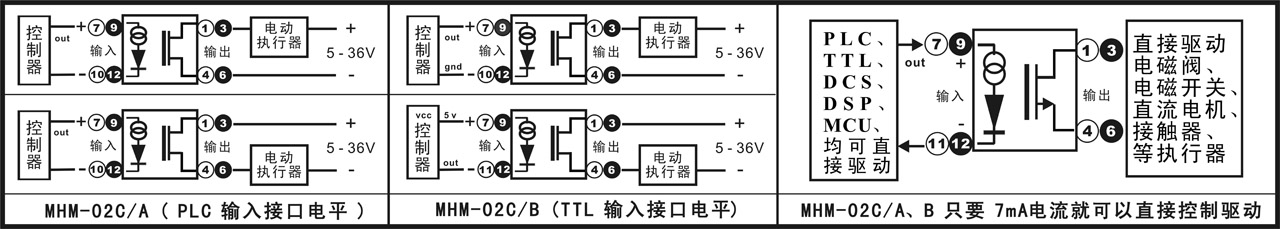

三. 应用示意图点击放大盛行于国际自控制系统中的功率PhotoMOS继电器模块 —在当今国际上大力提倡低碳经济时，其实国际上比较先进的国家早已在各个领域投入节能环保方面的基础研究，从新产品开发中就有意识的尽量应用高效节能环保的技术含量高元器件、部件、组合模块，要求推进新产品从小型化、轻量化、低能耗、低噪声角度出发，从低层基础着手。运用现代技术来弥补克服传统技术的不足是技术发展的必然趋势。就如在机械自动化控制，电气自动化控制，工业自动化控制方面已盛行应用功率PhotoMOS继电器模块来替代传统的继电器、SCR电子开关、接触器，它的用途非常之广。而国内则还处于起步阶段，目前国内的PhotoMOS继电器模块电流驱动能力做得还比较小。对于功率PhotoMOS继电器模块的优点方面介绍得比较少。所以在介绍我们的MHM-01C、MHM-02C光电耦合功率驱动器（国际上大多数称Power PhotoMOS Relays Type，PhotoMOS继电器模块）产品前再稍作评述。 —随着光电耦合功率驱动器在自动化控制系统中应用，它大大简化了智能系统MCU/DSC/的输出接口设计，并且也提高系统的可靠性，因为一般的单片机I/O、TTL电路就能方便的直接控制MHM-01C、MHM-02C光电耦合功率驱动器模块去进行电器控制，使用非常方便又非常安全，尤其在电控柜里安装没有安装方向要求，采用标准导轨卡口式安装，拆卸自如。简化了许多中间环节也克服了继电器等机械动作的疲劳磨损及固有寿命，不但提高了系统的安全可靠性，还延长了系统维护时间，减少了维护成本（尤其是用继电器场合，为确保系统安全可靠有周期性批量更换的要求）。因此在国际上许多先进的自动化程度和可靠性要求高的设备中，已经广泛采用了光电耦合功率驱动器模块（功率PhotoMOS继电器模块），取代了以往常见的中间继电器。因为光隔离驱动模块不但具有和继电器线包与触点之间同样的绝缘隔离性能及安全性，又无触点，无噪音，免维护，没有电气干扰和电气污染。它采用闭合光传导替代了继电器有线包电磁铁产生的强磁场，通过磁传导产生机械动作，而且克服了继电器动作时固有的机械噪音和触点动作，机械动作的频繁吸合和断开时还会引起拉电弧，产生电火花。更重要的是由此要产生很强的电气干扰和磁场干扰，会导致一系列的系统不稳定的隐患问题。新型光电耦合功率驱动器工作不需要外加辅助电源（节省了继电器线包工作电源），只要PLC开关量输出点、TTL集成电路、DCS、DSP、过程控制器的输出I/O口就可直接控制光电耦合功率驱动器。其I/O只要满足有5-7mA的输出电流能力（TTL电平接口约消耗35mW、PLC电平接口约消耗160mW），就可以控制光电耦合功率驱动器去驱动3 - 20A 的电流负载。而一般中间继电器线包驱动功率起码要消耗1W以上。可见光电耦合功率驱动器它自身功耗之低是继电器、接触器所不能及的，它引入节能环保新概念。不仅如此，光电耦合功率驱动器的响应速度是继电器、可控硅电子开关所不可比拟的，它的开关响应频率可达 5K Hz方波开关速度连续运行，所以在许多精确定位系统、LED矩阵扫描等响应速度有高要求的场合中已广泛使用。光电耦合功率驱动器模的导通电阻比中间继电器50-100 mΩ初始值还低（继电器的导通电阻是随开关频次变得越来越大），光电耦合功率驱动器导通电阻只有8 - 20 mΩ而且固定不变，比继电器同样电流档级的继电器导通电阻还低一个数量级。这在技术上是有了一个很大的突破，是非常理想节能环保的开关产品所以特向大家推荐。详细资料www.mhm-sh.com下载、欢迎技术探讨和技术咨询。
