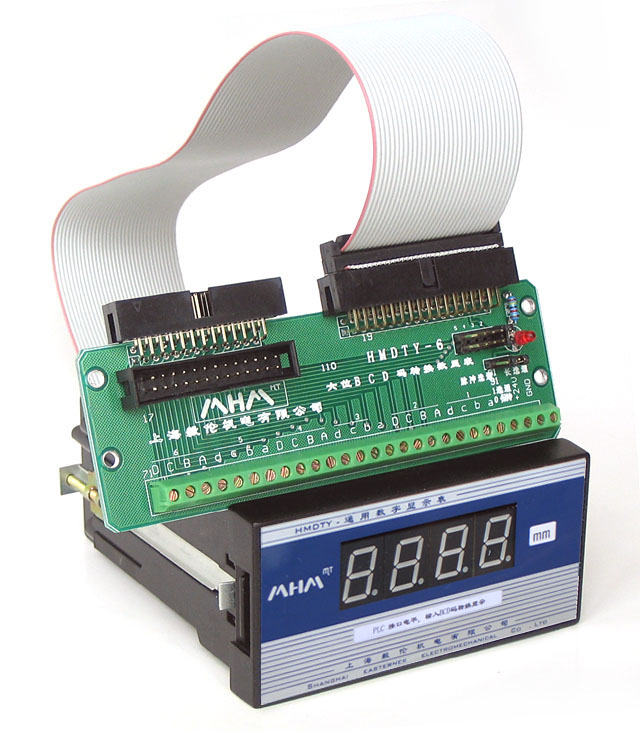

HMDTY - BCD-4 四位BCD码转换数显表
HMDTY-BCD-4SERIES DIGITAL PANEL METERS |
|
|
特点：FEATURES
⊙ 产品适用于PLC控制器和各种单片机，作为远传到控制现场数字显示。
如电压、电流、压力、重量、速度、频率、温度、湿度等的测量显示。
⊙ 四位BCD码平行输入同时转换成四位数字显示0-9999
⊙ 数显表设有使能端，可多台BCD码转换数显表共用数据总线，由各表使能端分别选通。（使能端1电平选通，0电平锁存显示）
⊙ 标准通用性表壳，体积小巧 Current watchcase ,volume delicate
⊙ 最大显示范围9999 Max display range 9999
⊙ 输入电平：
A. 与PLC匹配 0-24V。（具有与PLC相同的高抗干扰性能）
B. 与TTL 电平匹配0-5V 或根据用户要求。
⊙ 抗干扰性能为军用级产品 |
一． 技术参数 SPECIFICATIONS |
|
|
输入方式
Input mode |
四位 BCD 码平行输入
______A型：输入高电平15V-24V，低电平0-1V
______B型：TTL电平， 任选一 |
|
最大显示
Max Display |
0000 - 9999 可设定小数点
Can set decimal point |
|
显 示
Display |
红色数码管高14.2mm red LED 14.2mm H |
|
转换速度
Sampling speed |
＜ 100 Ns |
|
消耗功率
Power consumption |
≤ 4 W |
|
使用温度
Operating temperature |
0℃ - 65℃ |
|
电 源
Aux Power supply |
DC 24V |
|
重 量
Weight |
350g |
|
外形尺寸
Outside dimension |
48mm(H) × 96mm(W) × 112mm(D)DIN |
|
开孔尺寸
Perforate dimension |
92mm(W) × 44mm(HD)DIN |
二． 端子连接 CONNECTION DIAGRAM |
|

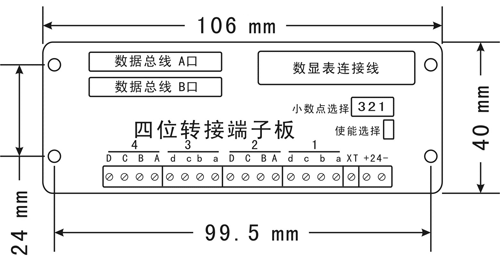

固定小数点选通端子板

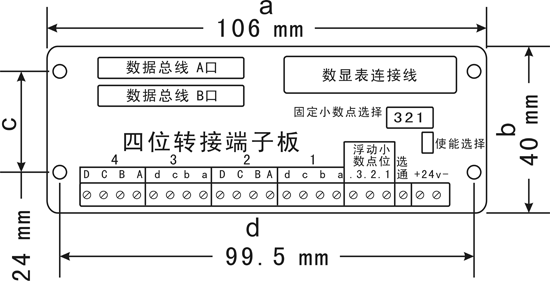

浮动小数点选通端子板
 |
|
直流电源24V供电 |
|
|
三． 外形及表盘开孔尺寸 THE OUTSIDE DIMENSIOS |
|
 |
|
正面 |
侧面 |
开孔 |
|
|
|
|
四． 注意事项 CAUTIONS
直流电源24V供电
1． 适宜使用环境温度0℃-65℃，相对湿度85%以下。
2． 数显示表有二种输入电平匹配方式：
A型PLC 24V匹配电平。
B型 TTL 匹配电平，请校对所选仪表是否与要求相符合。
|
|
五． 说明 NOTES
HMDTY BCD-4 四位BCD码转换通用数显表使用范围非常广，请在订购时务必详细说明要求。如：输入A型PLC电平、 是否设小数点，如需要，则是设在哪两位之间？如 00.00，显示值单位为（米/分）。另选配主从数据连接电缆1.5米一根。以便我们正确无误地即时提供给用户，谢谢合作！
如果要将最高位作为符号位显示，则在订货时务必注明。因为数字显示与 +、- 符号显示不能并存。第四位BCD码1000为负，显示"-"负号。0000为正，不显示。
|
|

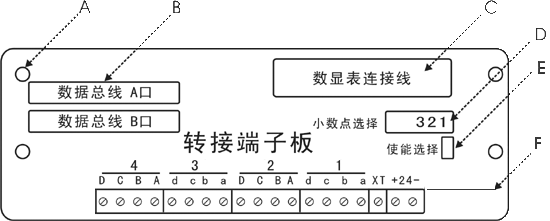

六． 端子板应用详解
|
