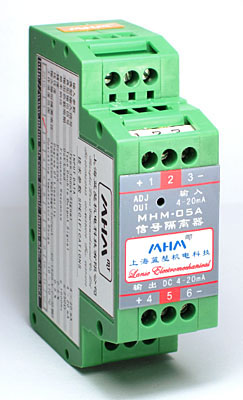

MHM-05A 信号隔离器
MHM-05A Signal Switch Instrument |
|
|
使用说明
__ MHM-05A 是一种模拟信号隔离器，有称作安全隔离栅、也有称作信号变送器、属于信号调理的范畴。其主要起抗干扰作用。真因为它有特强的抗干扰能力所以在自动化控制系统中应用非常广泛。尤其是在工业自动程度越来越高。一次传感器应用数量随此增多，对传感器的精度和灵敏度要求越来越高。控制程序越来越复杂，对于复杂的工业现场，来自控制现场如电动机的启动停止、大电流接触器的切换、可控硅的调相、电弧电脉冲、电磁波等等复杂的干扰群，在系统设计时务必要充分的考虑采用隔离措施来确保系统的可靠性，切断各种可能引发干扰的通道。整个系统设计的可靠性是系统成败的一个非常重要的环节。所以对工业标准远传模拟量信号DC 4-20mA通过信号隔离器使输出模拟信号与系统完全隔离，的确是当今自动化控制系统中抗干扰的有效措施之一。
|
__ 信号隔离器其主要与DCS、PLC等工业智能测控系统配合使用。用来完善和补充系统模拟I/O插件功能，增强现场与远传信号的可靠性。MHM-05A型信号隔离器是一种不需要外接任何辅助电源的隔离器，只有二个输入端，二个输出端，结构上采用了片状模块卡口式结构，可直接卡入标准DIN道轨，所以安装拆卸维护非常方便。可以多片紧凑叠合安装在标准道轨上节省或替代控制柜输入、输出的接线端子。
MHM-05A型信号隔离器为无源隔离型，单路输入，单路隔离输出。
输入4-20 mA。输出4-20 mA。 |
一． 技术参数 SPECIFICATIONS |
|
|
输入参数 INPUT DATA |
|
典型输入信号
Type Input Signal |
4-20 mA |
|
典型输出信号
Type Double Output Signal |
4-20 mA |
|
输出参数 OUT DATA |
|
输出负载电阻:（电流输出型） Out Load
(Electric Current Out ) |
≤ 250 Ω |
|
频率响应: Frequency Response |
≤ 1000 Hz |
|
频率响应
Frequency Response |
≤ 1000 Hz |
|
精度
Precision |
0.5% |
|
线性度
Degree Of Linearity |
0.5 % |
|
输入输出隔离电压 Isolation Voltage in / out |
DC 1500 V（一分钟） |
|
工作温度范围
Operating Temperature Range |
-10 - +70 ℃ |
|
外形尺寸
Outside dimension |
80mm(H) × 25mm(W) × 70mm(D)DIN |
| |
二. 曲线CURVE GRAPH |
|
MHM-05A 型信号隔离器
 |

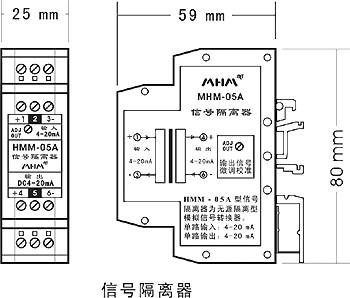

| 三. 外形尺寸 THE OUTSIDE DIMENSIOS |
|
|
|
四. 型号分类 TYPE SORTED TABLE
型 号 分 类
例如：输入电流为4 - 20mA，
输出电流为4 - 20mA 。
五. 注意事项 CAUTIONS
本信号隔离器（1、3端输入）、（4、6端输出）。其输出量可以通过调节面板上A adj 进行现场校准。产品在出厂前已经过校准，希望非专职人员不要随意调整。
新型号:MHM-05系列 替代 原型号:HMM-05系列 并互相兼容。
