DP5系列智能数字电流电压表
特点:
⊙真有效值测量
⊙显示范围广 0.0001~99999
⊙变送输出任意选择
⊙采样速度 4000次/秒
⊙三路继电器输出

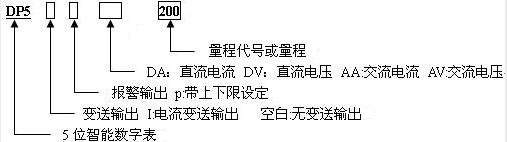

一、型号及含义
选型示例：直流电压表，量程10V，要求带上、下限报警，则选型为Dp5-PDV10
二、技术参数
|
输入信号 |
交流电流，交流电压，直流电流，直流电压 AA AV DA DV |
|
输入方式 |
仪表输入输出,全隔离 |
|
量程 |
任意输入量程，显示范围0.0001-99999 |
|
测量精度 |
±0.2%FS±2Digit |
|
测量方式 |
真有效值测量 |
|
输出方式 |
三路继电器输出 |
|
长期过载能力 |
达120%FS |
|
电源 |
90~250VAC 50/60Hz |
|
工作环境 |
-10~50度 35-85%RH |
三、交直流数字电压表
|
型号规格 |
量程 |
分辨力 |
测量精度 |
信号输入 |
备注 |
|
DP5-pAV100 |
100V AC |
10mV AC |
±0.2%FS±2Digit |
直接输入 |
同一量程的电压表交流、直流通用，交流电压互感器可以变比为100V输入 |
|
DP5-pAV600 |
600V AC |
10mV AC |
±0.2%FS±2Digit |
直接输入 |
|
|
DP5-pDv20 |
20V DC |
1mV DC |
±0.2%FS±2Digit |
直接输入 |
|
|
DP5-pDv200 |
200V DC |
10mV DC |
±0.2%FS±2Digit |
直接输入 |
|
|
DP5-pDv500 |
500V DC |
10mV DC |
±0.2%FS±2Digit |
直接输入 |
|
四、交直流数字电流表
|
型号 |
量程 |
分辨力 |
测量精度 |
信号输入 |
备注 |
|
DP5-PAA20 |
20A AC |
1mA AC |
±0.2%F.S±2Digit |
20A:5A |
交流电流互感器可以变比为5A输入，直流分流器75mV输入 |
|
DP5-PAA100 |
100A AC |
10mA AC |
±0.2%F.S±2Digit |
100A:5A |
|
|
DP5-PAA200 |
200A AC |
10mA AC |
±0.2%F.S±2Digit |
200A:5A |
|
|
DP5-PDA20 |
20A DC |
1mA DC |
±0.2%F.S±2Digit |
20A:75mV |
|
|
DP5-PDA50 |
50A DC |
1mA DC |
±0.2%F.S±2Digit |
50A:75mV |
|
|
DP5-PDA200 |
200A DC |
10mA DC |
±0.2%F.S±2Digit |
200A:75mV |
|
五、交流数字电流表
按MOD
按MOD
按MOD
按MOD
按MOD
按MOD
按MOD
按MOD
按MOD
显示倍率设定,修改小数点的位置,数据由下限拨码输入
常数(0~9)FBT越大,测量值越稳定,刷新速度越慢
变送输出下限值设定(操作方法同PT出厂设为0.00)
变送输出上限值设定(操作方法同PT出厂设为量程值)
下限报警回差设定值
上限报警回差设定值
通讯速率0~3设定0:4800bps 1:9600bps 2:19200bps 3:38400bps
通讯地址"0~255"
七、注意
1.工作环境温度0~40度,湿度85%下
2.防止强烈震动和冲击.
3.防止大量灰尘以及腐蚀性气体侵入。
4.使用时应远离强的电磁干扰源.
5.输入导线不宜过长,使用屏蔽线较好.
交流电流量程>5A,须配备电流互感,二次交流电流为5A.交流电压量程为3KV、10KV或更高，配备电压互感器，二次额定电压为100V。
直流电流量程>5A，须配备分流器：如50A：75mA，直流电压量程>1000恳请注明输出电阻及电流,如:DV3000V则输入0~5mA、阻抗600千欧.
