CHT-WV02温湿度传感器
CHT-WV02系列温湿度传感器采用优质进口高分子湿敏电容作为湿度测量部件、温度集成电路作为温度敏感元件，配以稳定可靠信号处理电路，将环境中的温度与湿度转换成与之相对应的标准信号，具有体积小、重量轻、测量精度高、响应速度快、长期稳定性好等特点，可广泛应用于气象、国防、科研、邮电、烟草、化工、环保、档案文物保存、医疗卫生、宾馆、粮食等物资仓储、果品保鲜、高级住宅等各种需要对空气温湿度进行测量与控制的场合。请来电0755－26411808，勿网站直接回复。
1、型号
CHT-WV02：墙面安装/温度、湿度（电压输出） 温湿一体型
CH –WV02: 墙面安装/湿度（电压输出） 单湿型
2、规格
|
电源 |
12VDC |
|
使用范围
温度 |
0 ~ 60℃ |
|
湿度 |
0-100 RH% |
|
保存
温度 |
-10 ~ 60℃ |
|
湿度 |
90%RH或以下 |
|
湿度变送范围 |
0~100%RH |
|
湿度精度 |
±3%RH（在25℃，40~80%RH范围内） |
|
湿度输出信号 |
0~5V（湿度范围0 ~100%RH） |
|
湿度敏感元件 |
湿敏电容“HUMIREL” HS1101 |
|
温度变送范围 |
0~ 100℃（建议使用温度范围0~50℃） |
|
温度测量精度 |
±0.5℃ |
|
温度输出信号 |
0~1V |
|
温度敏感元件 |
LM35, TMP35 |
（ 参考） 温度25℃
|
湿度（%RH） |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
电压输出（V） |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
|
温度（℃） |
0 |
10 |
20 |
25 |
30 |
40 |
50 |
|
输出电压V |
0 |
0.1 |
0.2 |
0.25 |
0.3 |
0.4 |
0.5 |
3、标准测试条件
3-1测试条件 环境：普通室温25℃，无强烈电磁干扰
3-2测试方法：
湿度：将变送器放置于0%RH的湿度环境30分钟，然后从10%RH的湿度环境平衡15分钟，
测试湿度输出，依次升湿至95 %RH， 梯度10%RH，然后降湿至10%RH，循环测
试，供电电压12VDC 或24VDC
温度：0 - 50℃或-20~80℃均衡升温，降温，梯度5℃，供电电压12VDC 或24VDC3-3
测试仪器
1）温湿度发生器: 高精度恒温恒湿试验箱
2）标准： GE公司光电露点仪 （湿度精度±1%RH，温度±0.3% ），
3）电压表 HP公司 六位半万用表 精度 0.01 V
4、可靠性测试
|
序号 |
项目 |
方法 |
要求 |
|
1 |
冲击试验 |
将变送器从1米高度，自由落体，扔向硬木地板3次。 |
没有摔裂，没有破坏，电性能正常。 |
|
2 |
振动试验 |
振动试验在X-Y-Z轴振动30秒，频率在10~55HZ，幅度1.5mm。 |
同上 |
|
3 |
加热试验 |
在恒定的55℃、30%RH下面放置1000小时 |
精度±3%RH |
|
4 |
冰冻试验 |
在恒定的-10℃、30%RH下面放置1000小时 |
精度±3%RH |
|
5 |
高湿试验 |
将变送器放置在40℃、95%RH下放置1000小时 |
精度±3%RH |
|
6 |
温度循环试验 |
300个循环，每个循环是-10℃下放置1小时，后升温至55℃，放置1小时，再进行另一循环。 |
精度±3%RH
温度±0.5%℃ |
备注：1所有的数据都基于湿度变化范围在80%RH以内
2每项试验之后,变送器必须放在普通环境和湿度下放置24小时后进行另一测量。
5、连接

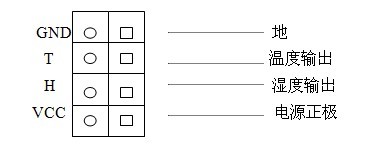

螺旋插座 温湿度输出接线图：

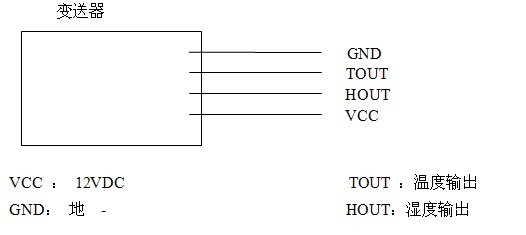

6、电路接线示意图

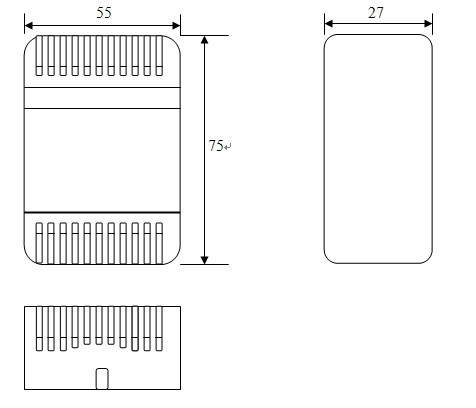

7、 外形尺寸图 单位mm
安装方法：
壁挂式：将M5螺丝固定于墙上的安装位置，并在墙外伸出适当的长度，然后
将变送器背后的挂孔锁在螺丝上，按具体产品说明书进行电路连接。
注意事项：
1、不宜长期在结露、油雾、有机溶剂及腐蚀性气氛中使用。
2、 长期不用时请放在干燥的环境中保存。
3、 初次使用，请在环境中平衡一小时后再测量，以防由于温差造成测量误差。
