CHT-D/N管道式温湿度变送器

应用于气象、国防、科研、邮电、烟草、化工、环保、档案文物保存、医疗卫生、宾馆粮食等特资仓储、果品保鲜、高级住宅等各种需要对空气温湿度进行测量与控制的场合。

◆体积小、重量轻

◆测量精度高

◆响应速度快

◆长期稳定性好

◆自动保护功能

◆SMT表面贴装工艺

CHT-D/N系列温湿度传感器采用优质进口高分子湿敏元件作为湿度测量部件、铂热电阻(pt100,pt1000)作为温度敏感元件，配以精密仪表运算放大器，及专用V/I芯片等信号处理电路，将环境中的温度与湿度转换成与之相对应的标准信号。

1、型号说明：

序号	型号	参数	说明
1	CHT-D/N/A（B）	4-20mA/0-5V， A：0-50℃ B：-20 – 80 ℃	温湿一体型，温度变送范围： A：0~50℃ B：-20– 80 ℃
2	CT-D/N/A（B）	4-20mA/0-5V， A：0-50℃B：-20 – 80 ℃	单温型，温度变送范围： A：0~50℃ B：-20– 80 ℃
3	CH-D/N	4-20mA/0-5V	单湿型
4	CHT-D/N/S	4-20mA /0-10V /24VAC	其他/定制
选型指导：C H：湿度 T：温度 D：管道安装 N：新版 A/B：温度范围

2、规格参数

2-1．电源： 12VDC-24VDC（或24VAC，仅限电压输出）

2-2．使用范围：防护等级： IP65

温度： 0 ~ 50℃或-20~80℃ 湿度： 10%-100RH%

2-3.．保存条件：温度： -10 ~ 60℃ 湿度： 90%RH以下

2-4．湿度变送范围：0~100%RH

2-5．湿度精度： ±2%RH（在25℃，40~80%RH范围内）

±3%RH （10%-40%，80-100%RH）

2-6．湿度输出信号：0~5V（0-10V可选），4-20mA

（湿度范围0 ~100%RH）输出（参考）

2-7．湿度敏感元件： CHR-01

2-8．温度变送范围： 0~ 50℃ 或-20~ +80℃

2-9．温度测量精度： ±0.3℃

2-10．温度输出信号： 0~5V（0-10V可选），4-20mA

（参考） CHT-D/A

（参考） CHT-D/B

2-11.温度敏感元件：铂电阻 “HONEYWELL” PT1000 B级

3、标准测试条件及测试方法参照

GB/T15768-95 电容式湿敏元件及湿度传感器总规范

SJ/T10431-93 湿敏元件用湿度发生器和湿度测试方法

SJ20760-99 高分子湿度传感器总规范

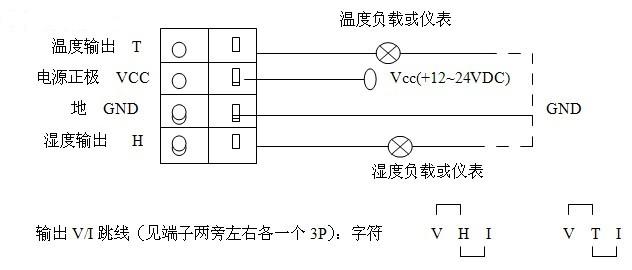

4、接线示意图

连接V H或V T 为电压输出，连接H I或T I为电流输出

*电压及电流输出可通过跳线进行选择，订购时已按照客户要求进行处理

**客户在接线时需认真检查输出信号与采集器或仪表端口的匹配，如变更信号方式，必须将变送器供电电源断电，以免损坏，（尤其电压输出不可以接在电流采样端，将会导致IC损坏）

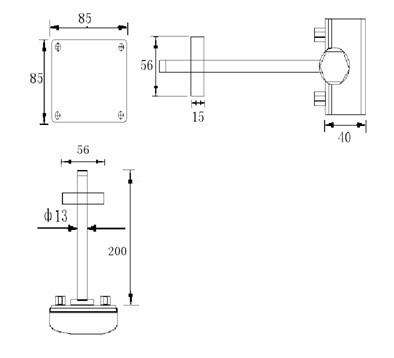

5、外形尺寸

6、安装方式：可分为管道及墙面安装两种形式

管道：

用法兰连接，将传感器探头插入管道，用四个M4螺钉固定法兰，打开外壳，将连接线通过防水接头连接端子，确认连线正确，盖上外壳，拧紧接头

不用法兰连接，将传感器探头插入管道，打开外壳，通过外壳底部四个孔位，用螺丝固定变送器，将连接线通过防水接头连接端子，确认连线正确，盖上外壳，拧紧接头。

注意事项

◆不宜长期在结露、油雾、有机溶剂及腐蚀性气氛中使用。

◆长期不用时请放在干燥的环境中保存。

◆初次使用，请在环境中平衡约半小时后再测量，以防由于温差造成测量误差。
