【化工炉、冶炼炉点火熄火保护控制箱】

一、使用范围：　　　　　　　　　　　　　　　　　　　
　　采用一级点火控制模式，适用各类燃烧装置及燃烧器的自动点火、火焰检测和灭火保护。
二、功能：　　　　　　　　　　　　　　　　　　　　　
　　打开启动开关，自动点火，同时控制燃料阀自动打开。在设定的时间内（5～7秒），没有点燃、控制器自动关闭燃料阀并报警。如点火成功将保持正常燃料供应；在烧咀运行期间火焰意外熄灭，控制器自动关闭燃料电磁阀并报警。
　　要重新点火时，必须复位3秒后再启动，控制器重复执行以上程序。
三、控制外形尺寸：400×330×130。　　　　　　　　　　　
　　控制器安装尺寸：380×275mm　安装孔4～Φ9mm。

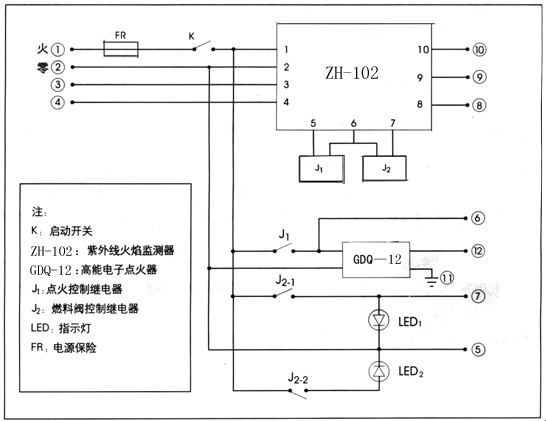

四、RKX燃烧控制器及接线图　　
                       接线端子示意图
　　〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
　　1 2 3 4 5 6 7 8 9 10 11 12

　　1.2.电源AC220V，
　　2.电源零线。
　　2.3.4.接紫外探头与探头对应线号相接。
　　5.6.接点火电磁阀。
　　5.7.接燃料电磁阀。
　　8.9. 无源常开触点、有火焰时翻转。
　　9.10. 无源常闭触点、有火焰时翻转。
　　11.点火零线。
　　12.点火器高压线。
五、安装使用要求：　　　　　　　　　　　　　　　　　
　　1.必须按燃烧器图接好连接线。检查无误后方可通电。
　　2.安装时，接地必须良好，以防漏电。
　　3.燃烧控制器内紫外线检测模块出厂时已调好，一般情况下安装后即可使用；在使用中如发现以下问题请按以下
　　方法排除：
　　（1）燃烧器无火，而检测器显示有火，这是监测器线路受潮后分布电容逐步增大引起的干扰。请打开紫外线监测模块，缓慢调节电位计，直到绿色指示灯灭。继电器释放为止。
　　（2）燃烧器有火，而检测器显示无火。可能有两个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片；二是模块阻抗匹配电位计超调，请打开模块缓慢调节电位计，直至绿色指示灯亮，继电器吸合为止。
　　4.如果在安装或使用中不小心弄破探头前的镜片，请不要用普通玻璃片代替。因普通玻璃不能透过火焰所产生的紫外线。
