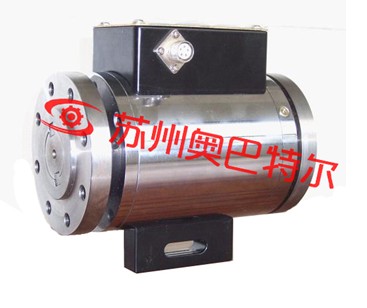

MRN-02法兰式扭矩信号耦合器
产品描述
MRN-02系列扭矩信号耦合器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器，用于测量旋转扭矩值。由于输出为方波频率信号或4-20mA电流信号，抗干扰能力强，使用方便。传感器由于是变压器感应供电，可以长期工作，广泛应用于电机、发电机、风机、飞机、矿山、减速机、船舶、柴油机的转矩、转速和功率的检测。
产品特点
1. 扭矩测量功能。
2. 能源及信号非接触传递功能。
3.输出信号数字化功能。
3.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
4.传递信号时与是否旋转，转速和转向无关。可以适应长时间,高转速运转。
5.精度高，稳定性好；5体积小，重量轻，易于安装。
6.不需反复调零即可连续传递正反转扭矩信号。
7.没有集流环等磨损件，可以高转速长时间运行。
8.抗干扰性强。
9.可任意位置,任意方向安装。
工作原理
扭矩的测量：采用应变片电测技术, 在弹性轴上组成应变桥, 向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/ 频转换，变成与扭应变成正比的频率信号。
基本参数
测量范围：0±5、±（10. 20. 50. 100. 200. 500）、Nm ±（1000 .2000 .5000 ）Nm
扭矩精度：＜±0. 2 % F ·S
频率响应：100 μs
适应转速：5000转/分以下
非线性：＜±0.2 % F ·S
重复性：＜±0.1% F ·S
回差：＜0.1 % F ·S
零点时漂：＜0.2 % F ·S
零点温漂：＜0.2 % F ·S /10 ℃
输出阻抗：350 Ω±1 Ω、700 Ω±3 Ω、1000 Ω±5 Ω（可选）
绝缘阻抗：>500M Ω
静态超载：1 2 0 % 150% 200%( 可选)
使用温度：－1 0 ～5 0 ℃
储存温度：－20 ～70 ℃
电源电压：±15V ±5 %
总消耗电流：＜200 mA
输出信号: 0-12v方波频率; 负载电流<10mA.
零扭矩:10 KHZ ; 正向满量程:15 KHZ ;反向满量程:5 KHZ
额定扭矩：10KH Z ±5kH Z （正反双向测量值）
储存环境：-40°C—85°C，≤95%RH

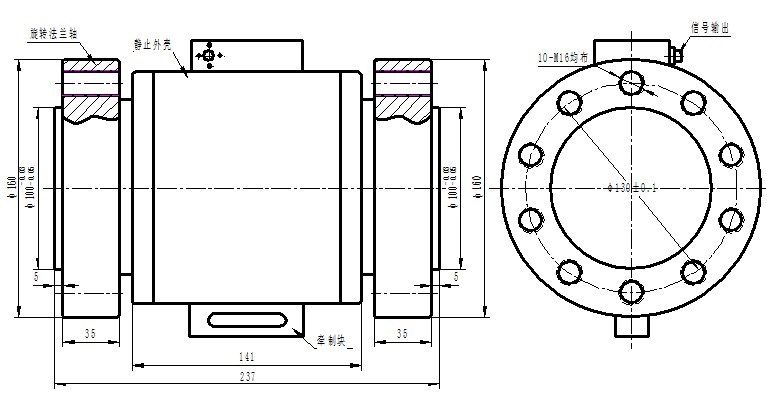

外形尺寸
安装方式
1．MRN-02系列扭矩信号耦合器由静止外壳和旋转盘两部分组成。
2．通过法兰联轴器分别与动力或负载联接。
3．静止外壳上的牵制块柔性固定在基座上.允许摆动,不得转动。
信号处理
1．使用扭矩仪表显示扭矩值。
2．直接将扭矩频率信号送给计算机或PLC进行处理。
3．连接MRN-02模块可转换为4—20m A或1—5V模拟信号。
