3GKW-RW/S 0.6/1KV薄壁多芯电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

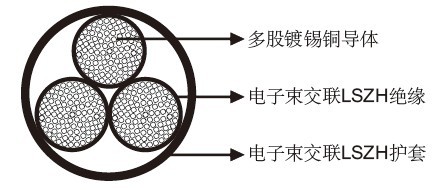

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。
20℃时的电气特性
|
标称导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
|
最大导体电阻 |
Ω/km |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
|
电压 |
KV |
0.6/1 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
|
芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
2×0.5 |
16/0.20 |
0.3 |
4.4 |
29 |
|
3×0.5 |
16/0.20 |
0.3 |
4.6 |
36 |
|
4×0.5 |
16/0.20 |
0.3 |
5.0 |
44 |
|
5×0.5 |
16/0.20 |
0.3 |
5.4 |
52 |
|
6×0.5 |
16/0.20 |
0.3 |
5.9 |
62 |
|
2×2×0.5 |
16/0.20 |
0.3 |
6.5 |
58 |
|
4×2×0.5 |
16/0.20 |
0.3 |
8.7 |
99 |
|
2×0.75 |
24/0.20 |
0.3 |
4.75 |
35 |
|
3×0.75 |
24/0.20 |
0.3 |
5.2 |
48 |
|
4×0.75 |
24/0.20 |
0.3 |
5.6 |
58 |
|
6×0.75 |
24/0.20 |
0.3 |
6.7 |
83 |
|
2×2×0.75 |
24/0.20 |
0.3 |
7.75 |
81 |
|
2×1.0 |
32/0.20 |
0.3 |
5.1 |
45 |
|
3×1.0 |
32/0.20 |
0.3 |
5.4 |
54 |
|
4×1.0 |
32/0.20 |
0.3 |
5.8 |
64 |
|
6×1.0 |
32/0.20 |
0.3 |
7.3 |
98 |
|
10×1.0 |
32/0.20 |
0.3 |
8.9 |
150 |
|
25×1.0 |
32/0.20 |
0.3 |
12.8 |
324 |
|
2×1.5 |
30/0.25 |
0.3 |
6.0 |
63 |
|
3×1.5 |
30/0.25 |
0.3 |
6.3 |
76 |
|
4×1.5 |
30/0.25 |
0.3 |
6.9 |
94 |
|
5×1.5 |
30/0.25 |
0.3 |
7.7 |
120 |
|
6×1.5 |
30/0.25 |
0.3 |
8.5 |
141 |
|
8×1.5 |
30/0.25 |
0.3 |
9.8 |
201 |
|
10×1.5 |
30/0.25 |
0.3 |
10.5 |
216 |
|
18×1.5 |
30/0.25 |
0.3 |
13.4 |
358 |
|
2×2.5 |
50/0.25 |
0.4 |
7.2 |
98 |
|
3×2.5 |
50/0.25 |
0.4 |
7.5 |
122 |
|
4×2.5 |
50/0.25 |
0.4 |
8.3 |
147 |
|
5×2.5 |
50/0.25 |
0.4 |
9.1 |
180 |
|
6×2.5 |
50/0.25 |
0.4 |
10.6 |
223 |
