3GKW-MW 0.6/1KV中等壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

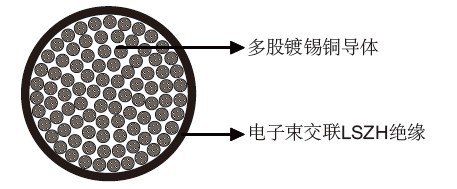

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘：电子束交联LSZH 材料。
20℃时的电气特性
|
标称导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
|
最大导体电阻 |
Ω/km |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
|
电压 |
KV |
0.6/1 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；8xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃。
尺寸和重量
|
芯数&标称导体截面积
No.×mm² |
导体股数/每股直径
No/mm |
标称绝缘厚度
mm |
标称外径
mm |
标称重量
kg/km |
|
2×0.5 |
19/0.18 |
16/0.20 |
0.3 |
4.8 |
42 |
|
3×0.5 |
19/0.18 |
16/0.20 |
0.3 |
5.3 |
51 |
|
4×0.5 |
19/0.18 |
16/0.20 |
0.3 |
5.4 |
56 |
|
6×0.5 |
19/0.18 |
16/0.20 |
0.3 |
6.5 |
82 |
|
15×0.5 |
19/0.18 |
16/0.20 |
0.3 |
9.0 |
167 |
|
2×2×0.5 |
19/0.18 |
16/0.20 |
0.3 |
7.2 |
80 |
|
3×2×0.5 |
19/0.18 |
16/0.20 |
0.3 |
8.1 |
98 |
|
4×2×0.5 |
19/0.18 |
16/0.20 |
0.3 |
9.3 |
131 |
|
12×2×0.5 |
19/0.18 |
16/0.20 |
0.3 |
13.0 |
276 |
|
2×0.75 |
19/0.22 |
24/0.20 |
0.3 |
5.0 |
48 |
|
4×0.75 |
19/0.22 |
24/0.20 |
0.3 |
6.0 |
72 |
|
6×0.75 |
19/0.22 |
24/0.20 |
0.3 |
7.2 |
103 |
|
10×0.75 |
19/0.22 |
24/0.20 |
0.3 |
8.7 |
152 |
|
18×0.75 |
19/0.22 |
24/0.20 |
0.3 |
11.0 |
244 |
|
3×2×0.75 |
19/0.22 |
24/0.20 |
0.3 |
9.0 |
127 |
|
2×1.0 |
19/0.25 |
32/0.20 |
0.3 |
5.6 |
60 |
|
3×1.0 |
19/0.25 |
32/0.20 |
0.3 |
6.0 |
76 |
|
4×1.0 |
19/0.25 |
32/0.20 |
0.3 |
6.5 |
88 |
|
6×1.0 |
19/0.25 |
32/0.20 |
0.3 |
7.8 |
114 |
|
8×1.0 |
19/0.25 |
32/0.20 |
0.3 |
8.9 |
171 |
|
25×1.0 |
19/0.25 |
32/0.20 |
0.3 |
13.8 |
392 |
|
2×2×1.0 |
19/0.25 |
32/0.20 |
0.3 |
8.3 |
117 |
|
2×1.5 |
19/0.31 |
30/0.25 |
0.3 |
6.5 |
86 |
|
3×1.5 |
19/0.31 |
30/0.25 |
0.3 |
6.8 |
95 |
|
4×1.5 |
19/0.31 |
30/0.25 |
0.3 |
7.4 |
118 |
|
6×1.5 |
19/0.31 |
30/0.25 |
0.3 |
9.0 |
168 |
|
18×1.5 |
19/0.31 |
30/0.25 |
0.3 |
14.4 |
452 |
|
2×2.5 |
19/0.40 |
50/0.25 |
0.4 |
7.8 |
122 |
|
6×2.5 |
19/0.40 |
50/0.25 |
0.4 |
11.4 |
268 |
