3GKW-MW EMC 0.6/1KV中等壁单芯屏蔽电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

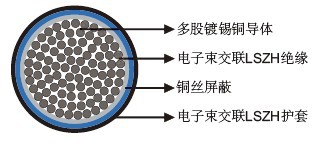

结构
导体：Class 5 多股镀锡铜导体，遵照IEC 60228/VDE 0295 标准。
绝缘：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料。。
20℃时的电气特性
|
标称导体截面积
|
mm² |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
4.0 |
6.0 |
10 |
16 |
|
最大导体电阻 |
Ω/km |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
5.09 |
3.39 |
1.95 |
1.24 |
|
电压 |
KV |
0.6/1 |
|
标称导体截面积 |
mm² |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| 最大导体电阻 |
Ω/km |
0.795 |
0.565 |
0.393 |
0.277 |
0.21 |
0.164 |
0.132 |
0.108 |
|
电压 |
KV |
0.6/1 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-40℃ ~+120℃ ( 固定安装) ；-35℃ ~+90℃ ( 移动安装)
短路温度：+280℃。
尺寸和重量
|
芯数&标称导体截面积
No.×mm² |
导体股数/每股直径
No/mm |
标称绝缘厚度
mm |
标称外径
mm |
标称重量
kg/km |
|
1×0.5 |
19/0.18 |
16/0.20 |
0.5 |
4.0 |
26 |
|
1×0.75 |
24/0.20 |
0.5 |
4.2 |
30 |
|
1×1.0 |
32/0.20 |
0.55 |
4.5 |
34 |
|
1×1.5 |
30/0.25 |
0.55 |
4.8 |
43 |
|
1×2.5 |
50/0.25 |
0.6 |
5.5 |
61 |
|
1×4 |
56/0.30 |
0.65 |
6.15 |
84 |
|
1×6 |
84/0.30 |
0.7 |
7.0 |
112 |
|
1×10 |
80/0.40 |
0.8 |
8.4 |
170 |
|
1×16 |
119/0.41 |
126/0.40 |
0.9 |
10.2 |
250 |
|
1×25 |
182/0.41 |
196/0.40 |
1.0 |
12.2 |
360 |
|
1×35 |
266/0.41 |
276/0.40 |
1.1 |
13.7 |
490 |
|
1×50 |
378/0.41 |
396/0.40 |
1.2 |
15.7 |
690 |
|
1×70 |
348/0.51 |
360/0.50 |
1.3 |
18.7 |
920 |
|
1×95 |
444/0.51 |
475/0.50 |
1.4 |
20.5 |
1170 |
|
1×120 |
551/0.51 |
608/0.50 |
1.5 |
22.7 |
1430 |
|
1×150 |
722/0.51 |
756/0.50 |
1.6 |
25.5 |
1830 |
|
1×185 |
874/0.51 |
925/0.50 |
1.7 |
27.6 |
2190 |
