3GKW-DW/S 0.6/1KV双层壁多芯电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0
结构

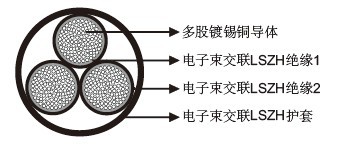

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘1 ：电子束交联LSZH 材料。
绝缘2 ：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。
20℃时的电气特性
|
标称导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
|
最大导体电阻 |
Ω/km |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
|
电压 |
KV |
0.6/1 |
机械和热性能：
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
|
芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
2×0.5 |
19/0.18 |
16/0.20 |
0.2 |
4.0 |
24 |
|
3×0.5 |
19/0.18 |
16/0.20 |
0.2 |
4.2 |
30 |
|
5×0.5 |
19/0.18 |
16/0.20 |
0.2 |
5.0 |
43 |
|
6×0.5 |
19/0.18 |
16/0.20 |
0.2 |
5.4 |
51 |
|
9×0.5 |
19/0.18 |
16/0.20 |
0.2 |
6.7 |
64 |
|
12×0.5 |
19/0.18 |
16/0.20 |
0.2 |
6.9 |
89 |
|
16×0.5 |
19/0.18 |
16/0.20 |
0.2 |
7.8 |
115 |
|
25×0.5 |
19/0.18 |
16/0.20 |
0.2 |
9.5 |
170 |
|
30×0.5 |
19/0.18 |
16/0.20 |
0.2 |
10.1 |
204 |
|
2×2×0.5 |
19/0.18 |
16/0.20 |
0.2 |
5.8 |
50 |
|
2×0.75 |
19/0.22 |
24/0.20 |
0.2 |
4.4 |
32 |
|
4×0.75 |
19/0.22 |
24/0.20 |
0.2 |
5.0 |
49 |
|
9×0.75 |
19/0.22 |
24/0.20 |
0.2 |
7.7 |
106 |
|
14×0.75 |
19/0.22 |
24/0.20 |
0.2 |
8.4 |
140 |
|
27×0.75 |
19/0.22 |
24/0.20 |
0.2 |
11.3 |
268 |
|
36×0.75 |
19/0.22 |
24/0.20 |
0.2 |
12.8 |
360 |
|
3×1.0 |
19/0.25 |
32/0.20 |
0.2 |
5.0 |
45 |
|
4×1.0 |
19/0.25 |
32/0.20 |
0.2 |
5.5 |
60 |
|
6×1.0 |
19/0.25 |
32/0.20 |
0.2 |
6.6 |
88 |
|
12×1.0 |
19/0.25 |
32/0.20 |
0.2 |
8.6 |
160 |
|
14×1.0 |
19/0.25 |
32/0.20 |
0.2 |
9.1 |
174 |
|
20×1.0 |
19/0.25 |
32/0.20 |
0.2 |
11.2 |
255 |
|
50×1.0 |
19/0.25 |
32/0.20 |
0.2 |
16.8 |
620 |
|
2×1.5 |
37/0.22 |
30/0.25 |
0.3 |
5.4 |
55 |
|
5×1.5 |
37/0.22 |
30/0.25 |
0.3 |
7.1 |
110 |
|
7×1.5 |
37/0.22 |
30/0.25 |
0.3 |
8.4 |
150 |
|
10×1.5 |
37/0.22 |
30/0.25 |
0.3 |
9.9 |
170 |
|
16×1.5 |
37/0.22 |
30/0.25 |
0.3 |
11.7 |
310 |
|
18×1.5 |
37/0.22 |
30/0.25 |
0.3 |
12.4 |
350 |
|
24×1.5 |
37/0.22 |
30/0.25 |
0.3 |
14.4 |
450 |
|
30×1.5 |
37/0.22 |
30/0.25 |
0.3 |
15.6 |
560 |
|
50×1.5 |
37/0.22 |
30/0.25 |
0.3 |
20.1 |
868 |
|
3×2.5 |
37/0.29 |
50/0.25 |
0.3 |
7.0 |
105 |
|
6×2.5 |
37/0.29 |
50/0.25 |
0.3 |
9.6 |
200 |
|
12×2.5 |
37/0.29 |
50/0.25 |
0.3 |
12.6 |
360 |
|
18×2.5 |
37/0.29 |
50/0.25 |
0.3 |
15.3 |
545 |
|
24×2.5 |
37/0.29 |
50/0.25 |
0.3 |
17.8 |
695 |
|
27×2.5 |
37/0.29 |
50/0.25 |
0.3 |
18.2 |
780 |
|
30×2.5 |
37/0.29 |
50/0.25 |
0.3 |
19.3 |
870 |
|
36×2.5 |
37/0.29 |
50/0.25 |
0.3 |
21.0 |
1050 |
