6AV6643-0DB01-1AX1

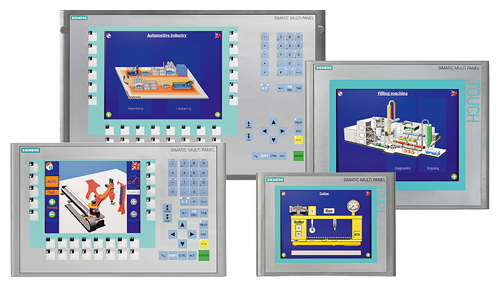

SIMATIC MP 277 8"按键式多功能面板，7，5" TFT显示屏，6 MB用户内存，可组态，使用
产品介绍：
- 与操作面板一样，Multi Panels（MP）用于本地计算机操作和监控
- 即使面板在无电池的情况下被切断电源，也不会丢失消息缓冲器中的数据
- PLC 功能可以直接集成到带 Option（选件）的 MP277平台中
- 通过安装附加的 Windows CE 应用程序可扩展其功能（Multi Panel 和面板选件）
- SIMATIC MP 277单元，基于Windows CE，集操作员面板的坚固耐用性与PC环境的灵活性于一身。
- 点阵式图形 7.5" 或 10.4" TFT 显示屏，彩色（64k 色）
- MP 277 8" 和 MP 277 10" 触摸屏:
触摸屏（模拟/耐磨）
MP 277 8"按键式：
38 系统功能键，其中有 26 个是自由组态和自由定义说明的功能键（18个带有LED）
MP 277 10" Key:
38 系统功能键，其中有 36 个是自由组态和自由定义说明的功能键（28个带有LED）
- MP 277 正面为不锈钢，因而满足食品与饮料等行业的高要求。
- 所有接口，如 MPI、PROFIBUS DP、USB、PROFINET（以太网 TCP/IP），均为机载式。
onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">
Benefits
- 全集成自动化(TIA) 的集成组件：
提高生产效率，将组态开销降至最低，降低生命周期成本
- 通过以下选项进行模块化扩展：
- WinAC MP 277/软件 PLC
- WinCC flexible/Sm@rtAccess，用于不同 SIMATIC HMI 系统间通讯
- WinCC flexible/Sm@rtService，用于通过企业内网/ Internet 实现机器/设备远程维护和维修
- WinCC flexible/OPC Server 用于与不同厂商的应用程序进行通讯
- Microsoft Pocket Internet Explorer（已经包括在交货范围内）
- WinCC flexible/ProAgent，用于系统和机器的选择性、快速过程故障诊断
- WinCC flexible/Audit 用于用户管理（追踪和用户操作）
- 通过以下方式降低维修和调试成本：
- 通过以太网 (TCP/IP)、USB、MPI、PROFIBUS DP 或通过 SD/Multimedia 卡进行备份/还原
- 组态和固件远程下载/上传（远程 = 自动转移识别）
- 可重新加载特殊驱动程序
- 背光显示屏具有较长使用寿命
- 图片库，带有现成的图形对象
- 可全球使用£º
- 可组态 32 种语言（包括亚洲和西里尔字符集）
- 可以联机选择最多 16 种语言
- 标准硬件和软件接口，用于提高灵活性：
- SD/Multimedia 卡插槽，用于存储器扩展、备份/还原或其它接口
- 以太网（TCP/IP），用于数据和项目集中管理和控制链路到 SIMATIC S7
- 标准 Windows 存储格式（CSV），用于归档和配方，以使用标准工具（如 Microsoft Excel）实现进一步处理
onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">
Area of application
它们广泛用于各种行业和应用领域中，通过 Multi Panel 选件，如通过Microsoft Pocket Internet Explorer 演示HTML 文档，这些行业和应用领域还可以扩展。
无磁盘和无风扇的设计，即使在粉尘或振动限制使用计算机的场合，它们仍然可以使用。 较短的上电时间意味着多功能面板通电不久即可投入使用。
onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">
Design
- 具有较小安装深度的紧凑型设计
- 产品可以防各种油£¬油脂和标准的清洁剂侵蚀
- 防护等级 IP65/NEMA 4x/NEMA 12（前面）或 IP20 （后面）
- 插头型接线端子，用于连接到 24 V DC 电源
- 接口：
- RS 485/422 接口用于过程连接（PPI,MPI, PROFIBUS DP 最大 12 Mbit/s）
- 用于存储棒、鼠标、键盘、打印机、条形码读取器、UPS 和下载/上传配置的 USB
- 以太网（TCP/IP），用于与上位 PC 交换数据，连接网络打印机及下载/上传组态参数，连接控制链路到 SIMATIC S7
- 用于 SD/Multimedia 卡的插槽
onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">
Functions
- 过程参数显示和修改
- 功能键（只能用于 MP 277 8" 按键式和 MP 277 10 " 按键式）

用于直接初始化功能和动作。在功能键上最多可以同时配置 16 种功能。
- 过程显示：
- VGA 分辨率（640 x 480 像素）
每个各有用于显示元素的 64k 颜色
- 矢量图形（各种线条与平面对象）
- 对象的动态定位以及对象的动态显示/隐藏
- 像素图形显示，趋势图和条形图显示
- 每个趋势区域可显示多达 8 个趋势；
带滚动和缩放功能的趋势曲线图，可访问历史记录并灵活选择显示时间段；
可通过阅读标尺来确定当前值并在一个表中显示
- 丰富的符号库（SIMATIC HMI 符号库）
- 屏幕对象：滑块、量规、时钟
- 使用计时器进行周期性功能处理
- 用于变量的多种功能
- 发信系统
- 位消息和模拟量消息（限值消息）
- 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件
- 利用消息历史数据进行状态和故障消息管理
- 具有非易失性、免维护的信息缓冲器
- 消息窗口和消息行
- 归档消息和过程值（在 CF/SD/多媒体卡/USB 闪盘上，或通过以太网在网络驱动器上归档）
- 各种归档类型：循环归档和序列归档
- 按照标准的 Windows 格式 （CSV） 对归档数据进行分类
- 通过趋势曲线对过程值文档进行在线评估
- 可利用标准工具（MS Excel 和 MS Access）进行外部处理
- 报警记录和值班记录
- 打印功能（参见“推荐打印机”）
- 语言选择
16 种在线语言，32 种配置语言，包括亚洲和西里尔字符集；取决于语言的文本和图形
- 配方管理
- 具有附加数据存储功能(存储到 SD/多媒体卡上)
- 在面板上进行在线 / 离线处理
- 以标准的 Windows 格式保存配方数据 (CSV)
- 可利用标准（Microsoft Excel 与 Access）工具进行外部处理
- TIA 运行功能
- 直接按键（快捷键；Key作为键盘图片，Touch可自由定制 ）直接用作 PROFIBUS DP- 或 PROFINET IO 输入外围设备
- 对于按键式面板，LED 另外还可作为输出 I/O
- 另外，报文进程 Alarm S，带 SIMATIC S7 和 SIMOTION
- 编程设备功能 STATUS/FORCE-VAR 和 SIMATIC S7 一起使用
- SIMATIC 条形码扫描仪
- 通过 USB 直接连接和分析 SITOP UPS
- PLC 的显示选项
支持 PLC 的操作员命令提示
- 使用 MS Pocket Internet Explorer / WinCC flexible 2007 或以上版本演示 HTML 文档
- VB 脚本，通过运用一些新功能，其中包括与变量（比较运算、循环等）链接，从而具备良好的灵活性
- 帮助文本
用于过程图像、报警和日志
- 算术函数
- 极限值监控
用于输入和输出的可靠过程控制
- 永久性窗口；
固定的上半个屏幕区域用于输出与屏幕无关的信息（如重要的过程变量、数据和时间）
- 可以通过如下方法简单地进行维护和组态：
- 可在 SD/多媒体卡（选件）上或通过远程访问 (Sm@rtService) 来备份和恢复（备份/恢复 -> 图像）完整面板内容 （包含 WinCC flexible 2007 或更高版本的授权密钥）
- 在 PC 上保存和加载（备份/恢复->图像）完整面板（除了授权密钥）
- 通过 Ethernet/USB/MPI/PROFIBUS DP/Modem/http 下载组态
- 通过 Ethernet/USB/MPI/PROFIBUS DP/modem/http 上传组态；下载时，可将项目进行压缩，并传输到 SD/多媒体卡或 USB 闪盘（可选）
- 自动传输识别（远程传输）
- 在组态计算机上进行直接模拟量组态
- 导入/导出所有文本，包括 CSV 格式消息，用于使用标准文本处理程序进行编译
- 集中可修改项目特定面板
- 模板
- 密码系统
- 根据特殊用户的需求，面向用户的访问保护
- 通过用户名和密码进行身份验证
- 特定用户组的优先级
- 服务功能（可选“WinCC flexible /Sm@rtService”）
- 电子邮件生成
- 基于 Internet Explorer 的 SIMATIC HMI 系统的远程控制
- 带 HTML 状态页和控制功能的 Web 服务器
- 客户端/服务器功能（可选“WinCC flexible /Sm@rtService”）
- 对其他 SIMATIC HMI 系统进行远程操作和监视
- 工厂范围内的信息请求和过程数据归档
-
-
