工控产品-西门子MP277-10触摸屏-6AV6 643-0CD01-1AX1

6AV6643-0CD01-1AX1

SIMATIC MP 277 10" TOUCH MULTI面板，带记忆内存 10，4" TFT显示屏 6 MB用户内存组态： WINCC FLEXIBLE 2005 标准 SP1

产品介绍：

与操作面板一样，Multi Panels（MP）用于本地计算机操作和监控
即使面板在无电池的情况下被切断电源，也不会丢失消息缓冲器中的数据
PLC 功能可以直接集成到带 Option（选件）的 MP277平台中
通过安装附加的 Windows CE 应用程序可扩展其功能（Multi Panel 和面板选件）

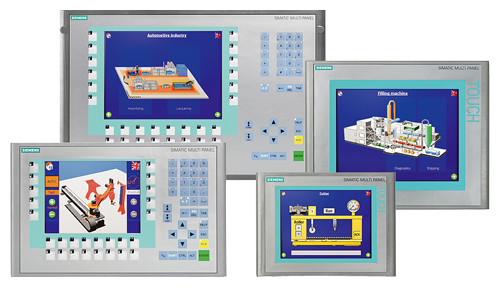

SIMATIC MP 277单元，基于Windows CE，集操作员面板的坚固耐用性与PC环境的灵活性于一身。
点阵式图形 7.5" 或 10.4" TFT 显示屏，彩色（64k 色）
MP 277 8" 和 MP 277 10" 触摸屏:
触摸屏（模拟/耐磨）
MP 277 8"按键式：
38 系统功能键，其中有 26 个是自由组态和自由定义说明的功能键（18个带有LED）
MP 277 10" Key:
38 系统功能键，其中有 36 个是自由组态和自由定义说明的功能键（28个带有LED）
MP 277 正面为不锈钢，因而满足食品与饮料等行业的高要求。
所有接口，如 MPI、PROFIBUS DP、USB、PROFINET（以太网 TCP/IP），均为机载式。

onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">

Benefits

全集成自动化(TIA) 的集成组件：
提高生产效率，将组态开销降至最低，降低生命周期成本
通过以下选项进行模块化扩展：
- WinAC MP 277/软件 PLC
- WinCC flexible/Sm@rtAccess，用于不同 SIMATIC HMI 系统间通讯
- WinCC flexible/Sm@rtService，用于通过企业内网/ Internet 实现机器/设备远程维护和维修
- WinCC flexible/OPC Server 用于与不同厂商的应用程序进行通讯
- Microsoft Pocket Internet Explorer（已经包括在交货范围内）
- WinCC flexible/ProAgent，用于系统和机器的选择性、快速过程故障诊断
- WinCC flexible/Audit 用于用户管理（追踪和用户操作）
通过以下方式降低维修和调试成本：
- 通过以太网 (TCP/IP)、USB、MPI、PROFIBUS DP 或通过 SD/Multimedia 卡进行备份/还原
- 组态和固件远程下载/上传（远程 = 自动转移识别）
- 可重新加载特殊驱动程序
- 背光显示屏具有较长使用寿命
图片库，带有现成的图形对象
可全球使用£º
- 可组态 32 种语言（包括亚洲和西里尔字符集）
- 可以联机选择最多 16 种语言
标准硬件和软件接口，用于提高灵活性：
- SD/Multimedia 卡插槽，用于存储器扩展、备份/还原或其它接口
- 以太网（TCP/IP），用于数据和项目集中管理和控制链路到 SIMATIC S7
- 标准 Windows 存储格式（CSV），用于归档和配方，以使用标准工具（如 Microsoft Excel）实现进一步处理

onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">

Area of application

它们广泛用于各种行业和应用领域中，通过 Multi Panel 选件，如通过Microsoft Pocket Internet Explorer 演示HTML 文档，这些行业和应用领域还可以扩展。

无磁盘和无风扇的设计，即使在粉尘或振动限制使用计算机的场合，它们仍然可以使用。较短的上电时间意味着多功能面板通电不久即可投入使用。

onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">

Design

具有较小安装深度的紧凑型设计
产品可以防各种油£¬油脂和标准的清洁剂侵蚀
防护等级 IP65/NEMA 4x/NEMA 12（前面）或 IP20 （后面）
插头型接线端子，用于连接到 24 V DC 电源
接口：
- RS 485/422 接口用于过程连接（PPI,MPI, PROFIBUS DP 最大 12 Mbit/s）
- 用于存储棒、鼠标、键盘、打印机、条形码读取器、UPS 和下载/上传配置的 USB
- 以太网（TCP/IP），用于与上位 PC 交换数据，连接网络打印机及下载/上传组态参数，连接控制链路到 SIMATIC S7
用于 SD/Multimedia 卡的插槽

onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">

Functions

过程参数显示和修改
功能键（只能用于 MP 277 8" 按键式和 MP 277 10 " 按键式）
 用于直接初始化功能和动作。在功能键上最多可以同时配置 16 种功能。
过程显示：
- VGA 分辨率（640 x 480 像素）
  每个各有用于显示元素的 64k 颜色
- 矢量图形（各种线条与平面对象）
- 对象的动态定位以及对象的动态显示/隐藏
- 像素图形显示，趋势图和条形图显示
- 每个趋势区域可显示多达 8 个趋势；
  带滚动和缩放功能的趋势曲线图，可访问历史记录并灵活选择显示时间段；
  可通过阅读标尺来确定当前值并在一个表中显示
- 丰富的符号库（SIMATIC HMI 符号库）
- 屏幕对象：滑块、量规、时钟
- 使用计时器进行周期性功能处理
用于变量的多种功能
发信系统
- 位消息和模拟量消息（限值消息）
- 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件
- 利用消息历史数据进行状态和故障消息管理
- 具有非易失性、免维护的信息缓冲器
- 消息窗口和消息行
归档消息和过程值（在 CF/SD/多媒体卡/USB 闪盘上，或通过以太网在网络驱动器上归档）
- 各种归档类型：循环归档和序列归档
- 按照标准的 Windows 格式（CSV）对归档数据进行分类
- 通过趋势曲线对过程值文档进行在线评估
- 可利用标准工具（MS Excel 和 MS Access）进行外部处理
报警记录和值班记录
打印功能（参见“推荐打印机”）
语言选择
16 种在线语言，32 种配置语言，包括亚洲和西里尔字符集；取决于语言的文本和图形
配方管理
- 具有附加数据存储功能(存储到 SD/多媒体卡上)
- 在面板上进行在线 / 离线处理
- 以标准的 Windows 格式保存配方数据 (CSV)
- 可利用标准（Microsoft Excel 与 Access）工具进行外部处理
TIA 运行功能
- 直接按键（快捷键；Key作为键盘图片，Touch可自由定制）直接用作 PROFIBUS DP- 或 PROFINET IO 输入外围设备
- 对于按键式面板，LED 另外还可作为输出 I/O
- 另外，报文进程 Alarm S，带 SIMATIC S7 和 SIMOTION
- 编程设备功能 STATUS/FORCE-VAR 和 SIMATIC S7 一起使用
- SIMATIC 条形码扫描仪
- 通过 USB 直接连接和分析 SITOP UPS
PLC 的显示选项
支持 PLC 的操作员命令提示
使用 MS Pocket Internet Explorer / WinCC flexible 2007 或以上版本演示 HTML 文档
VB 脚本，通过运用一些新功能，其中包括与变量（比较运算、循环等）链接，从而具备良好的灵活性
帮助文本
用于过程图像、报警和日志
算术函数
极限值监控
用于输入和输出的可靠过程控制
永久性窗口；
固定的上半个屏幕区域用于输出与屏幕无关的信息（如重要的过程变量、数据和时间）
可以通过如下方法简单地进行维护和组态：
- 可在 SD/多媒体卡（选件）上或通过远程访问 (Sm@rtService) 来备份和恢复（备份/恢复 -> 图像）完整面板内容（包含 WinCC flexible 2007 或更高版本的授权密钥）
- 在 PC 上保存和加载（备份/恢复->图像）完整面板（除了授权密钥）
- 通过 Ethernet/USB/MPI/PROFIBUS DP/Modem/http 下载组态
- 通过 Ethernet/USB/MPI/PROFIBUS DP/modem/http 上传组态；下载时，可将项目进行压缩，并传输到 SD/多媒体卡或 USB 闪盘（可选）
- 自动传输识别（远程传输）
- 在组态计算机上进行直接模拟量组态
- 导入/导出所有文本，包括 CSV 格式消息，用于使用标准文本处理程序进行编译
- 集中可修改项目特定面板
模板
- 屏幕模板的生成
- 对后台对象进行与位置无关的配置
密码系统
- 根据特殊用户的需求，面向用户的访问保护
- 通过用户名和密码进行身份验证
- 特定用户组的优先级
服务功能（可选“WinCC flexible /Sm@rtService”）
- 电子邮件生成
- 基于 Internet Explorer 的 SIMATIC HMI 系统的远程控制
- 带 HTML 状态页和控制功能的 Web 服务器
客户端/服务器功能（可选“WinCC flexible /Sm@rtService”）
- 对其他 SIMATIC HMI 系统进行远程操作和监视
- 工厂范围内的信息请求和过程数据归档

组态

使用 SIMATIC WinCC Comfort 组态软件进行组态。可以将使用 WinCC flexible 生成的项目移植到 WinCC。

应用程序/选项

WinAC MP 软件 PLC，用于 Multi Panel
用于 MP277 的 WinAC MP277 选件（软件 PLC 与 CPU 315 的性能等级相似）
可通过 PROFIBUS DP 与 I/O 设备连接
注意：使用软件 PLC 时，需要带有集成非易失性存储器的 WinCC flexible 2007 或更高版本和 MP 277 硬件
WinCC flexible /Sm@rtAccess；
远程控制和监视以及不同 SIMATIC HMI 系统之间的通讯（参见 HMI 软件/运行版软件 SIMATIC WinCC flexible/WinCC flexible RT 选件）
WinCC flexible/Sm@rtService；
通过 Internet/Intranet，消除了机器设备的维护和维修（参见 HMI 软件/运行版软件 SIMATIC WinCC flexible/WinCC flexible RT 选件）
WinCC flexible/OPC 服务器
与不同厂商的应用程序（如 MES、ERP 或办公应用程序）进行通讯（参见 HMI 软件/运行版软件 SIMATIC WinCC flexible/WinCC flexible RT 选件）
WinCC flexible/Audit
WinCC flexible/ProAgent
SINUMERIK

onclick="document.location.href=''#'';ActivateTab(''ProductInformation'');" alt="go up" src="../../Images/Style2007/goup.gif">

Integration

在某些情况下，MP 277 可以同时（支持多协议）连接到：

SIMATIC S7-200/-300/-400
SIMATIC WinAC 软件/插槽型 PLC
SIMATIC WinAC MP
SIMATIC S5
SIMATIC 505
与其它 SIMATIC 人机界面系统进行 http 通讯
SIMOTION
SINUMERIK
（可带有“SINUMERIK HMI 复制授权 WinCC flexible CE”；另外需要“SINUMERIK HMI 工程包 WinCC flexible”用于配置；
更多的详细资料见产品目录NC 60)
OPC XML server
第三方控制器
- Allen Bradley
- Mitsubishi
- LG GLOFA GM
- Modicon
- GE-Fanuc
- Omron
- Telemecanique Uni-Telway
通过以太网（TCP/IP）到更高级别 PC，带有已启用的网络打印机
