FS15402是四星电子为松下PLC开发生产的C-NET TYPE-S2适配器，是松下PLC专用的RS232/RS485转换模块，适用于松下FP0/FP2/FP-M等系列PLC。用于将PLC组成多点RS485通信网络并实现长距离通信，本产品 具有高速光电隔离、防静电、抗雷击和延长通讯距离、等功能。使用本产品将大大提高通讯系统特别是 RS485网络系统的抗干扰能力、可靠性和安全性能，彻底解决困扰广大用户的通讯口易损坏的问题。

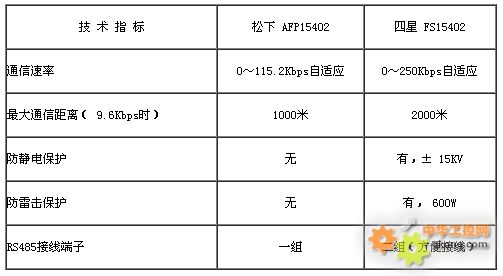

本产品完全兼容松下产品 AFP15402 TYPE-S2，并在性能上有所提高，二者的主要不同之处对照如下：
主要技术参数：
• 电源： 5VDC，1W，由PLC的通信口供电，无需另接
• 最大通讯距离 :3000米（4800bps时），2000米（9600bps时），1000米（115.2Kbps时）
3. 通讯速率:0～250kbps，波特率自适应
4. 总线上可挂32个FS15402
5. 能承受功率高达600W的瞬态过电压，能防雷击和±15KV静电放电冲击
6. 接收器输入端开路故障保护，具有热关断功能
7. 独具特色的二组RS485接线端子，方便组网接线，避免了RS485支线产生回波问题
8. 隔离电压: 1000VDC （最高可做到 3000VDC ，订货时需声明）
9. 工作温度:-20～75℃
10.重量:100克
11.外形尺寸：85×55×25
12.安装方式：35mm标准导轨安装和螺栓孔安装

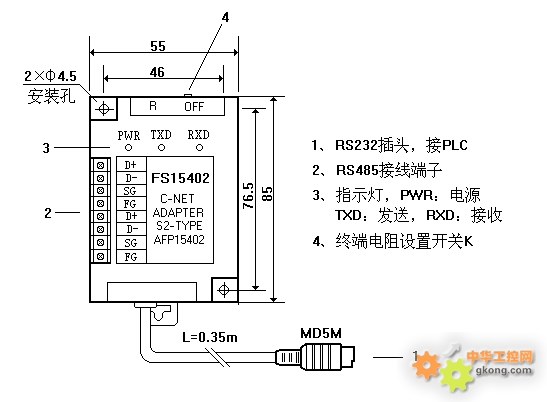

产品外形及端子信号定义：
FS15402的输入端为MD5M插头，直接插入松下FP0/FP2/FP-M等PLC的编程通信口，RS485端为二组完全相同的接线端，这样设计的目的是为了多个FS15402连接时方便接线，避免RS485支线产生回波引起信号失真。

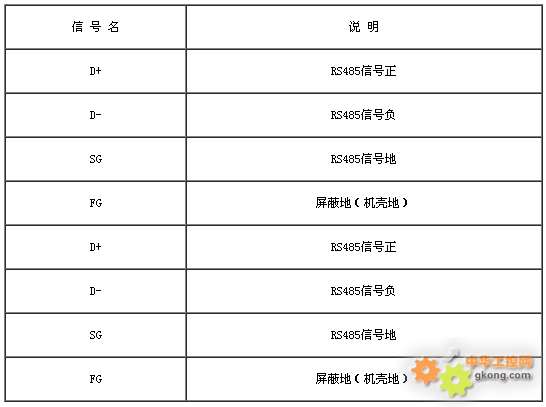

RS485 接线端子信号定义
说明：相同信号名的端子在产品内部是连通的。
由 FS15402组成RS485通信网络：
下图是由 FS15402适配器组成的RS485通信网络，其中接计算机的适配器采用四星电子的RS232/RS485隔离转换器FS-485G，将RS485/422选择开关设置到“485”位置。
总线中终端电阻的设置：设置终端电阻的目的是为了消除或减小信号在线路中的反射而产生波形畸变，须将总线两端如图中的 FS-485G和最后一个FS15402上的终端电阻设置开关拨到“R”位置（接入终端电阻），而总线中的其它节点的终端电阻设置开关须拨到“OFF”位置（不接终端电阻）。
当总线的长度超过对应波特率下所允许的最大长度或总线中的 RS485节点数量超过32个时，须在总线中安装RS485中继器，推荐型号：E485GP或E485GA。

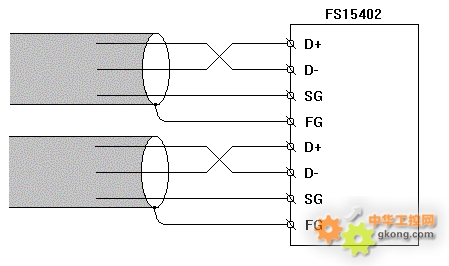

关于通信线：根据 RS485规范，通信线应采用截面为0.5mm 2 的双绞线，上图中是采用非屏蔽的双绞线的连接方法，对于干扰较严重的场合，应采用带屏蔽层的双绞线，将各段线路的屏蔽层接到FG端子上，在最后一点接大地。并用另外一条低阻值（截面约1mm2 ）的导线将各个RS485节点的信号地SG连接起来以使各个节点的地电位相等，如下图所示。
关于通信线：根据 RS485规范，通信线应采用截面为0.5mm 2 的双绞线，上图中是采用非屏蔽的双绞线的连接方法，对于干扰较严重的场合，应采用带屏蔽层的双绞线，将各段线路的屏蔽层接到FG端子上，在最后一点接大地。并用另外一条低阻值（截面约1mm2 ）的导线将各个RS485节点的信号地SG连接起来以使各个节点的地电位相等，如下图所示。
