概述：
TSXPCX3030+ 是通过 USB 接口提供串行连接及 RS485 信号转换的多功能编程电缆，本电缆是光电隔离型，具有过流、浪涌、瞬态过电压等多种保护电路，可任意带电插拔，支持远距离通信。
TSXPCX3030+ 可用于 Modicon TSX 系列 PLC 与 PC 或其它不提供传统串行口的设备进行通信。本电缆可与 TSX Premium （ 57 ）、 TSX Micro （ 37 ）、 TSX Nano （ 07 ）、 TSX Naza （ 08 ）及 Twido PLC 的 TER 通信口相连。
TSXPCX3030+ 编程电缆上配置有二个位置的拨动开关，用于选择不同的工作模式，摈弃了由 PLC 控制 RS485 收发使能的方式，数据收发转换全部采用自动控制，可用于多点及点对点的应用。
TSX 系列 PLC 的 TER 口有一个 DPT 信号引脚，用于确定该终端口的工作方式。如 DPT 为高电平，则 TER 口总是工作在 Uni-Telway Master （主站）方式，对 PLC 编程需在该方式下。如果 DPT 为低电平，则 TER 口的工作方式由 PLC 配置决定。
原理框图和产品结构：

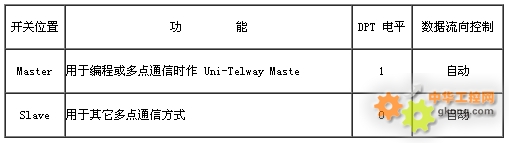

开关 M/S 对应的工作模式
本产品是带保护的 USB 到 RS485 隔离转换器，需使用 USB 端口和 PLC 的 TER 端口的电源，因 PLC 的扩展通信口 AUX 无电源引脚，所以不支持与 AUX 口通信。
特性及技术指标：
• 支持的操作系统 Windows2000/Windows XP
• 完全兼容 USB V1.1 和 USB CDC V1.1 规范
• USB 总线供电和 PLC 的 TER 端口同时供电
• 光隔离电压：1000VDC （最高可做到 3000VDC ，订货时需声明）
• 波特率： 300bps ～ 1Mbps 自动适应
• 适用于 TSX Premium 、 Micro 、 Naza 、 Nano 和 Twido
• 每台 PC 只支持一根 TSXPCX3030+ 电缆
• 长度： 3 米，颜色：黑色
使用方法：
TSXPCX3030+ 需要安装 USB 设备驱动程序才能使用，要与 PLC 通信需要最新版本的 Uni-Telway 或 MODBUS 驱动程序。
支持 TSXPCX3030+ 的 Uni-Telway 版本：
Win2K/XP V1.6
WinNT4/95/98/Me/DOS 不支持
支持 TSXPCX3030+ 的 MODBUS 版本：
Win2K/XP V1.1
WinNT4/95/98/Me/DOS 不支持
这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。
安装完Uni-Telway和MODBUS驱动程序后，将在Windows的控制面板上出现如下图标：
双击该图标可进行TSXPCX3030电缆所对应的串口号（COM口号）的设置、XWAY Test、MODBUS Test等通信测试。之后就可使用编程软件完成与PLC的正常通信了。

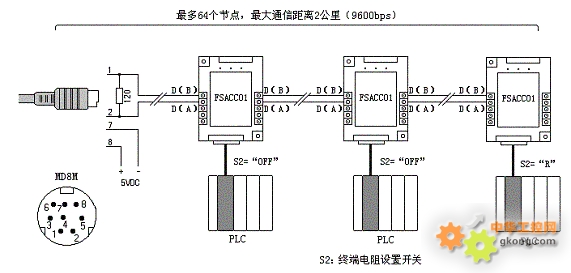

远距离通信：
TSXPCX3030+ 与 PLC 的最大通信距离可达 2 公里（ 9600bps 时），这时需在电缆的 RS485 端口（ 8pin Mini DIN Male ）外接 5VDC 、 100mA 电源和 120 欧终端电阻，并在 PLC 端加装 FSACC01 隔离器，通信线采用截面积为 0.5mm2 的屏蔽双绞线。距离超过 500 米可在总线中加装 RS485 中继器（型号： E485GP ，四星电子出品）延长通信距离。
注：不能延长 USB 接口的电缆。
