应用说明

　　检测工件

　　PCB板检测

　　销售联系人:

　　IPD 销售联系方式:

　　上海波创电气有限公司

　　检测要求

　　 需要检测PCB 板上4个主要区域的焊锡有无短路现象，同时检测4个重要元件的缺失

　　解决方案:

　　定位工具被用来确定工件的X,Y位移及旋转角度

　　4条线形的检测工具被设定在可能发生短路的区域，使用灰度的标准偏差来判定该区域是不是存在短路现象，因为一旦短路时，该区域的标准偏差比较大。 注意：平均灰度并不是一个好的检测方式，因为对于比较细微的短路，平均灰度的灵敏度并不是很高。使用4个矩形检测区域来检测元件的缺失，这个检测内容实用平均灰度来检测，因为元件存在和缺失时，检测区域的平均灰度差别很大。

　　检测细节:

　　最大的难点在于如何使检测区域的照明均匀，从而降低误判

　　相机:

　　标准 TM2 相机

　　镜头:

　　16mm 镜头

　　光源:

　　SCDI 漫射 LED (必须使用带漫射板的LED光源，否则光线不均匀

　　系统:

　　VA-40

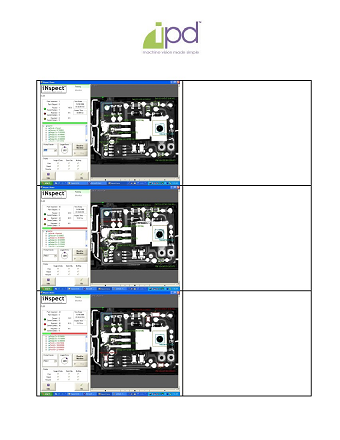

截屏:

　　上图为好的PCB板. 所有的元件都存在，并且没有短路现象

　　中图为不良的PCB.板的左面存在焊锡短路现象

　　下图为不良 PCB. 4 个元件缺失.
