上海波创/DALSA IPD关于电池壳的检测方案
上海波创电气有限公司

　　电池壳检测

　　案例描述:

　　金属电池壳, 大约17/8英寸, 一端有一个1/8英寸宽的凸沿. 要检测的内容是从一条边到另外一条边的的两段过渡圆弧，见下面的截图

　　概述:

　　使用iNspect 软件检测, 只使用圆弧测量工具及定位工具. 检测时间在94到97ms之间。

　　硬件配置:

　　相机:

　　JAI CV-A11

　　镜头:

　　标准 25mm 镜头（30mm 连接环 10mm + 20mm)

　　光源:

　　Fostec 小的白色背光源

　　工作距离:

　　工件顶端到镜头 = 0.5英寸

　　工件底部到光源表面= 2.0英寸

　　水平视野范围 = 0.13英寸

　　难点:

　　视野范围很小, 所以工件的定位必须很精准才能使检测的圆弧落在检测区域内（见截屏），背光源必须离工件足够远的距离才可以使光线均匀，本例中距离为2英寸

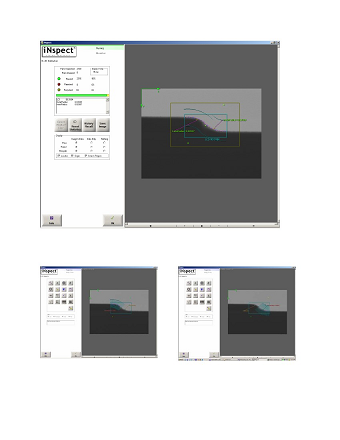

截屏:

　　上图圆弧检测区域用来测量外弯和内弯的圆弧的半径.

　　定位是上图矩形区域内定义的电池的肩部特征。

　　下图左、右每一个圆弧检测工具可以检测一条圆弧.
