应用说明

条形码/OCR读取

销售联系人

IPD 销售联系方式:

上海波创电气有限公司

客户希望读取条码及字符，并且把结果同外部发送给Sherlock 的字符相比对，同时客户希望在检测室可以调整OCR的检测区域

为什么选择视觉而不选择其他技术? 视觉可以满足客户要求，而且视觉是唯一在一个检测中即可以读条码又可以读字符。

最终是使用 VA61和线扫描相机实现检测的。 临时的模拟检测是使用 VA41 加JAI CV A11 相机.



硬件

模拟检测:

相机:

CV A11

镜头:

25mm Tamron

光源:

漫射光 CCS

实际检测:

相机:

Dalsa Spyder 3

镜头:

目前未知

光源:

CCS 高亮线光源

模拟检测:

工件底部到镜头

工件底部到相机螺纹

工件底部到圆顶灯底部

视野范围

20 英寸

21.0 英寸

20英寸，在镜头及工件之间

3 英寸 水平方向

上海波创电气有限公司

检测程序的运行过程

使用 Sherlock 7.1.2.8版本软件, OCR_BARCODE.ivs 程序读取条码和字符，并把它们同指定的字符比对（保存在变量SetString中。程序同时通过TCPIP输出结果。指定的字符同样可以通过TCPIP输入（使用超级终端连接Sherlock的发送及接收来进行测试

VB 界面程序 "Firstsight Vision Sherlock OCR_Barcode Demo.exe" 显示从程序OCR_BARCODE.inv接收的数据，同时也可以在这个界面上改变OCR的检测区域

使用的视觉软件

Barcode 和 Grayscale OCR

怎样判别结果

Sherlock 使用 If Else 语句去判定结果

同外部的通讯方式(例如 I/O 或者 串口.)

TCPIP 输出数据及输入需要比对的字符

操作者怎样控制程序

VB操作界面，可以监控返回的数据及发送比对字符给Sherlock

见附件 VB_GUI.zip

上海波创电气有限公司

读码结果和字符读取结果同比对的字符匹配，检测结果输出给超级终端

上海波创电气有限公司

 读码结果同比对字符匹配，但是字符读取结果同比对字符不匹配，向超级终端输出结果

上海波创电气有限公司

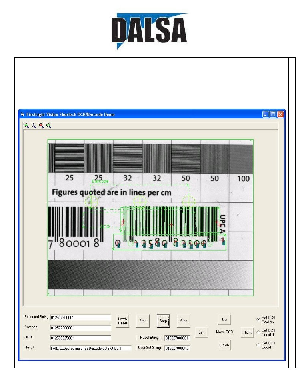

下图是VB操作界面.

VB操作界面允许用户设定要比对的字符，还可以设定OCR的检测区域.
