九针显示器维修

九针显示器也称为9 Pin D-sub Monitor,在一些旧设备上经常使用，所用的连接线为九针，部分九针显示器经过长时间工作，已老化无法正常使用，可目前新显示器都没有九针接口，所以势必要将九针显示信号改15针VGA信号，以便旧的设备不致于过早报废。

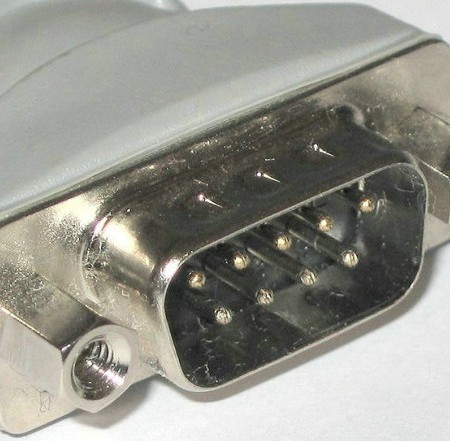

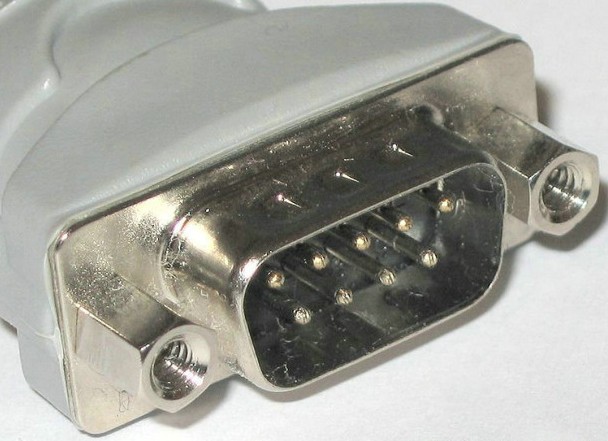

9 Pin D-Sub

  九针视频卡输入的几种模式接口介绍：

 MDA显示标准：
MDA是IBM公司制定的PC视频显示的第一个标准。它只支持字符显示功能，无图形功能，无彩色显示能力，也无灰度等级。因而它在使用中很受限制。
MDA显示的字符显示规格为80列X25行，分辨率为720X350。行频为18。432KHZ，场频为50HZ。信号接口采用九针D形接口。

CGA显示标准：
CGA是作为MDA的替代品出现的，它与MDA相比增加了两大功能，即彩色显示和图形显示。它的最高分辨率为640X200，但此方式只能显示单一颜色。而在彩色图形显方式下工作时分辨率很低，只能达到320X200.它的行频为15.7KHZ,埸频为60HZ,它规定了两种接口形式，一种是九针D形接口，管脚与MDA的接口排列相同。另一种是输出NTSC复合视频信号，因此可以用NTSC电视作计算机显示器。

EGA显示标准：
EGA是当时的一种增补型图形适配器。在软件上兼容CGA.它的最高分辨率为640X350,行频为21.8KHZ,埸频为60HZ.可以设置成单显方式。它的信号接口也是采用D形九针，其排列与MDA相同。

MDA、CGA、EGA 九针接口引脚定义：
1、GND （地）
2、GND （地）
3、NC （空）
4、NC （空）
5、NC （空）
6、INTENSITY（亮度）TTL电平
7、VIDEO（视频）TTL电平
8、H-SYNC（行同步）TTL电平
9、V-SYNC（场同步）TTL电平

VGA 九针接口引脚定义：
1、RED (红色）
2、GREEN （绿色）
3、BLUE（蓝色）
4、HSYNC（行同步）
5、VSYNC（场同步）
6、RGND（红地）
7、GGND（绿地）
8、BGND（蓝地）
9、SGND（同步接地）
附注：九针引脚定义如果为非标准方式或需要再核实自己的判断是否准确，可以参照：显示器信号线检测识别。

GBS 8218视频信号转换器可以将各种类型九针信号源设备的非标准信号源换成VGA标准信号，直接外接普通液晶显示器，CRT显示器，轻松替代您原有的旧显示系统，画质清晰，性能稳定，广泛应用于各种数控工业生产设备。

GBS 8218支持输入信号源(九针各种类型MDA、CGA、EGA、VGA场频和行频接口)：
RGB SOG（绿色同步）
RGB S  （复合同步）
RGB HV （分离同步）
黑白视频信号
单色显示信号 （复合同步）
各类型尺寸液晶+GBS 8218工业视频转换板=全新九针显示器的(工业应用兼容性好,性价比高,随时现货)

GBS 8218视频转换器经严格测试适用于九针显示器,并大量应用于九针数控机床显示器、 九针注塑机显示器、九针印刷机显示器、九针马扎克显示器、医疗九针显示器、铣床九针显示器、九针工业显示器维修替换，在特殊显示器升级与改造方面我们积累了丰富经验,期待进一步跟您的交流.
