Mitsubishi JUM-1482A 六针显示器替换改造案例

JUM-182A显示器接口为六根信号针，应用在一些日本印刷设备上，由于JUM-182A显示器经过长时间工作，已无法正常工作使用，以下为JUM-182A 六针显示器改造替换过程案例。

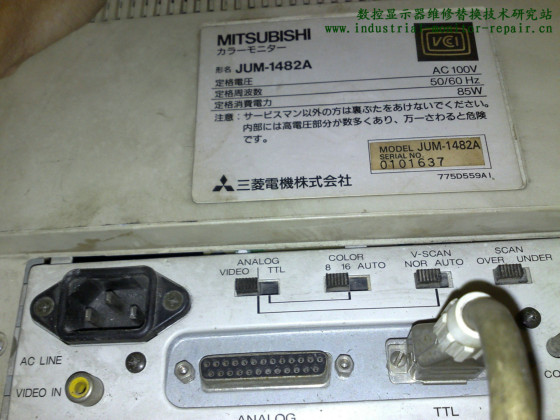

Mitsubishi jum-1482A

 上图为Mitsubishi  jum-1482A 显示器后背图。

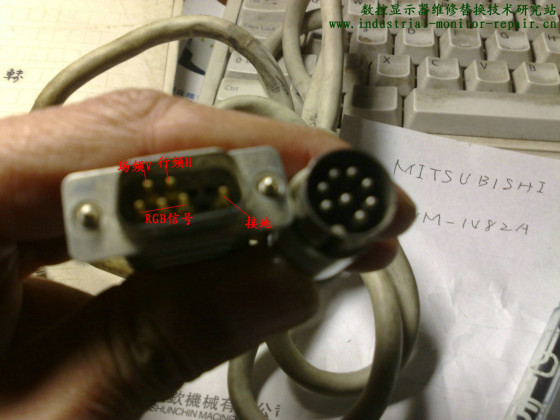

jum-1482A 6 pin

 上图为印刷机信显示器信号接口，六针信号接口，分别包含有信号：R、G、B、H、V和地线。

将GBS 8218分别对应RGBHV信号线和接地线连接好，工作于RGBHV2通道模式，分辨率选取480I下可以正常工作。
