本安电路中电涌防护器的设置

1、控制室内电涌防护器

在本安回路中的安全区域内（控制室内或现场机柜内），保护室内控制系统的电涌防护器应安装在电缆进入控制室内或现场机柜内，连接安全栅之前。

电涌防护器的安装应符合本规范的规定。

在安全区，电涌防护器和安全栅可分别安装在不同机柜内，也可安装在同一机柜内，但不应安装在同一个导轨上。

机柜内与安全区关联和与危险区关联的电缆（及电线）应分开布线和敷设。

2、本安型现场仪表的电涌防护器

现场本安仪表宜采用专用于装在现场仪表本体上的电涌防护器，也可以使用内部集成电涌防护器的现场本安仪表。

在危险区，现场仪表的电涌防护器应符合本规范的规定。

本安系统的接地连接

1、隔离式安全栅的接地系统

隔离式安全栅不需要专门的接地连接，一般的仪表接地系统即可满足要求。

2、齐纳式安全栅的接地系统齐纳式安全栅的接地导流条应连接到共用接地系统。

设置电涌防护器的接地系统时，应符合齐纳式安全栅的接地连接规则。齐纳式安全栅的接地汇流排或接地导轨必须与直流电源的负极相连接。

电涌防护器的接地系统与齐纳式安全栅的接地系统，在直流电路上的连接结构是一致的。设置齐纳式安全栅的接地系统应兼顾电涌防护器的接地。

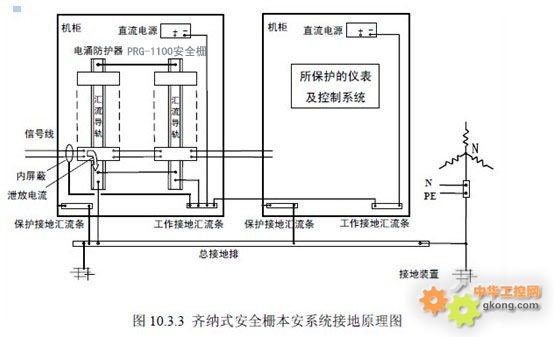

电涌防护器应采用与安全栅并排安装的方式，见图10.3.3。

图中安全栅和电涌防护器通过导轨（导流条）接地。也可以通过其他汇流条接地。

本安接地汇流导轨与电涌防护器的接地汇流导轨相连接，使本安接地与电涌防护器的接地电位相等。

电涌防护器的接地汇流导轨应连接到总接地排。
