等电位接地系统的设计

接地系统的构成

仪表系统防雷工程的接地系统分为室内和室外两部分。

室内仪表接地系统适用于各类控制室、现场机柜室、现场控制室等

室外仪表接地系统适用于现场仪表、现场接线箱、现场机柜以及分析小屋等。

仪表系统防雷工程的接地系统应采用等电位连接方式。

仪表系统防雷工程的接地系统与仪表接地系统相同，由接地装置和接地连接系统构成

接地装置共用电气专业的接地装置。

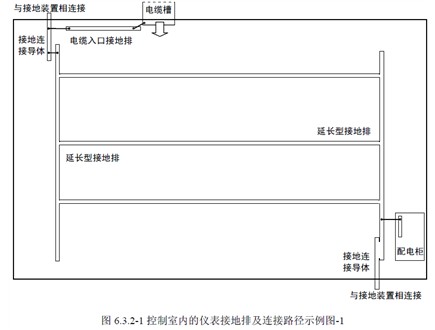

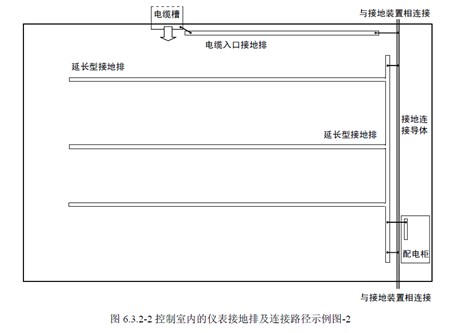

雷电电涌接地排

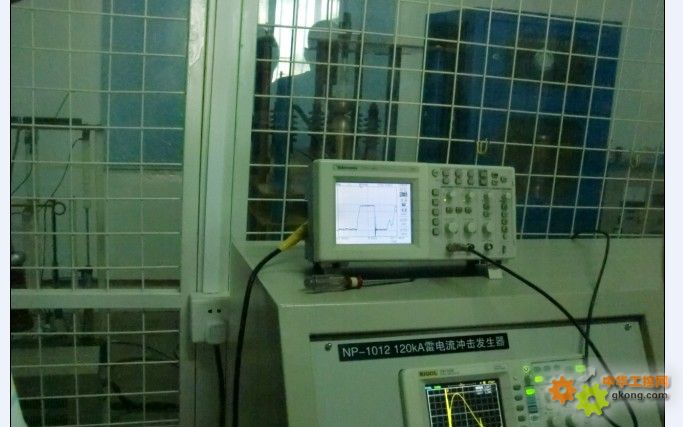

电涌防护器的接地基本原理

电涌防护器的机柜内接地连接

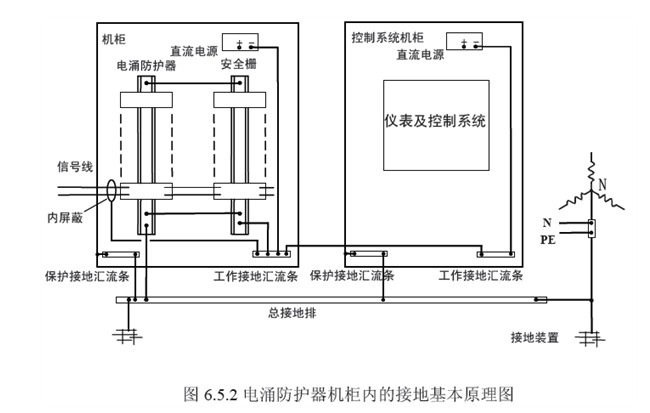

电涌防护器机柜内接地连接应采用图6.5.2的方式。

注：图中控制系统机柜是电涌防护器机柜的相关机柜。凡控制系统机柜的信号线路中设置电涌防护器的，即与电涌防护器机柜有线路联系的机柜，均为电涌防护器机柜的相关机柜。

当机柜数量较少时，应采用控制系统机柜的工作接地汇流条与电涌防护器机柜的工作接地汇流条直接连接的方式。连接路径宜为直线，连接导线长度不宜大于3m。

同一机柜内的多根导轨，宜在机柜内汇合到机柜接地汇流条，再接到总接地排，也可分别接到延长型接地排。

电涌防护器机柜之间的接地连接

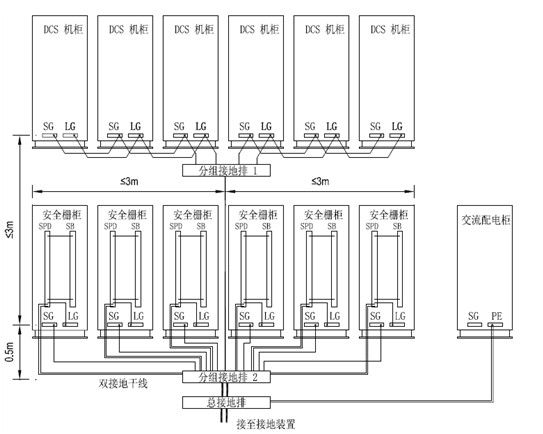

电涌防护器机柜之间的接地连接应采用图6.5.3的方式。

控制系统机柜与电涌防护器机柜的间距不应大于3m。

控制系统各机柜与所连接的分组接地排的间距不应大于3m。

电涌防护器机柜与所连接的分组接地排的间距不宜大于0.5m，最大间距不应大于3m。

机柜数量较多时，应采用分组连接的方式。同一信号回路的电涌防护器和信号处理仪表应在同一分组。每一分组的接地连接都应采用图6.5.3的方式。

机柜接地汇流条的串接数量不应大于3个。 电涌防护器 安全栅总接地排信号线 接地装置 机柜工作接地汇流条直流电源 +-保护接地汇流条内屏蔽 控制系统机柜直流电源+-工作接地汇流条 保护接地汇流条 仪表及控制系统N PE

电涌防护器机柜与所连接的分组接地排的连接导线路径宜为直线，连接导线长度不宜大于3m。
