摘 要:IEC61850协议体系标准实现是未来数字化电力自动化系统的发展方向,是数字化变电站系统实现的基础。本方案采用GE公司过程层设备与数字监控保护和北京德威特力通系统控制技术有限公司自主研发的监控、通讯软件系统,在110kV变电站进行了数字化应用。本项目产品必将在由传统自动化系统向数字化系统转化方面发挥巨大作用,同时适用于传统自动化系统改造项目,为未来全面实现数字化变电站系统奠定技术基础。
国际IEC委员会在充分考虑上述变电站自动化系统的功能和要求,特别是互操作性要求的基础上,制定了变电站内通信网络与系统的通信标准体系IEC61850标准。它采用分层分布式体系、面向对象的建模技术,使得数据对象的自描述成为可能,为不同厂商的IED实现互操作和系统无缝集成提供了有效的途径。该标准的制定及其内容已超出变电站自动化系统的范围,将会扩展到其他工业控制领域,成为基于通用网络通信平台的工业控制的国际标准。当前,国内外电力设备生产商都在围绕IEC61850开展研究和应用工作,并提出IEC61850的发展方向是实现“即插即用”,在工业控制通信上最终实现“一个世界、一种技术、一个标准”。
变电站综合自动化10kV系统配置如图2。
2.4网络层
站控层网络为以太网,网络拓扑结构为星型,网络传输速率为10/100Mb/s,通讯介质为光纤。它负责站控层各个设备、系统之间和来自间隔层的全部数据的传输和各种访问请求。其网络协议符合国际标准先进的IEC61850,具有良好的开放性。站控层网络按双光纤以太网环网配置、规模满足工程远期要求。
网络各级配备IEC61850网关设备对电站自动化系统中电度表、直流屏等微机接口设备,进行信息抽取和数据整合,实现电力信息的汇总、转换和管理。
3.8事件处理机制
系统含有完善的事件记录服务机制,任何对数据库的访问、通讯数据的事件传送、现场采集数据的变化报警、网络通讯状态等均产生相应的带时间戳的事件,并可被历史记录,用户可以访问和查询这些记录。特别对SOE事件,严格按电力系统的相关规定处理,事件的存储、分类、查询及读取十分方便。
4方案特点
4.1IEC61850保护配置特点
采用先进的过程层设备,实现数字化采样和数字化微机保护。作为典型110kV电站仅需3面屏就可完成,对未来110kV电站自动化系统的全数字化实现及电站自动化升级改造具有重要的参考价值。装置间GOOSE闭锁功能的实现使全站总体运行的安全性及可靠性提升到较高的水平。
4.2站内通讯系统的高兼容性、高可靠性和接口的多样化
作为无人值守自动化的要求,采用嵌入计算机、触摸屏完成各下游配电室就地监控、数据集中和信息远传功能。达到系统配置高可靠性和配置最优。计算机结构采用工业级无风扇、全密封,上架式19”的1U结构,嵌入式安装于主保护监控屏上。
4.3与站外通讯接口
该功能由安装于主保护监控屏上嵌入计算机采用丰富的通讯接口来完成,采用以太网方式,按指定通讯规约,将电站运行信息与远方信息系统互联通讯。
4.4本项目的实现在国内达到以下几个技术领域的创新成果:
第一个以完整数字化IEC61850-9-2实现的变电站过层应用项目
第一个110kV变电站实际实现站内GOOSE功能应用
5未来展望

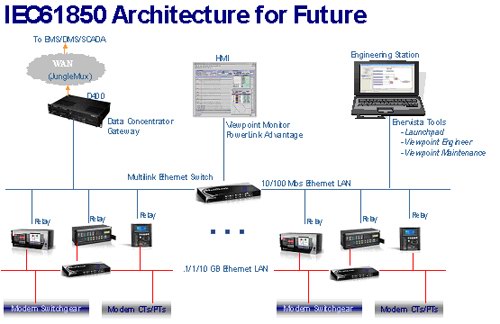

随着电子式互感器及智能化开关设备技术的发展,使得一次设备与二次设备可通过光纤以太网交换信息。电子式互感器具有体积小、无铁芯、因此无饱和现象,且线性度好,可输出信号直接与IEC接口。智能开关除了具有开关设备的基本功能,还具有数字化接口、在线监视、智能控制等一系列的高智能化功能。未来变电站IEC61580的模式如图5所示。
?
图5未来IEC61850模式
6总结
IEC61850协议体系标准实现是未来电力自动化系统的发展方向,是数字化变电站系统实现的重要而基本的内容。国家电力公司已将IEC61850标准的推广和应用作为近年重大应用项目列入国家电力发展规划中。
数字化变电站应用中面临新老自动化系统交替、互联共存的现实问题,在电力自动化系统基于IEC61850通信标准化、通信协议转换方面进行研究和应用,能促进电力自动化的标准化发展,带来巨大的经济效益。缓解长期困扰电力自动化系统用户和设备制造商的系统设备联接和系统联网问题。将来能适应国际电力自动化系统通信技术的发展,及时提高电力自动化系统通信协议体系对“IEC61850标准”的适应性。“IEC61850标准”全面在我国电力行业推广实施会有一个过程,但它对推进变电站数字化的发展将产生重大而长远的影响。
|
